大容量
MELUPS 9800G
標準仕様 1050～1750kVA
| 定格出力容量（kVA） | 1050 | 1400 | 1750 | |
|---|---|---|---|---|
| 交流入力 | 相数 | 三相3線 | ||
| 定格電圧 | 400,415V | |||
| 電圧変動範囲 | +15%～-20% | |||
| 定格周波数 | 50 または 60Hz | |||
| 周波数変動範囲 | ±10% | |||
| 交流出力 | 相数 | 三相3線 または 三相4線 | ||
| 定格電圧 | 400,415V | |||
| 電圧精度 | ±1.0％（0〜100％負荷にて） | |||
| 定格周波数 | 50 または 60Hz | |||
| 周波数精度 | ±0.01％以下（バイパス非同期運転時） | |||
| 定格負荷力率 | 1.0（0.9、0.95（遅れ）も選択可） | |||
| 電圧波形歪率 | 2％以下（線形負荷時） 5％以下（100％整流器負荷時） |
|||
| 過渡電圧変動率 | ±2％以下（負荷急変0⇔100％にて） ±1％以下（停電または復電時） ±5％以下（出力切換（バイパス⇒インバータ）時・入出力定格時） ±5％以下（並列投入または解列時） |
|||
| 過渡変動整定時間 | 20msec以下 | |||
| 電圧不平衡比 | ±1％以下（負荷不平衡比100％にて） | |||
| インバータ過電流耐量 | 125％ 10分 150％ 1分 |
|||
| 蓄電池 | 別置 | |||
| UPS本体外形 | W（mm） | 3,400 | 4,300 ※ | 4,900 ※ |
| D（mm） | 910 | |||
| H（mm） | 2,156 | |||
| 質量（kg） | 3,400 | 4,500 ※ | 5,300 ※ | |
※盤寸法（W)及び重量は仕様により変わります。
システム構成例

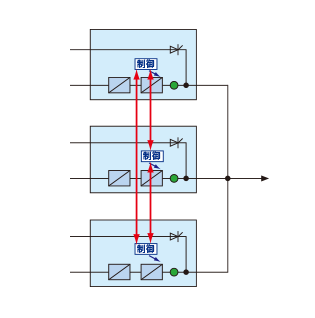

例1 並列運転・個別切換方式

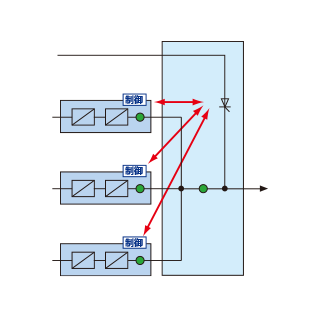

例2 並列運転・一括切換方式

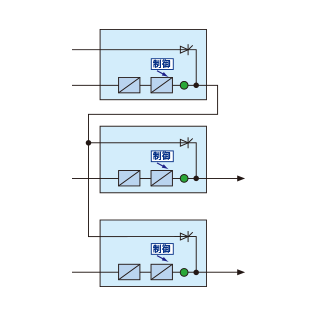

例3 待機冗長運転方式

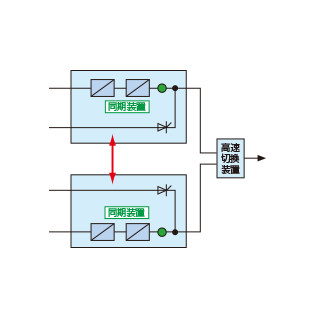

例4 システム冗長2系統切換方式
