SFGPシリーズ

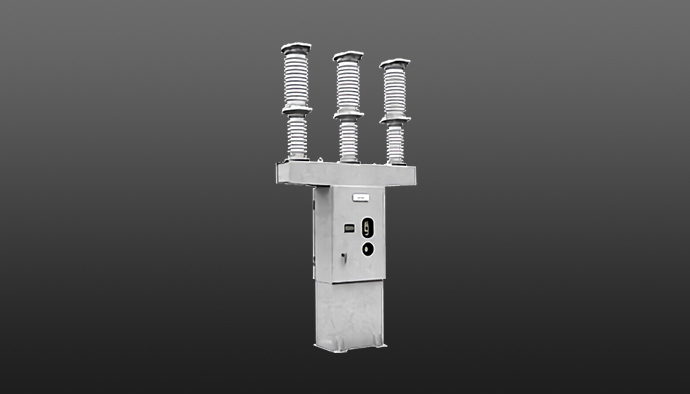

三菱24/36kV屋外用特別高圧ガス遮断器

“SFGPシリーズ”

スリム&シンプル。アウトドアへ容易に設置。
電力系統の入り口をしっかりガード。

優れた遮断性能

  • SF6ガスの優れた特性により一般短絡条件だけでなく、異相地絡、脱調などの厳しい条件でも安定した遮断性能を発揮します。

容易な取扱い

  • 電動ばね操作方式のため コンプレッサや大容量のバッテリ設置が不要。その上、無電源の場合でも手動で開閉操作ができます。

低サージ

  • 励磁電流遮断ではさい断電流が小さい為、遮断時の過電圧は2倍以下でありまた充電電流も無再点弧で遮断しますので過電圧は発生せず、あらゆる回路にサージ吸収装置なしで安心してお使いいただけます。

保守の省力化

  • SF6ガスの優れた特性により、ガス自体の劣化、コンタクトや絶縁物の腐食はなく、コンタクトの消耗も極めて少なく、長寿命です。
    この為、点検間隔を長くでき、保守作業を大幅に軽減することができます。

簡便な据付

  • 遮断器は全て工場内で組立・試験後の全装状態で出荷しますので、現地では基礎の上に遮断器を据付し、電線類を接続するだけで、再組立調整及びこれに伴う試験の必要はありません。

優れた耐震性

  • 剛性が高い架台上に、軽量化されたポスト形単極部を、取付ける構成としているので優れた耐震性を持っています。

高い安全性

  • SF6ガスは化学的に不活性で、無毒・無臭・不燃性ですから防災上特別な考慮をする必要はありません。

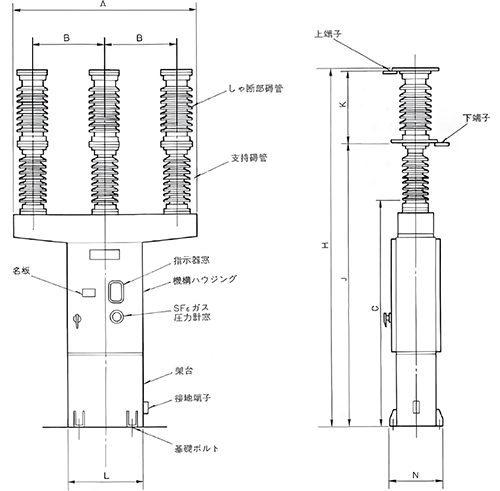

外形図

外形図

外形寸法、重量

仕様書はフリックで左右にスクロール出来ます

形名 電圧
(kV)
遮断電流
(kA)
定格電流
(A)
寸法(mm) 重量
(kg)
A B C H J K L N
20-SFGP-25A 24 25
(1000MVA)
600 1660 650 2500 3660 2970 670 680 510 700
730
720
750
1,200
2,000
20-SFGP-40 40
(1500MVA)
1,200
2,000
30-SFGP-25A 36 25
(1500MVA)
600 1860 750 710
740
750
780
1,200
2,000
30-SFGP-40 40
(2500MVA)
1,200
2,000

定格・仕様

JEC-2300/IEC60056

仕様書はフリックで左右にスクロール出来ます

形名 20-SFGP-25A 20-SFGP-40 30-SFGP-25A 30-SFGP-40
定格電圧 24kV 36kV
定格電流 600A
1,200A
2,000A
1,200A
2,000A

600A
1,200A
2,000A
1,200A
2,000A

定格周波数 50/60Hz
定格遮断電流 25kA 40kA 25kA 40kA
定格遮断時間 5サイクル
定格ガス圧力
(at 20°C)
0.5MPa
補給指令圧力
(at 20°C)
0.45MPa
鎖錠圧力
(at 20°C)
0.4MPa
準拠規格 JEC-2300(1985)
