このようなことでお困りではありませんか?
  • 監視を容易に、またリアルタイムに監視したい。
  • 最新技術により、点検のコスト削減、省エネ化したい。
  • 保全費用(ランニングコスト)を削減したい。

最新の設備・機器で解決!

新時代の制御。小規模から大規模までプランに合わせたさまざまなシステム構築が可能です。

三菱受変電総合監視制御システム
“MELSAS-S”

詳しくはこちらから


電子制御機器

MP31形:マルチリレー

高圧設備に必要な保護・計測・制御が一台で可能です。

保護
  • 過電流(50/51)
  • 地絡過電流(51G)
    (2次高調波抑制機能)
  • 方向地絡(67)
  • 地絡過電圧(64)
  • 不足電圧(27)
  • 過電圧(59)
設定 保護
  • 動作値タップ
  • 動作時間タップ
  • 限時特性切替(51)
  • TRIPロック/アンロック 他
計測

電流、電流デマンド、電圧、電力、電力デマンド、電力量、無効電力、無効電力量、周波数、力率、零相電流、零相電圧、高調波

計測
  • VT一次回路
  • CT一次回路
  • 電流デマンド時限/上限 他
制御
  • 遮断器入/切
  • 遠方/直接操作モード切替
  • トリップロック設定
  • 投入ロック設定
  • CB-ONタイマ
汎用接点入力1〜4
  • 遮断器-入
  • 遮断器-切
  • 遠方/直接操作モード切替
  • RESET
  • 遮断器インターロック
  • 表示切替
  • 外部故障入力 他
電源

DC110/220V、 AC110/220V共用

汎用接点出力1〜8
  • 遮断器-入状態
  • 遮断器-切状態
  • 故障-括
  • 遠方/直接
  • 電流デマンド上限警報 他
定格
  • 電圧:5A
  • 電流:110V
  • 零相電圧:ZPD 7V、EVT 190・110/7V
  • 零相電流:1A(2CT)、5A(3CT)
その他
  • 遮断器動作監視
  • CC-Link/CDL伝送
  • トランスデューサ機能
    (DC4-20mAまたは0-5V、wh/varhパルス)
  • 入力回路冗長化

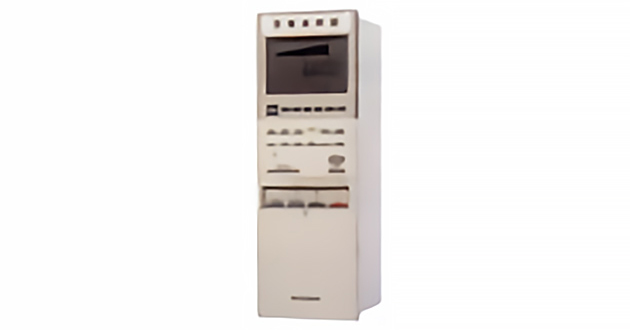

MCD形:集中制御表示装置

一台で各種計測・制御・データ出力ができます。

計測
  • 電流、電圧、電力、無効電力、力率、周波数、電力量、無効電力量、零相電圧、高調波電流・電圧
  • 遮断器開閉時間
設定
  • PT比、CT比、乗率
  • 遮断器投入ロック
操作
  • 遮断器入/切
  • 外部リセット
  • 遠方/直接モード切替
故障
  • 故障要因
  • 重/軽故障区別
  • 遮断器トリップコイル断線検出
外部入出力 デジタル入力
  • 故障入力
  • CB状態入力
  • CB入/切出力
  • 重/軽故障出力
電源
  • DC100/110V
  • AC100/110V
パルス出力

WH、VarH

定格
  • 電圧:150V/300V
  • 電流:5A
アナログ出力

計測値
0-5V
4〜20mA

オプション

伝送

計測値、運転

オプション

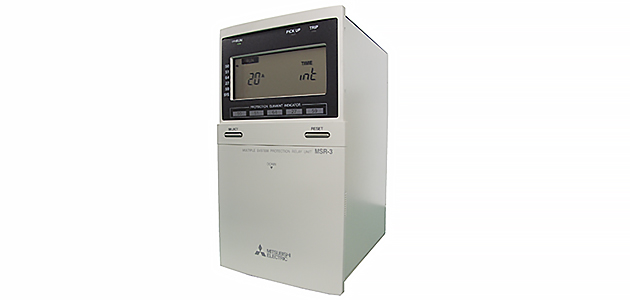

MSR形:複合保護リレー

一台で設備の保護ができます。
詳細は当社カタログK-K06-6-C1374-Dを参照願います。

保護
  • 過電流(50/51)
  • 方向地絡(67)
  • 地絡過電圧(64)
  • 不足電圧(27)
  • 過電圧(59)
  • 地絡過電流(51G)
設定
  • 動作電流/電圧値
  • 動作時間
  • 限時特性
電源
  • DC100/110V
  • AC100/110V
外部入出力 LED
  • 装置正常動作
  • 始動(PICK UP)
  • CBトリップ
  • 各要素動作表示
定格入力
  • 電圧: 110V
  • 電流: 5A
  • 零相電圧: 7V、190V/110V
  • 零相電流: 0.2A
LCD
  • 動作モード
  • 選択保護要素
  • 各要素設定状態
  • 動作値/動作時間
  • 過電流故障相

EMC形:マルチモータコントローラ

一台でモータ保護・計測・制御・入出力・データ伝送ができます。
タフネス/エレガンスをメインコンセプトに3モード瞬低再始動機能・運転時間/運転回数到達アラーム機能・テスト機能などの保全支援/プラント立ち上げ支援機能を充実しました。
詳細は、当社カタログG-199-8-C7987を参照願います。

機能 詳細

適用負荷

低圧三相負荷(インバータ負荷を含む)

仕様

標準(低圧(L)、高圧(H)、高抵抗接地(G))、微小漏洩電流計測(M)、低感度地絡過電流(LL)、単相3線(S)

保護

過電流(600 / 800%飽和)、過電流瞬時、不足電流、漏電(地絡)、アンバランス(インバータ負荷以外)

計測

主回路電流(モータ定格値の1270%まで)、漏洩電流(1400mAまで)、トリップ電流(主回路電流/漏洩電流と同様) 電力(0〜9999kW)、電力量(0〜9999999kWh)[簡易電力 / 電力量]

表示

LED表示灯:運転、停止、故障、伝送異常、システム異常
液晶ディスプレイ(LCD):遠方、直接、正転、逆転、トリップ(トリップ電流、トリップ要因)、アラーム、設定値(設定値ガイダンス+設定値番号)、運転履歴、システム異常エラーコード

シーケンス

遠方/直接操作切り替え,故障警報出力、システム異常時接点出力、故障リセット、プログラマブルシーケンス(350ステップ)

制御

正転、逆転、停止

アナログ入力

MCT形カレントセンサ(主回路電流)、ZCT形零相変圧器(漏洩電流)

ディジタル入力

5点(正転、逆転(非可逆時汎用)、汎用3点)(7点入力仕様時、7点)

アナログ出力
(オプション)

外部電流出力(DC0-1mA 1ch、3 / 5倍拡張目盛)、外部電流出力(DC4-20mA 1ch、ゼロ/スパン調整機能付き)

ディジタル出力

10点(トリップ/警報:1a1b1点、停止:1b1点、正転:1a1点、逆転(非可逆時汎用):1a1点、 汎用6点(1a×3点、1b×2点、1c×1点)(7点入力仕様時、8点)

瞬低再始動

3モード瞬低再始動(瞬低即再始動機能有)

アラーム

各保護要素、運転時間/回数アラーム、ターゲット電流アラーム

運転履歴

運転時間(0〜327670hr)、正転回数(0〜9999999回)、逆転回数(0〜9999999回)、故障回数(0〜255回)、ゾーンアラーム回数(0〜327670回)、過電流/過電流瞬時/不足電流/アンバランス/漏電/外部要因トリップ回数(各0〜255回)、瞬低再始動回数(0〜255回)、 電力量(0〜9999999kWh、自己診断エラーコード、トリップ履歴(過去5回)

設定

仕様により異なる(以下)

伝送(オプション)

CDL伝送インターフェース、CC-Link伝送インターフェース、Modbus®-RTU伝送インターフェース

フェールセーフ

本体故障時負荷状態設定機能(負荷状態トリップ/ロック)

テスト

保護特性自動点検、過電流/漏電強制トリップテスト、DC0-1mA / DC4-20mA強制出力テスト、伝送強制出力テスト、システム異常接点出力テスト、CPU異常操作テスト

自己診断

システム異常時にエラーコードを表示

セキュリティ

キーロック機能、セキュリティ機能

省エネ

液晶ディスプレイ制御選択(輝度2段階)

CDL伝送機器

当社独自のCDL伝送用の電子機器を、各種揃えています。

区分 型名 仕様
親局

MS-QZ,AZS

  • 低圧伝送親局 最大端末局64台 孫局64台
  • 高圧伝送親局 最大端末局32台
一般端末局
  • LSZ-44
  • LSZ-AI
  • LSZ-AO

  • LSZ-80
  • LSZ-08
  • LSZ-160
  • LSZ-PI
  • ディジタル入力4点 出力4点
  • アナログ入力0〜20mA、4〜20mA
    0〜5V   0〜10V
  • アナログ出力0〜10V、0〜1mA
  • ディジタル入力8点
  • ディジタル出力8点
  • ディジタル入力16点
  • パルス入力8点
特殊機器
  • CDL-RPG2
  • CDL-PBX
  • CDL-PBS
  • リピータ 距離・局数延長
  • 伝送バス二重化切替装置
  • 伝送バス短絡・断線検出・切離し装置
