リプレース情報
REPLACEMENT
INFORMATION
制御のデジタル化
特徴
三菱のデジタル制御装置に更新し、運転、保守、経済性の効率化をご推奨します

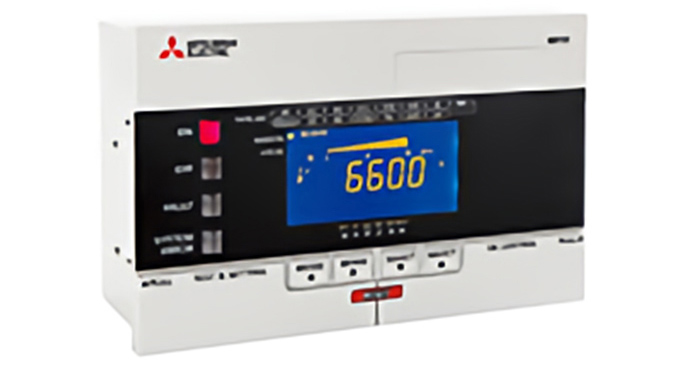

1台で制御・保護・計測・表示を行うマルチリレー“MP”形へ更新した場合
安全をリードする高機能性
-
AC/DC共用電源。
（AC電源をご使用の場合はACバックアップ電源（B-T1） または無停電電源装置から供給をお願いします。） - 過電流保護協調は、5本の特性カーブを標準装備。
- 事故時の故障電流（電圧）、故障時間などの履歴表示が可能です。
- テスト用模擬出力によりシステム試験の省力化が図れます。
- トランスデューサ機能※1、伝送機能※1などの各種オプション機能を準備しています。
※1 オプション
経費をセーブする高経済性
- 設定が簡単に変更できるため、急な仕様変更にも容易に対応できます。
- VT・CTの負担は0.1VA以下と低負担です。
- 伝送機能※1によりシーケンサ(MELSEC)による伝送システムを容易に構築でき、当社配電制御システム(MELSAS)での保全業務の効率化、省力化及び電力の省エネルギー化が可能です。
※1 オプション
性能をキープする高信頼性
- フェールセーフ機能､および各種自己診断機能の充実を実現しました。
-
携帯電話などの電磁波に影響されにくい構成です。
（携帯電話、PHSについては密着、5Wクラスのトランシーバーでは距離20cmで誤作動のないことを確認しています。） - 万一のCPU異常時でも、強制用スイッチで遮断器のOFF操作ができます。
- 遮断器の動作監視ができます。
更新実施例
下図は既設制御用器具を扉ごと取替え更新実施した例です。
（扉加工での更新も対応可能ですので、ご相談下さい。）

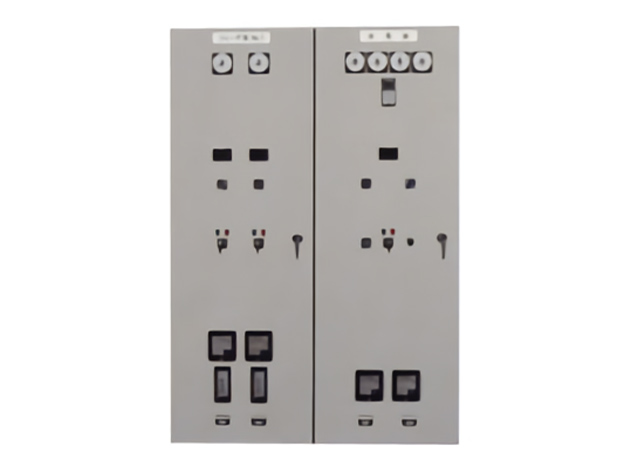

既設正面図

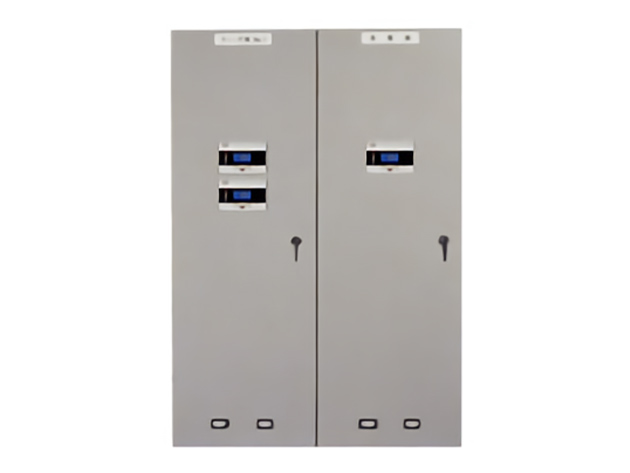

更新後（扉毎）正面図
その他の例
一部機能アップおよび更新の為デジタル形保護継電器に更新する場合
下記の例のようにアダプターを使用して、扉加工無しでの更新も可能です。
（加工が必要な場合もあります。ご使用の継電器の種類の組合せによりさまざまなパターンがございますのでご相談下さい。）
施工例（1例）

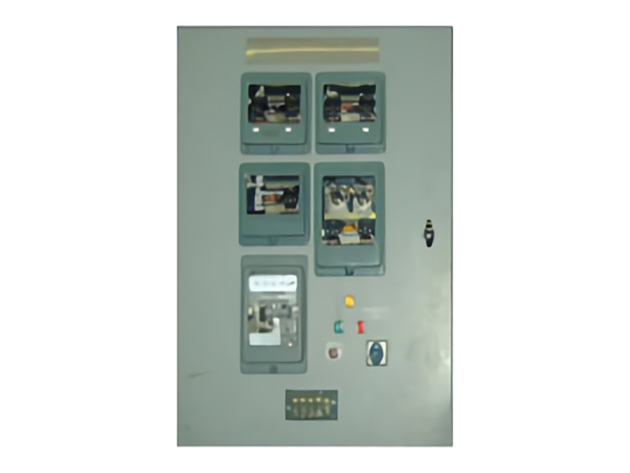

既設の扉正面図

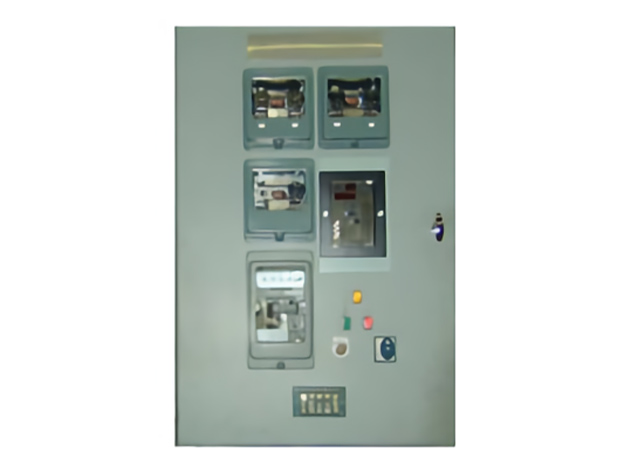

過負荷保護継電器（右ニ段目）のみ更新
