ビルマネジメントシステム

ビル管理システム

ビル設備運用システム&プランニング

Facima

受変電設備向け

電力監視システム

きめ細やかな設備監視・制御に加えて、エネルギーの見える化をさらに強化。
使用量や使用傾向を、誰にでも見やすく、リアルタイムにグラフィック表示。
先進の技術を駆使し、設備運用の効率化を図ります。

  • ファシーマBAシステム
  • ファシーマBAシステムtouch

電力監視システム特長

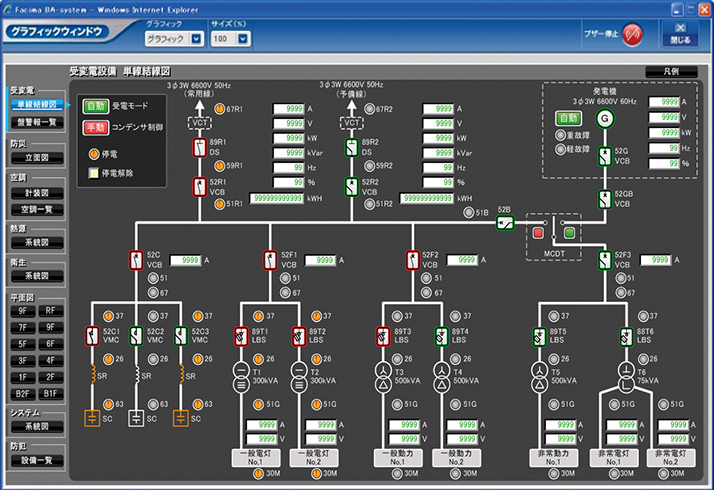

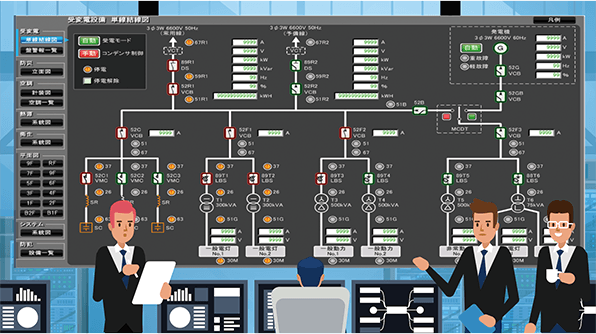

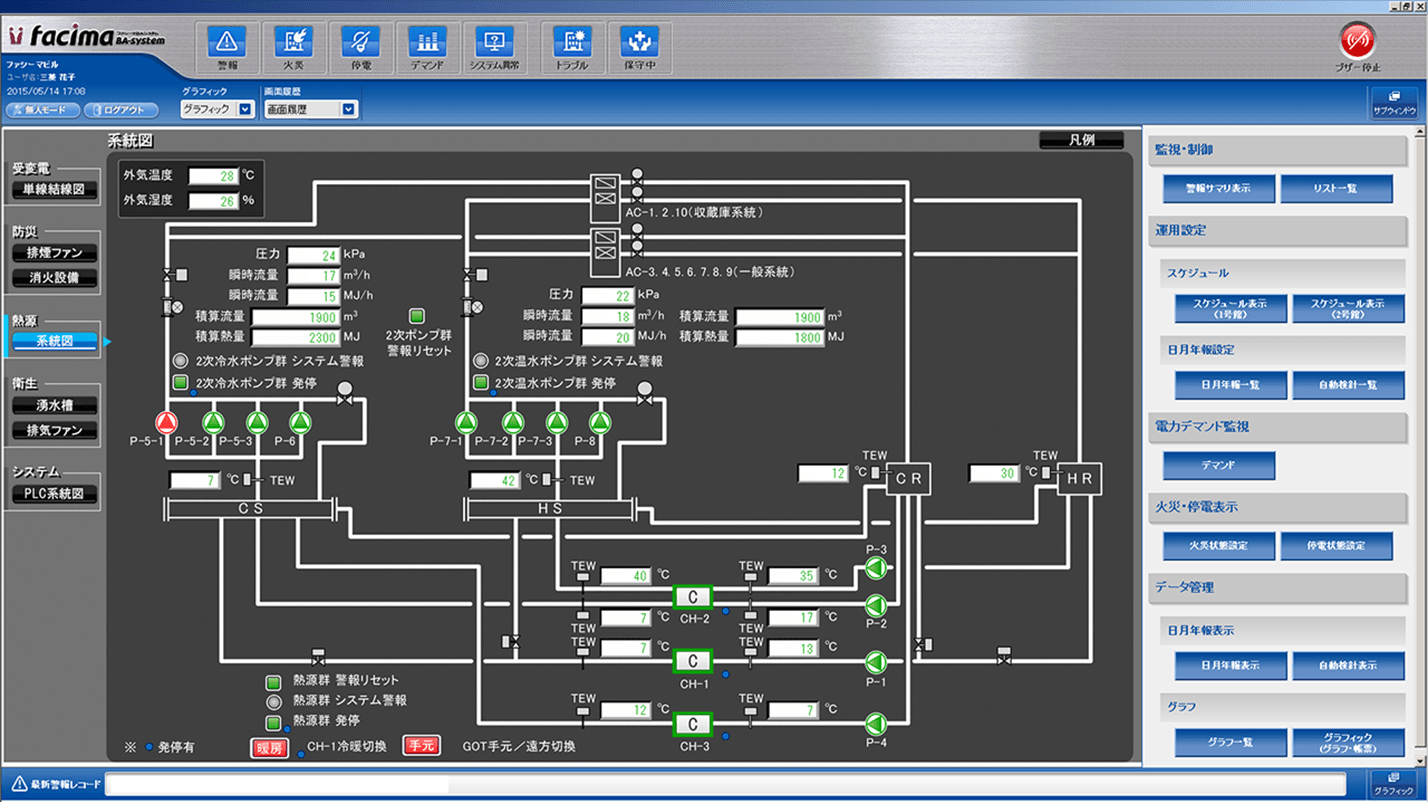

受変電設備監視に必要な情報を1画面に集約。
管理は効率的に、監視・制御はきめ細やかに対応します。

エネルギー使用量や使用傾向をリアルタイムに見える化。
お客様や従業員の省エネ意識の醸成にも役立ちます。

省エネ支援機能BAtouch

見やすく、わかりやすいシンプルなグラフィック表示を実現。いま現在のエネルギー使用量や、エネルギーの使用傾向をリアルタイムに把握できるので、誰もが省エネを意識することができます。また、ニーズやご利用シーンに応じて、画面のカスタマイズも可能です。

  • 当日・前日 取引電力量・外気温度

  • 工場内 電力量・外気温

  • テナント別 取引電力量

グラフ表示機能BAtouch

設備のデータを収集・集計し、様々なグラフで表示できます。目的に応じたグラフ種類で表示することにより、エネルギーの使用状況や、設備機器の運転状況を視覚的に把握できます。
※BEMS機能はオプションです。

  • 建物別 空調機電力量

  • 応接室A-E 空調機設定温度頻度

  • テナントA 空調機電力量・外気温度

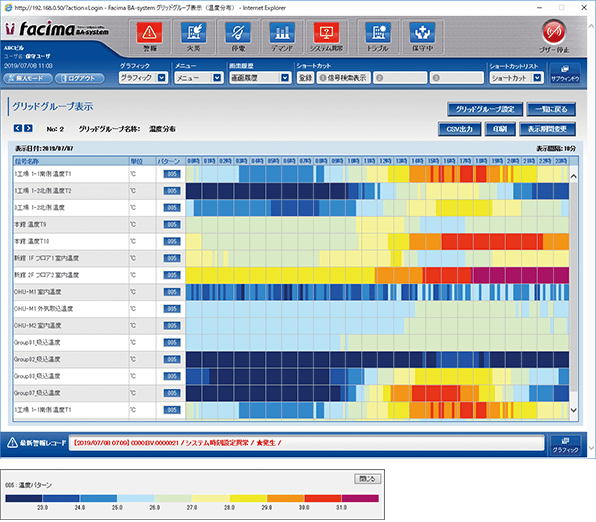

カラーグリッド機能BAtouch

設備の制御状態や温度・湿度などの時系列変化をカラー表示し、値の変化を視覚的に確認できます。

グラフィックパネル表示BAtouch

モニターを大画面にすることで、グラフィックパネルとしても利用可能です。

三菱電機製EcoMonitorの導入でさらなる省エネや効率化を実現します。

省エネ用途でエネルギー計測ユニットが増設可能。

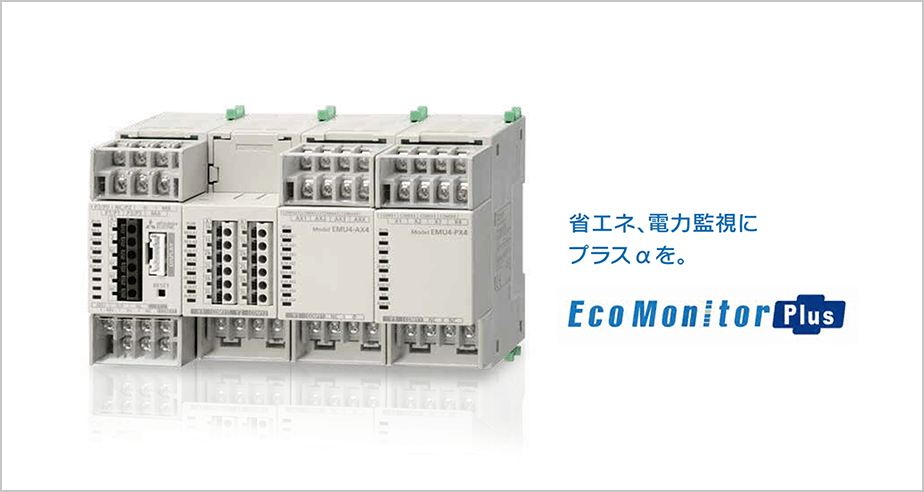

三菱電機製エネルギー計測ユニット:EcoMonitorを導入することで機器毎のエネルギー使用量や傾向を詳細に知ることができます。Facimaと併せて導入が可能です。

EcoMonitor Plus 特長

ビル全体だけでなく、部門やフロア、設備(照明・OA・コンセント)毎に使用エネルギーを計測・グラフ化することにより、エネルギー使用量のムダの発見ができます。また、ビルディングブロック方式でムダなく計測回路の増設が可能です。

EcoMonitor Plus についての詳しい情報はこちら 新しいウィンドウが開きます

主な機能

きめ細やかな設備監視・制御に加えて、エネルギーの見える化をさらに強化。
使用量や使用傾向を、誰にでも見やすく、リアルタイムにグラフィック表示。先進の技術を駆使し、設備運用を効率化。
「監視・制御」と「見える化」の両面から、ビルの省エネを強化します。

電力デマンド監視・制御BAtouch

30分毎の電力を監視し、契約電力やお客様の設定値(目標電力)に近づくと予測された場合にデマンド警報を発生させ、節電を促します。設定された電力を超えないように設備を遮断するなどの自動制御も行うことができます。

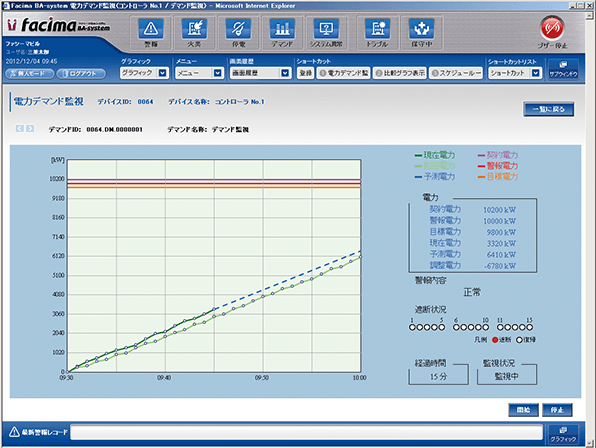

電力デマンド監視画面

現時点での使用電力や30分間の予測使用電力をグラフで分かりやすく表示。目標電力や契約電力を超えることが予測される場合には、予め設定した設備を遮断するなどの自動制御も可能。

  1. こんなことができます

    目標電力のスケジュール制御

    お客様にて設定していただく目標電力をスケジュールにて自動的に変化させることが可能です。

    どんなときに使うの?

    節電要請への対応が可能です。電力料金が高い時間帯は、上限値を下げて電力料金の支出を抑えるなど、柔軟な対応が可能です。

    例えば…

  2. こんなことができます

    デマンドローテーション

    デマンド制御の優先順位をローテーションできます。

    どんなときに使うの?

    オフィスビルなどで、制御の優先順位をつけることが難しい場合などに有効な機能です。不公平さを無くし、より快適な環境を作ることができます。

    例えば…

力率改善制御BAtouch

力率改善制御とは、電力機のファン、モーターなどの機器の負荷で発生した無効電力※1を測定し、常に効率よく機器を運転できるよう、改善コンデンサ※2を入(投入)/切(遮断)し、無効電力を最小限にする機能です。

力率とは‥

電力の効率を表す値で、電源から送りだされる電力に対する、実際に消費された電力(有効電力)の割合を示します。

  • ※1無効電力とは、有効電力の反対で、電源から送りだされる電力のうち実際には消費されない電力です。
    電圧を一定に保つために必要とされています。
  • ※2無効電力を少なくする働きをする機器です。
停電・復電時制御機能BAtouch
停電時制御機能

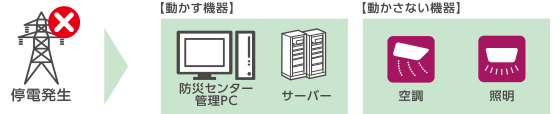

停電時に、非常用電源で動作する機器、動作しない機器を予め登録し、設定した順序で自動起動させビル機能を維持します。

復電時制御機能

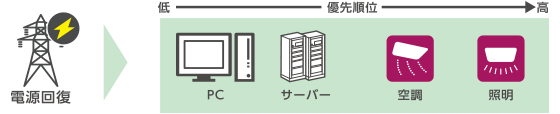

復電時に起動する機器の順序を事前に決めることで、安全にビル機能を復旧することができます。

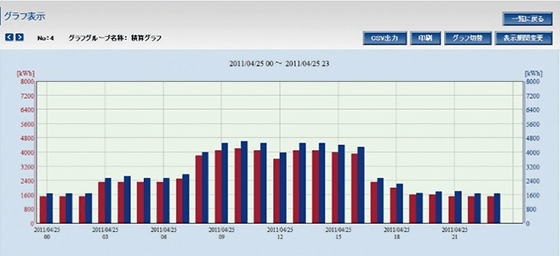

トレンド表示BAtouch

建物の設備機器のデータを収集・集計し、グラフ表示します。これにより、過去の情報と比較でき、傾向を確認できます。

グラフ種類

折れ線グラフ、棒グラフ、積層グラフ(実値)、積層グラフ(割合)、円グラフ(実値)、円グラフ(割合)、相関グラフ、ヒストグラム、累積折れ線グラフ

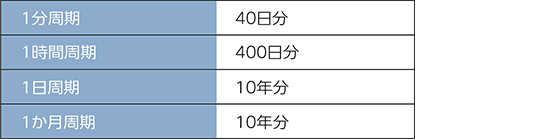

データ保存期間
自動検針機能BAtouch

自動検針設定では、自動検針表示する信号や、締め日・締め月、検印欄、フォーマットの情報を設定します。自動検針表示は、予め設定された締め日にもとづき、電力などの1カ月間の使用量をPDFまたはCSV形式にて一覧表示する機能です。
自動検針表示の他に、予め設定された締め日・締め月にもとづき、一定期間(1日、1カ月、1年)の電力などの使用量をPDFまたはCSV形式にて一覧表示する日月年報表示機能もあります。

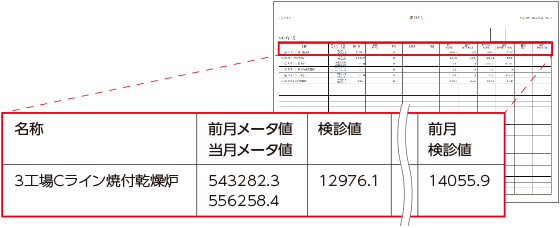

自動検針レポートイメージ(CSV形式)

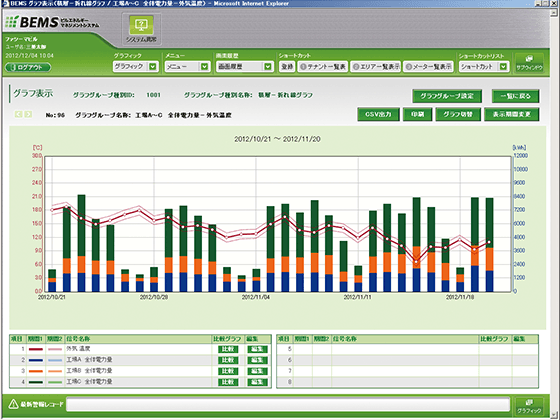

BEMS(ビルエネルギーマネジメントシステム)機能BAtouch

ビル全体やテナント単位でのエネルギー管理と課金が可能。省エネはもちろん、ビル全体を通じた運営の効率化も図ります。
円グラフなど用途に応じたグラフ表示を可能にし、各種エネルギー使用量の認識や省エネ節電の分析にお役立ていただけます。

エネルギー管理機能

建物の設備機器のデータを収集し、グラフを表示する機能です。テナントごとのエネルギー使用状況、設備機器の運転状況を視覚的に把握でき、効率的にエネルギーを使用する事が可能になります。

テナント管理機能

対象のテナント情報を登録・管理し、中央監視で収集した計量データ(電気、水、ガス等)をもとに課金処理を行います。また、請求書の作成・発行も可能です。

設備管理機能

設備の稼働情報、トラブル、警報発生情報、修繕情報など設備に関するあらゆる情報を一元管理。ビル内設備の保全業務を支援します。

テナントサービス「見える化」機能
  • テナント毎に設備の状態表示や操作、スケジュール延長が可能です。さらに、お知らせメッセージや環境情報も表示できます。

  • テナント管理メニュー(例)

  • スケジュール変更画面(例)

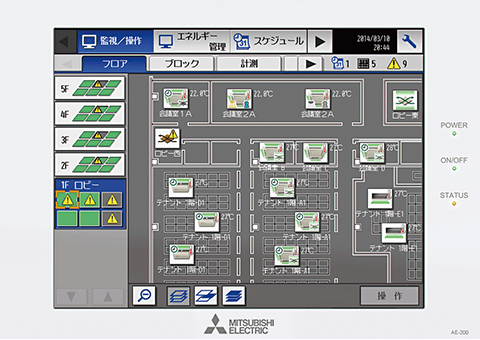

三菱空調コントローラー「AE-200J」連携

AE-200Jを使用の場合、室内機単位の按分電力量をBEMSにより収集できるため、テナント単位の集中検針・課金機能がさらに便利に使用できます。

簡単接続

ファシーマBAシステム/ファシーマBAシステム touch とAE-200JはLANケーブルで接続するだけ。監視PCも1台で管理可能です。

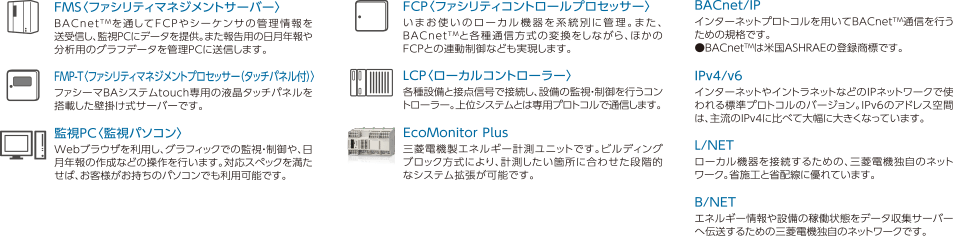

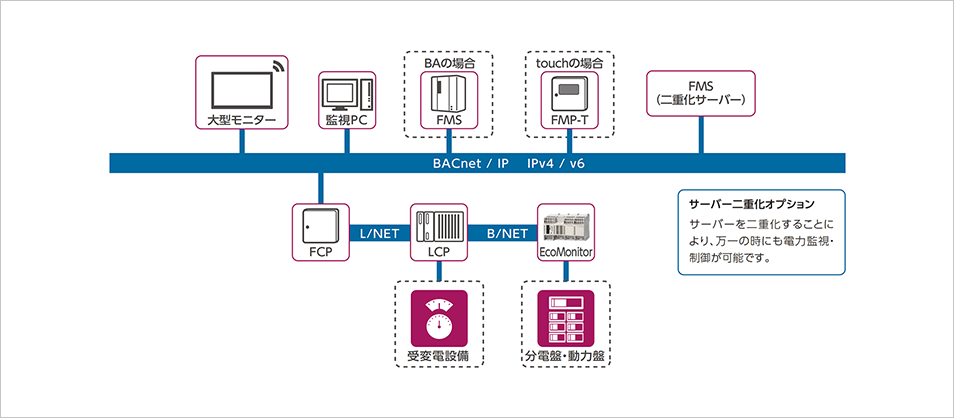

システム構成

メーカーを問わないオープン化対応で、フレキシブルなシステムが可能に。
中小規模から大規模まで、シームレスな拡張を実現します。

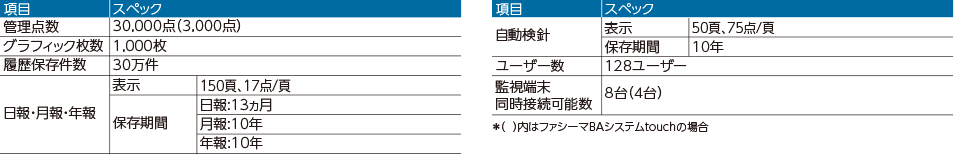

システムスペック
壁掛け式サーバーにタッチパネルを搭載。PC複数台からPCレスまで対応可能です。touch

小規模無人ビルから中規模ビルにオススメです。
中小規模ビル向けにサーバーをタッチパネル付壁掛け型にすることで、PCレスでの運用を可能にしました。12.1インチの視認性、操作性に優れたタッチパネルを採用し、利用者に配慮したインターフェースです。
設置場所に困らないコンパクトサイズ(横400mm×縦400mm×奥行100mm)の設計です。

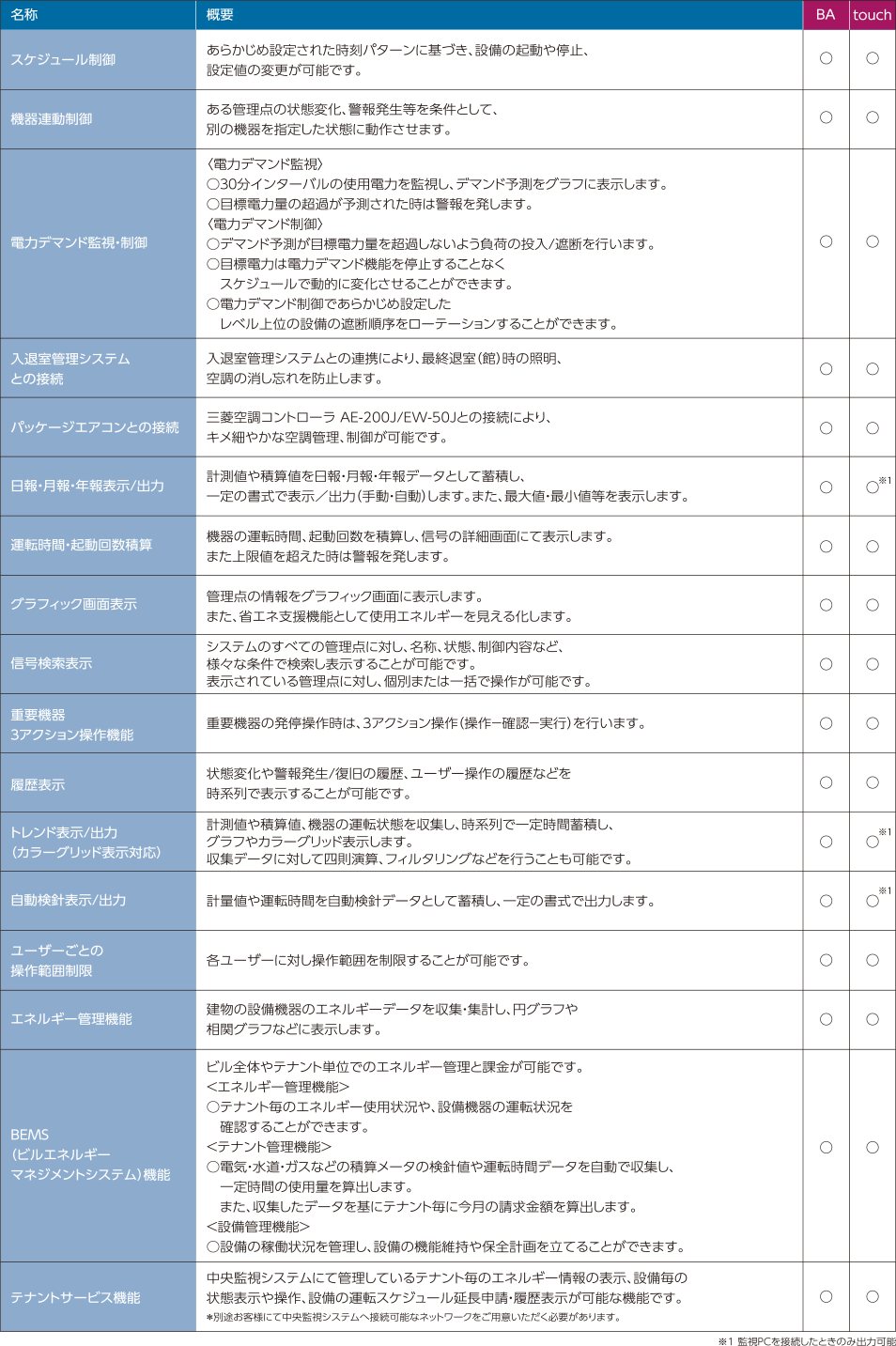

機能一覧
