無停電電源装置(UPS) FW-Tシリーズ監視制御サンプル画面データ

言語

日本語

概要

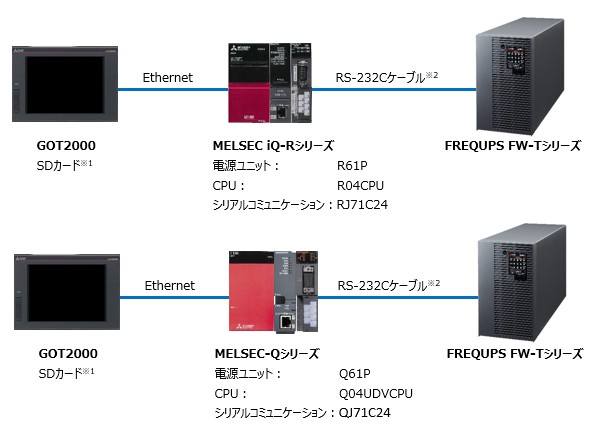

GOT2000とMELSEC iQ-RシリーズまたはMELSEC-QシリーズをEthernetで接続し、MELSEC iQ-RシリーズまたはMELSEC-Qシリーズにシリアル通信で接続されたFREQUPS FW-Tシリーズの状態表示、ロギング機能、履歴表示を行うサンプル画面です。

※1 SDカードは、アラーム機能で使用しています。

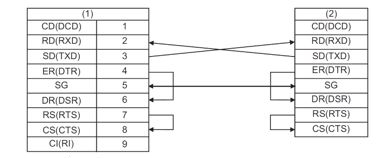

※2 下記のように接続してください。また、DTR/DSR制御はできません。

(1):C24側

(2):UPS側

対象機種

FW-T

対象エンジニアリングツール

GT Designer3
GX Works3
GX Works2

サンプルライブラリ

名称	サイズ （バイト）	更新日	ダウンロードファイル
無停電電源装置(UPS) FW-Tシリーズ監視制御サンプル画面データ	3,368,450	2026/08/31	fw-t_serial_001j.zip

関連マニュアル

関連マニュアル	種別
MITSUBISHI_FW-T_V_Serial_Ver1_J.pdf	無停電電源装置FW-Tシリーズ監視制御　サンプル画面説明書

ダウンロードファイルの内容

ファイル名	ファイル内容
MITSUBISHI_FW-T_V_Serial_Ver1.GTX	サンプル画面データ（GT Designer3 プロジェクトデータ）※
MITSUBISHI_FW-T_V_Serial_Ver1_J.gx3	サンプルラダープログラム（GX Works3 プロジェクトデータ）
MITSUBISHI_FW-T_V_Serial_V1_J.gxw	サンプルラダープログラム（GX Works2 プロジェクトデータ）
MITSUBISHI_FW-T_V_Serial_Ver1_J.pdf	無停電電源装置FW-Tシリーズ監視制御　サンプル画面説明書

※初期設定はMELSEC iQ-Rシリーズ用となっております。MELSEC-Qシリーズ用の設定に変更する場合にはサンプル画面説明書をご参照ください。

【圧縮ファイルの展開手順】

任意のフォルダに、ファイルをダウンロードしてください。
ダウンロードしたファイルを解凍すると、FW-T_Serial_001jフォルダが作成されます。

解凍方法 1） ZIP対応の解凍機能のあるOSの場合

1. ダウンロードしたファイルを右クリックします。
2. 「すべて展開...」を選択してください。
   「すべて展開...」の表示がない場合は、解凍方法 2） を行ってください。
3. 展開先を指定して、「展開」ボタンをクリックすると解凍されます。

解凍方法 2） ZIP対応の解凍機能のないOSの場合

1. ZIP対応の解凍ツールをお持ちでない方は、解凍ツールを入手してください。
2. 解凍ツールを使用して解凍します。

※解凍ツールの使用に関しては、全てお客様の責任において行ってください。
