CNC数値制御装置 E70シリーズ

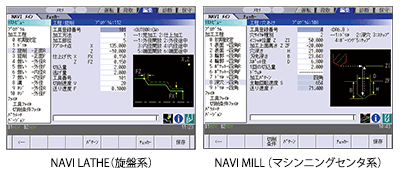

簡単操作とコストパフォーマンスを追求したシンプルモデル E70 Series

ナノ制御

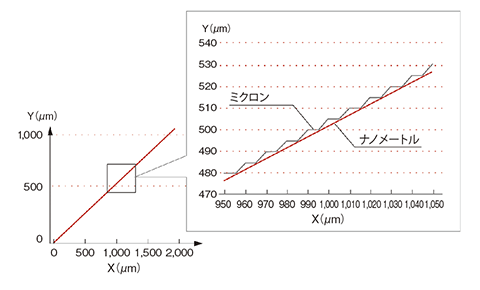

補間演算精度の向上

加工プログラムが1ミクロン単位の指令でも、補間はナノ単位で演算されます。ブロック交点などの演算精度が向上するため、生じる縞目が細かくなります。

補間演算精度の向上

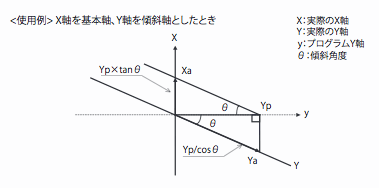

傾斜軸制御(旋盤系)

  • 機械を構成する制御軸が、90°以外の角度で取り付けられている場合でも、直交軸と同様にプログラムして制御することができます。
  • 傾斜角度はパラメータで設定し、各軸の移動量を傾斜角度で換算補正して制御します。
傾斜軸制御(旋盤系)

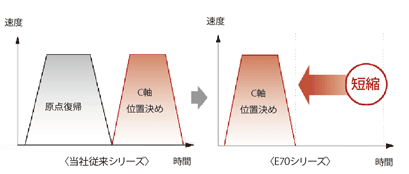

主軸/C軸制御

主軸常時位置ループ制御により、主軸からC軸に変更する際の原点復帰動作時間がなくなりました。

主軸/C軸制御

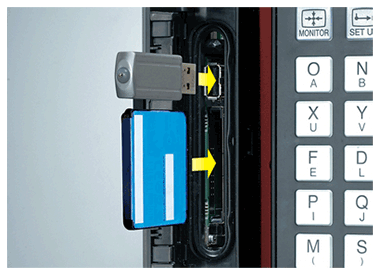

コンパクト&省配線

  • 表示器背面にCNC制御ユニットを一体化して、コンパクト化を実現します。
  • Ethernet*標準搭載、PC接続で加工プログラムやパラメータを入出力します。
  • 表示器の前面にCF*カード/USBメモリのインタフェースを標準装備しています。
  • アナログ出力の標準実装によりインバータでの主軸駆動を実現します。
コンパクト&省配線
  • *Ethernetは、米国およびその他の国におけるゼロックス社の登録商標です。
  • *コンパクトフラッシュ、CompactFlash、CFは、米国およびその他の国におけるサンディスク社の商標、または登録商標です。

PLC軸

割り出し機能

ステーション数を設定するだけで等間隔にステーション座標を自動設定します。PLCからは、ステーション番号を指令するだけで位置決めができます。

割り出し機能

MITSUBISHI ELECTRIC CNC 機械操作パネル

  • 表示器やキーボードと同じカラーを採用、一体感のあるデザインです。
  • 機械の仕様に合わせて自由にキーレイアウト変更可能です。
  • 基本的なキーレイアウトに対応したシーケンスプログラムのサンプルを用意しています。
  • リモートI/Oリンク通信でNCと直接接続するため省配線です。
MITSUBISHI ELECTRIC CNC 機械操作パネル

*詳細は製品リーフレットを参照ください。

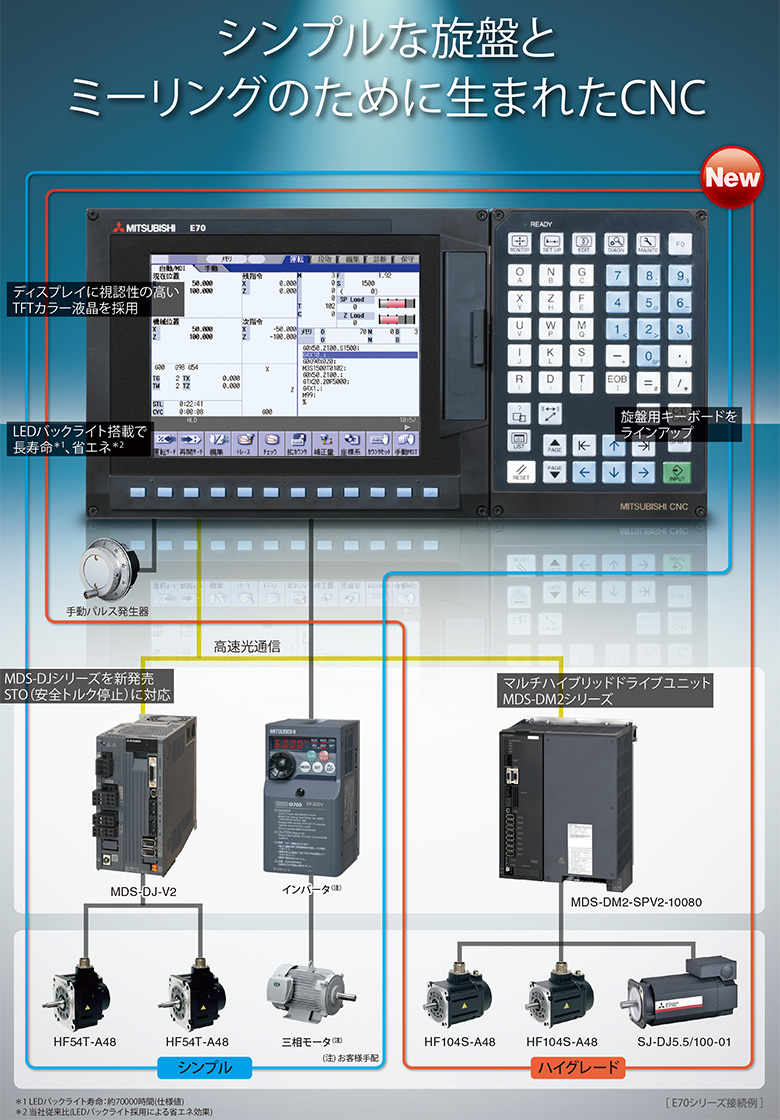

システム構成図

システム構成図
