Factory Automation

CNC数値制御装置 E80シリーズ

もっとシンプルに使いやすく、高いコストパフォーマンスを実現 E80 Series

システム構成

CNCシステム構成

デザイン

先進的なデザイン

表示ユニット/キーボード

M800/M80シリーズのデザインを継承し、表示ユニット、キーボードの厚さ9.5㎜を実現しました。
フラット形状により工作機械のデザインの可能性を広げます。
キーボードは、旋盤用とミーリング用の2種類のシートキーボードをラインアップしました。

先進的なデザイン

主な機能

高精度制御

高精度加工への貢献

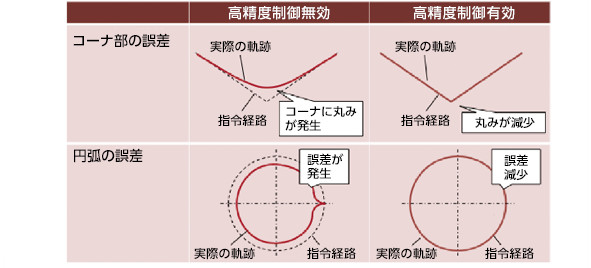

高精度制御

高精度制御機能を搭載しました。
加工プログラムと実際の加工軌跡との誤差を抑制することで、コーナー部や円弧等での加工精度を大幅に向上させました。

高精度加工への貢献

主な機能のメニューに戻る

対話式サイクル挿入

プログラム作成がより簡単に

対話式サイクル挿入

対話形式で加工サイクルを選択し、加工形状を入力するだけで、加工プログラムを自動的に作成します。
図面を見ながら直感的な操作でのプログラム作成が可能となり、Gコード入力に比べて作成時間の短縮にも貢献します。

プログラム作成がより簡単に

主な機能のメニューに戻る

トレランス制御

高品位加工を簡単に実現

トレランス制御

指定されたトレランス量に基づいて、コーナ/曲線における最適なクランプ速度を算出して動作する機能です。
トレランスの範囲内でコーナ部分を滑らかに通過するため、機械振動を抑制する効果があり、従来よりクランプ速度を上げてサイクルタイムを短縮できます。
トレランス量を指定するだけで最適な速度と工具軌跡で動作するため、簡単に高品位な加工面を実現できます。

高品位加工を簡単に実現

主な機能のメニューに戻る

複数軸同期制御

多彩な機械仕様に対応

複数軸同期制御

複数のZ軸に対して同期制御を行う事ができます。
軸を同期し動作させることにより、マルチヘッド加工機など同一の加工を並行して行う機械も制御することが可能です。
また、複数のZ軸に対して工具長の個別補正も可能となり加工精度の向上にも貢献します。

多彩な機械仕様に対応

主な機能のメニューに戻る

CNC専用CPU

基本性能を大幅に向上

CNC専用CPU

高速処理能力を備えた三菱電機独自のNC専用CPUを搭載しました。
高い加工プログラム処理能力やPLC処理能力によるサイクルタイムの短縮、NC-ドライブ間の光通信速度の高速化により、より高精度な加工を実現します。

基本性能を大幅に向上

主な機能のメニューに戻る

アナログ主軸同期タップ

多彩な機械仕様に対応

アナログ主軸同期タップ

特殊な工具ホルダを使用することなく、インバータなどのアナログ制御主軸にて同期タップ加工を行う事ができます。
幅広い機械仕様に対応し、効率的な加工を実現します。

多彩な機械仕様に対応

主な機能のメニューに戻る
