ネットワーク・通信 無手順通信機能

特長

RS-232C/R-485(RS-422)規格のインタフェースをもった、プリンタ，バーコードリーダ、あるいは各種の測定機器などと通信することができます。
通信はシーケンスプログラムを使い無手順で行います。

対応通信機器

RS-232C通信機器

形名 特長と通信方式 適用シーケンサ
FX3S FX3G FX3U FX3GC FX3UC
機能拡張ボード

FX3G-232-BD

 ●シーケンサに内蔵できる
　機能拡張ボード
1)ch数：1
2)通信方法：全二重双方向
3)絶縁：無
4)最大伝送距離：15m
5)制御命令：RS/RS2命令		 ※8
○
最大1台		 ○
最大
1〜2台
※1		 × × ×

FX3U-232-BD

 ●シーケンサに内蔵できる
　機能拡張ボード
1)ch数：1
2)通信方法：全二重双方向
3)絶縁：無
4)最大伝送距離：15m
5)制御命令：RS/RS2命令		 × × ○
最大1台		 × ※2
○
最大1台
特殊アダプタ

FX3U-232ADP-MB

 ●シーケンサの左側に接続する
　特殊アダプタ
1)ch数：1
2)通信方法：全二重双方向
3)絶縁：有
4)最大伝送距離：15m
5)制御命令：RS/RS2命令		 ※9
○
最大1台		 ※3
○
最大
1〜2台
※1		 ※4
○
最大2台		 ○
最大2台		 ※4
○
最大2台
特殊ブロック

FX2N-232IF

生産中止

 ●シーケンサの特殊ブロックとして
  増設できる通信ブロック
1)ch数：1
2)通信方法：全二重双方向
3)絶縁：有
4)最大伝送距離：15m
5)制御命令：FROM/TO命令		 × × ○
最大8台		 × ※5
○
最大
7〜8台
※6
シーケンサ内蔵
FX3G，FX3GCシーケンサ
本体内蔵RS422ポート		 ●シーケンサ本体内蔵RS422ポート
1)ch数：1
2)通信方法：全二重双方向
3)最大伝送距離：15m
  （RS232通信部分のみ）
4)制御命令：RS2命令		 - ※7
○		 - ※7
○		 -
  • ※1FX3Gの14点，24点タイプは1台。40点，60点タイプは2台。
  • ※2FX3UC-32MT-LT(-2)のみ接続できます。
  • ※3FX3Gへの接続は、FX3G-CNV-ADPが必要です。
  • ※4FX3U，FX3UC-32MT-LT(-2)への接続は、機能拡張ボードが必要です。
  • ※5FX3UCへの接続は、FX2NC-CNV-IFまたはFX3UC-1PS-5Vが必要です。
  • ※6FX3UC-32MT-LT(-2)は7台。FX3UC-□□MT/D，FX3UC-□□MT/DSS，FX3UC-16MR/D(S)-Tは8台。
  • ※7FX-232AWまたはFX-232AWCまたはFX-232AWC-H要
  • ※8機能拡張ボードとFX3S-CNV-ADPの併用はできません。
  • ※9FX3Sへの接続は、FX3S-CNV-ADPが必要です。

RS-485通信機器

形名 特長と通信方式 適用シーケンサ
FX3S FX3G FX3U FX3GC FX3UC
機能拡張ボード

FX3G-485-BD

 ●シーケンサに内蔵できる
　機能拡張ボード
1)ch数：1
2)通信方法：半二重双方向
3)絶縁：無
4)最大伝送距離：50m
5)制御命令：RS/RS2命令		 ※5
○
最大1台		 ○
最大
1〜2台
※1		 × × ×

FX3G-485-BD-RJ

 ●シーケンサに内蔵できる
　機能拡張ボード
1)ch数：1
2)通信方法：半二重双方向
3)絶縁：無
4)最大伝送距離：50m
5)制御命令：RS/RS2命令		 ※5
○
最大1台		 ○
最大
1〜2台
※1		 × × ×

FX3U-485-BD

 ●シーケンサに内蔵できる
　機能拡張ボード
1)ch数：1
2)通信方法：半二重双方向
3)絶縁：無
4)最大伝送距離：50m
5)制御命令：RS/RS2命令		 × × ○
最大1台		 × ※2
○
最大1台
特殊アダプタ

FX3U-485ADP-MB

 ●シーケンサの左側に接続する
　特殊アダプタ
1)ch数：1
2)通信方法：半二重双方向
3)絶縁：有
4)最大伝送距離：500m
5)制御命令：RS/RS2命令		 ※6
○
最大1台		 ※3
○
最大
1〜2台
※1		 ※4
○
最大2台		 ○
最大2台		 ※4
○
最大2台
  • ※1FX3Gの14点，24点タイプは1台。40点，60点タイプは2台。
  • ※2FX3UC-32MT-LT(-2)のみ接続できます。
  • ※3FX3Gへの接続は、FX3G-CNV-ADPが必要です。
  • ※4FX3U，FX3UC-32MT-LT(-2)への接続は、機能拡張ボードが必要です。
  • ※5機能拡張ボードとFX3S-CNV-ADPの併用はできません。
  • ※6FX3Sへの接続は、FX3S-CNV-ADPが必要です。

システム構成（例）

RS-232C通信機器

RS-232C通信機器
  • ※1機能拡張ボードは、FX3UC-32MT-LT(-2)のみ装着できます。
  • ※2FX3UC-□□MT/D，FX3UC-□□MT/DSSは最大8台。FX3UC-32MT-LT(-2)は最大7台。

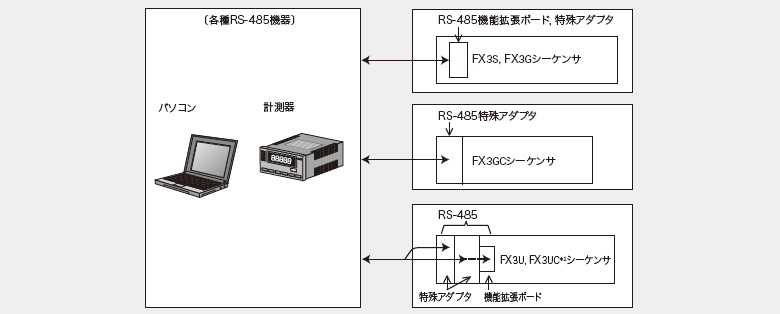

RS-485通信機器

RS-485通信機器
  • ※1機能拡張ボードは、FX3UC-32MT-LT(-2)のみ装着できます。
