ネットワーク・通信 インバータ通信機能
特長
FX3シリーズシーケンサは、三菱インバータプロトコルと通信制御用の専用命令を内蔵しており、RS-485通信機器を増設するだけで手軽に三菱インバータの制御が行えます。
対応通信機器
RS-485通信機器
| 形名 | 特長と通信方式 | 適用シーケンサ | ||||
|---|---|---|---|---|---|---|
| FX3S | FX3G | FX3U | FX3GC | FX3UC | ||
|
シーケンサに内蔵できる
機能拡張ボード 1)ch数：1 2)通信方法：半二重双方向 3)絶縁：無 4)最大伝送距離：50m 5)制御命令：RS/RS2命令 |
○
最大1台 |
※3
○ 最大2台 |
× | × | × | |
|
○
最大1台 |
※3
○ 最大2台 |
× | × | × | ||
|
受注終了日：2028年3月 生産終了日：2028年9月 |
シーケンサに内蔵できる
機能拡張ボード 1)ch数：1 2)通信方法：半二重双方向 3)絶縁：無 4)最大伝送距離：50m 5)制御命令：RS/RS2命令 |
× | × |
○
最大1台 |
× |
※1
○ 最大1台 |
|
シーケンサの左側に接続する
特殊アダプタ 1)ch数：1 2)通信方法：半二重双方向 3)絶縁：有 4)最大伝送距離：500m 5)制御命令：RS/RS2命令 |
※4
○ 最大2台 |
※3
※5 ○ 最大2台 |
※6
○ 最大2台 |
○
最大2台 |
※2
○ 最大2台 |
|
※1
FX3UC-32MT-LT(-2)のみ装着できます
※2
FX3UC-32MT-LT(-2)のみ機能拡張ボードが必要です。
※3
14/24点は最大1台
※4
FX3Sへの接続は、FX3S-CNV-ADPが必要です。
※5
FX3Gへの接続は、FX3G-CNV-ADPが必要です。
※6
FX3Uへの接続は、機能拡張ボードが必要です。
インバータ専用命令
| IVCK | インバータの運転モニタ |
|---|---|
| IVDR | インバータの運転制御 |
| IVRD | インバータのパラメータ読出し |
| IVWR | インバータのパラメータ書込み |
| IVBWR | インバータのパラメータ一括書込み (FX3U(C)のみ) |
| IVMC |
インバータのパラメータ設定/読出し
2種類同時実行が可能 |

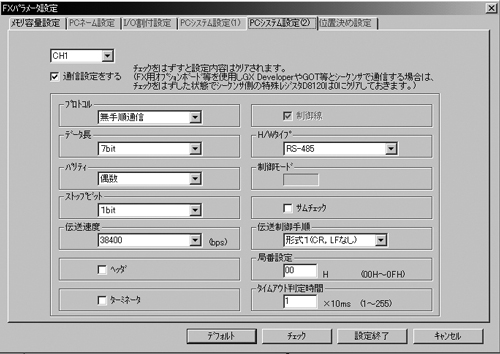

FX通信パラメータ設定画面
システム構成（例）
接続可能な三菱汎用インバータ
FREQROLシリーズ（S500/E500/A500/F500/V500/D700/E700/A700/F700）インバータ
