シーケンサ MELSEC-Aシリーズ リニューアル
既設の配線を変更なしでQシリーズに置き換えたい…
A/Qリニューアル機器
対応シリーズ：
既設の配線はそのままで、Qシリーズへ置換え可能！
A/Qリニューアル機器

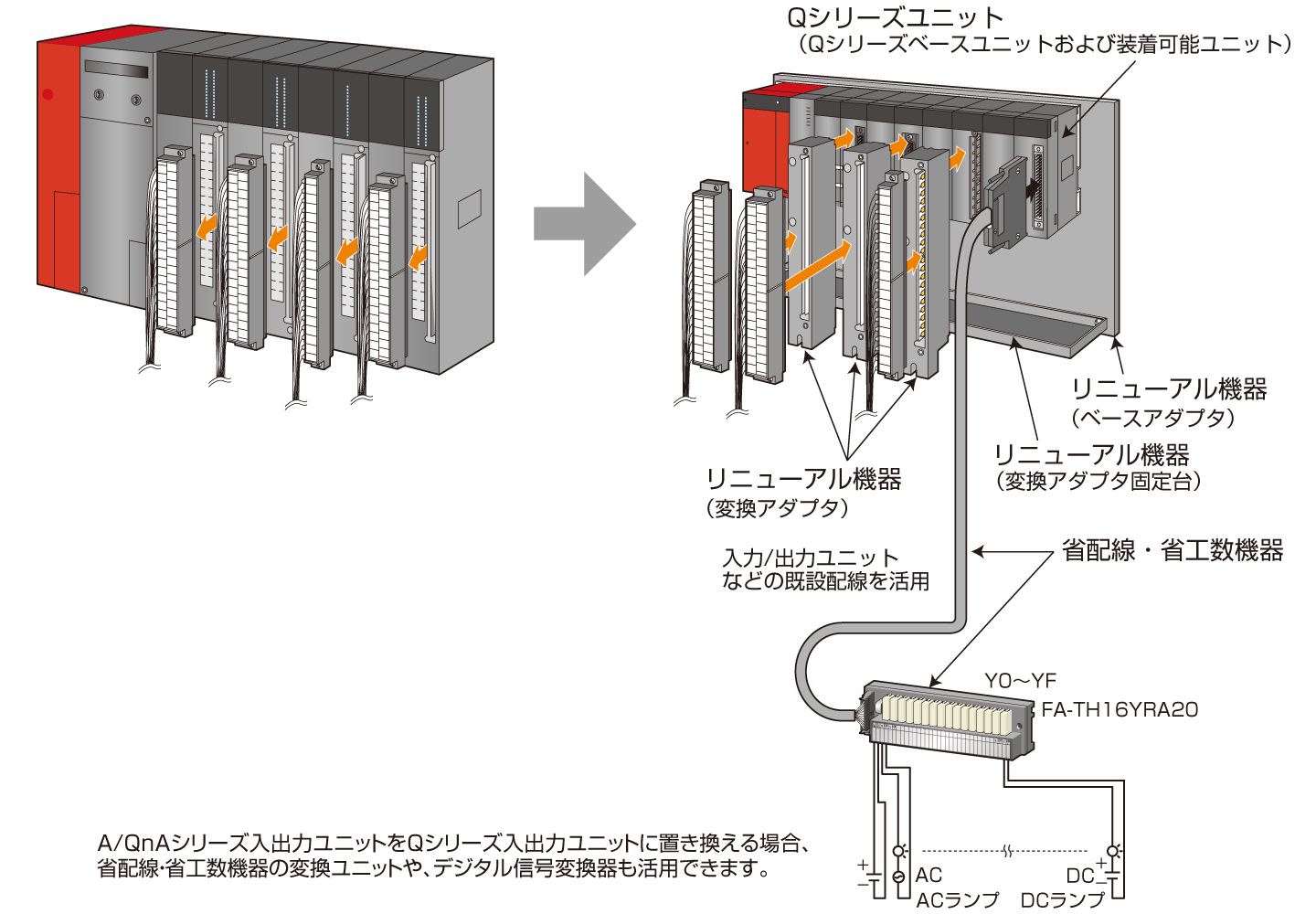

リニューアル機器は、A/QnAシリーズの入力/出力/アナログ/高速カウンタユニットに接続されていた既設配線を置換え後のQシリーズのユニット用に配線を流用するための「変換アダプタ」、変換アダプタの下部を固定するための「変換アダプタ固定台」、A/QnAシリーズベースユニットの取付け穴を流用し、Qシリーズが取付け可能な「ベースアダプタ」から構成されています。（Qシリーズベースユニットはリニューアル機器には含まれていません。別途Qシリーズベースユニットをご用意ください。）
- 既設A/QnAシリーズシーケンサをベースごと取り外し、既設の取付け穴を利用してリニューアル機器（ベースアダプタ）を取り付け、Qシリーズユニットを装着します。（ベースアダプタにより、取付け穴の再加工が不要です。）
- 装着されたQシリーズユニットに、リニューアル機器（変換アダプタ）を取り付けます。
- 既設のA/QnAシリーズのユニットから、配線された端子台/コネクタを取り外して変換アダプタに装着します。（配線をそのまま活用できます。）
- Qシリーズにない入出力ユニットなどの場合、省配線・省工数機器を使用できます。
省配線・省工数機器
システム構築を容易でかつ安価に実現するための製品です。コネクタ/端子台変換ユニット、デジタル信号変換器（ターミナルユニット）、シーケンサ位置決め用ケーブルなどが品揃えされています。
ユニットの仕様などにより、ユニット単体での置換えが困難な場合は、外部に省配線・省工数機器を活用することで、システムの置換えが容易になります。
Qラージベースユニットとベースアダプタ・変換アダプタの選定ポイント
| 項目 | Qラージベースユニット ※1 | ベースアダプタ ・変換アダプタ ※2 |
||
|---|---|---|---|---|
| ベースユニットのスロット幅 ※3 | A/QnAシリーズベースユニットと同一幅（37.5mm） | Qシリーズベースユニットと同一幅（27.4mm） ※3 | ||
| 装着可能 ユニット |
電源ユニット | Qシリーズ電源ユニット | ○ | ○ |
| CPUユニット |
プロセスCPU | × | ○ | |
| ユニバーサルモデルQCPU | ○ ※4 | ○ | ||
| ・入出力ユニット ・インテリジェント 機能ユニット |
Qラージ入出力ユニット ※5 | ○ | × | |
| Qシリーズ1スロットユニット | ○ ※6 | ○ | ||
| Qシリーズ2スロット占有ユニット | × | ○ | ||
| 変換 アダプタ ※7 |
端子台タイプ16点入出力ユニット用（1スロットタイプ） | ○ ※6 | ○ | |
| 端子台タイプ32点入出力ユニット用（1スロットタイプ） | ○ ※6 | △ ※9 | ||
| 端子台タイプ32点入出力ユニット用（2スロットタイプ） | × | △ ※10 | ||
| 高速カウンタユニット用 | ○ ※6 | △ ※9 | ||
| アナログユニット用（1スロットタイプ） | ○ ※6 | △ ※9 | ||
| アナログユニット用（2スロットタイプ） | × | △ ※10 | ||
| Q/QA/QA1S増設ベースユニットの接続 ※8 | ○ | ○ | ||
○：使用可（装着可） △：制約付きで使用可（装着可） ×：使用不可（装着不可）
- ※1 Qラージベースユニット、Qシリーズベースユニットは、混在使用が可能です。
- ※2 三菱電機エンジニアリング製ベースアダプタには、Qシリーズベースユニットを取り付けます。
- ※3 リニューアル機器の場合、ユニット幅寸法が小さくなり配線領域が小さくなりますので、取付け上の確認が必要です。
- ※4 Q00UJCPUは使用不可です。
- ※5 コモン点数や電気的仕様などがA（大形）タイプ入出力ユニットと同一です。
- ※6 Qラージブランクカバー（QG69L）が必要です。
本体寸法の高さが98mmを超えるユニットなど、一部装着不可ユニットがあります。
詳細はQラージブランクカバーユーザーズマニュアル（IB-0800407）をご参照ください。 - ※7 Qシリーズユニットに装着するため、Qシリーズユニットの性能仕様・機能となります。
（A（大形）シリーズと異なりますので、置換え手引きなどで性能仕様・機能の確認をお願いします。） - ※8 QA/QA1S増設ベースユニットには、ユニバーサルモデルQCPU 注1 （ユニバーサルモデル高速タイプQCPUを含む）を装着できます。
- ※9 端子台に配線された銅線サイズが1.25mm 2 以上の場合、ERNT-AQTX41/AQTY41/AQTX81/AQTY81/AQT68AD/
AQT68ADN/AQT68DA/AQTD61の使用が困難な場合があります。

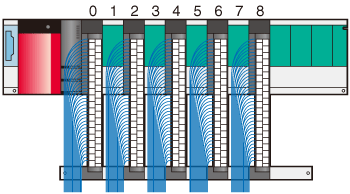

その際は、1スロットおきに装着する（例えば、0・2・4・6・8スロットに装着し、1・3・5・7スロットは空き）などにより、
配線領域を確保する考慮が必要です。
スロットを空けることで必要スロット数が不足する場合は、Qラージベースの活用をご検討ください。
- ※10 Qシリーズユニット2台を使用し、変換アダプタにより既設配線端子台を流用する場合。
例：A616AD置換え時にQ68ADV(I)を2台使用
注1： シリアルNo.上5桁が“13102”以降のユニバーサルモデルQCPUが対応しています。
