MELSEC iQ-Fシリーズ

FX5UJ CPUユニット 新登場!

iQ-Fロゴ

MELSEC iQ-Fシリーズに新たなCPUユニットがラインアップしました。

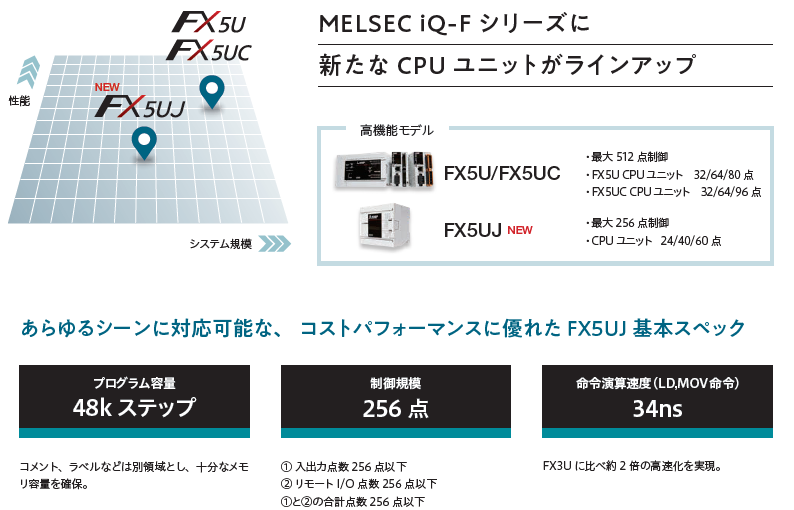

FX5UJラインアップ

 FX5UJロゴNEWラインアップ!

 CPUユニット

FX5UJ-24M FX5UJ-40M FX5UJ-60M
形名 仕様 価格 納期
入力 出力
FX5UJ-24MR/ES[NEW] 14点(シンク/ソース) リレー10点 \54,000
FX5UJ-24MT/ES[NEW] 14点(シンク/ソース) トランジスタ10点(シンク) \54,000
FX5UJ-24MT/ESS[NEW] 14点(シンク/ソース) トランジスタ10点(ソース) \54,000
FX5UJ-40MR/ES[NEW] 24点(シンク/ソース) リレー16点 \80,000
FX5UJ-40MT/ES[NEW] 24点(シンク/ソース) トランジスタ16点(シンク) \80,000
FX5UJ-40MT/ESS[NEW] 24点(シンク/ソース) トランジスタ16点(ソース) \80,000
FX5U-60MR/ES[NEW] 36点(シンク/ソース) リレー24点 \100,000
FX5U-60MT/ES[NEW] 36点(シンク/ソース) トランジスタ24点(シンク) \100,000
FX5U-60MT/ESS[NEW] 36点(シンク/ソース) トランジスタ24点(ソース) \100,000
<掲載機種>
  • FX5UJ-24MR/ES
  • FX5UJ-24MT/ES
  • FX5UJ-24MT/ESS
  • FX5UJ-40MR/ES
  • FX5UJ-40MT/ES
  • FX5UJ-40MT/ESS
  • FX5UJ-60MR/ES
  • FX5UJ-60MT/ES
  • FX5UJ-60MT/ESS

作成:
容量: (PDF)

MELSEC iQ-Fシリーズに安全規格に対応した安全増設ユニットが新たにラインアップ!

安全増設ユニットが登場

安全増設ユニットの接続だけでシステムを簡単に構築

安全メインユニット(FX5-SF-MU4T5)をFX5U/FX5UC CPUユニットに接続するだけで安全制御システムが簡単に導入でき、1システムで一般制御と安全制御が可能です。そのため、安全コントローラでは必要だった安全状態をモニタするための配線や、安全リレーで構築する際に必要だったリレー間の配線などが不要です。さらに安全入力拡張ユニット(FX5-SF-8DI4)を接続することで、安全入力が拡張できます。

point1

ロータリスイッチを回して内蔵プログラムを選択

安全増設ユニットには、それぞれ9種類のプログラムが内蔵されています。ユニット正面のロータリスイッチで、動作させる内蔵プログラムを選択するだけで、安全制御システムの構築が可能です。そのため、安全制御のためのシーケンスプログラムは不要です。

point2
<掲載機種>
  • FX5-SF-MU4T5
  • FX5-SF-8DI4

作成:
容量: (PDF)

MELSEC iQ-Fシリーズ スプリングクランプ端子台タイプユニットにリレー出力タイプが新登場

2 軸パルス列位置決めユニットに差動ドライバタイプが登場
形名 価格
CPUユニット 32点 FX5UC-32MR/DS-TS 72,000円
I/0ユニット

FX5U CPUユニットと接続時は、FX5-CNV-IFが必要です。
出力ユニット
FX5-C16EYR/D-TS
26,000円
<掲載機種>
  • FX5UC-32MR/DS-TS
  • FX5-C16EYR/D-TS

作成:
容量: (PDF)

MELSEC iQ-Fシリーズインテリジェント機能ユニットラインアップがさらに充実!!

2 軸パルス列位置決めユニットに差動ドライバタイプが登場

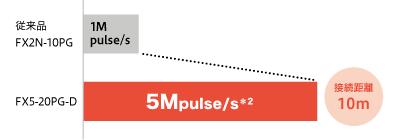

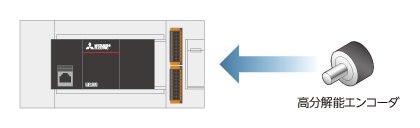

最大出力パルス5Mpulse/s、 接続距離は10m

最大出力パルスは5Mpulse/sとなり、従来品より高分解能機器を制御することが可能になりました。
また、サーボ間との最大接続距離は10mです。

軸パルス列位置決めユニット FX5-20PG-D

2軸パルス列位置決めユニット FX5-20PG-D
標準価格 ¥100,000

最大出力パルス5Mpulse/s、 接続距離は10m
Ethernetポートが増設でき、より幅広い通信が可能

CC-Link IE フィールドネットワークBasicに接続可能

CC-Link IEフィールドネットワークBasicは、汎用Ethernetを活用したFAネットワークです。
MELSEC iQ-FシリーズをCC-Link IEフィールドネットワークBasic接続することが可能です。また、汎用Ethernetと混在も可能です。

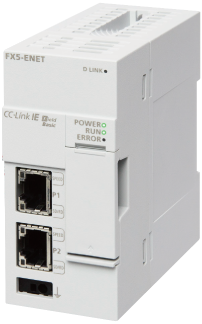

Ethernetユニット FX5-ENET

Ethernetユニット FX5-ENET
標準価格 ¥70,000

CC-Link IE フィールドネットワークBasicに接続可能

※:FX5-ENET(マスタ局)が管理するスレーブ局の最大接続台数です。

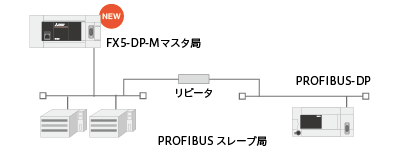

PROFIBUS-DPネットワークが接続可能に

PROFIBUS-DPネットワークに接続可能

PROFIBUSは欧州で幅広く普及している産業用フィールドバスです。 MELSEC iQ-FシリーズをPROFIBUS-DPネットワークのマスタ局として接続できます。

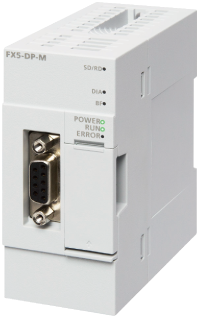

PROFIBUS-DPマスタユニット FX5-DP-M

PROFIBUS-DPマスタユニット FX5-DP-M
オープン価格

PROFIBUS-DPネットワークに接続可能
<掲載機種>
  • FX5-20PG-D
  • FX5-ENET
  • FX5-DP-M

作成:
容量: (PDF)

アナログ入力ユニット&アナログ出力ユニット 新登場!

アナログ入力ユニット&アナログ出力ユニット 新登場!

スプリングクランプ端子台を採用した、FA制御機器の定番の一台。
組立て・搬送・検査など、さまざまなFAの現場でお使いいただける、4chに対応のアナログ入力・アナログ出力ユニットがラインアップに追加!
形名 価格
アナログ出力ユニット FX5-4DA 70,000円
アナログ入力ユニット FX5-4AD 65,000円

サイズダウンを実現

コンパクトサイズで、盤面スペースが小さくなります。

サイズダウンを実現

変換速度80μs/chを実現

アナログ入力ユニット,アナログ出力ユニットとも、変換速度80μs/chを実現。従来品より大幅に短縮しています。
変換速度80μs/chを実現

*1:ch数に関係なく1000μsとなります *2:1ch使用の場合

スプリングクランプ端子台採用で、配線工数を削減!

スプリングクランプ端子台採用

MELSEC iQ-Fシリーズでは、多くの機種でスプリングクランプ端子台を採用しています。
ぜひ、スプリングクランプ端子台の使いやすさを実感してください。

耐振動性・メンテナンス性が向上!
振動による緩みがなく、閉め忘れなどの人的ミスがありません。
長期使用でも増締め保守が不要 です。

<掲載機種>
  • FX5-4DA
  • FX5-4AD

作成:
容量: (PDF)

スプリングクランプ端子台タイプ新登場!

スプリングクランプ端子台タイプ FX5UC-32MT/DS(S)-TS,FX5-C32E□/D□-TS

配線が変わる!
省スペースを実現!
外部端子台不要!
形名 価格
CPUユニット 32点 FX5UC-32MT/DS-TS 72,000円
FX5UC-32MT/DSS-TS
I/Oユニット 32点

FX5U CPUと接続時は、
FX5-CNV-IFが必要です。
入力ユニット
FX5-C32EX/DS-TS 36,000円
出力ユニット
FX5-C32EYT/D-TS 38,000円
FX5-C32EYT/DSS-TS
入出力ユニット
FX5-C32ET/DS-TS 40,000円
FX5-C32ET/DSS-TS

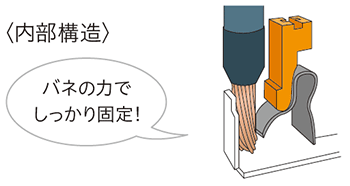

スプリングクランプ端子台とは?


端子台内部のバネの力で、電線導体を固定する端子台です。
常に一定の力で固定するので、振動による電線の抜けを防止できます。

スプリングクランプ端子台タイプ FX5UC-32MT/DS(S)-TS,FX5-C32E□/D□-TS

スプリングクランプ端子台のメリットは?


圧着端子や圧着工具などが不要!コストも手間も掛けず、配線が可能。

スプリングクランプ端子台タイプ FX5UC-32MT/DS(S)-TS,FX5-C32E□/D□-TS

ケーブル1本1本に、圧着端子を付けるのは大変!

スプリングクランプ端子台タイプ FX5UC-32MT/DS(S)-TS,FX5-C32E□/D□-TS

圧着端子・圧着工具不要!ケーブルを準備するだけ!

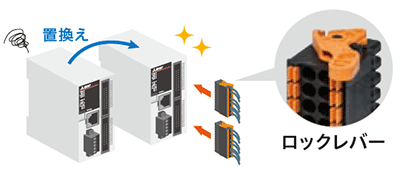

外部端子台不要!ロックレバーで着脱簡単&しっかり固定!

端子台が取り外しできるので
ユニットを置換えても配線はそのまま使える!

スプリングクランプ端子台タイプ FX5UC-32MT/DS(S)-TS,FX5-C32E□/D□-TS


スプリングクランプ端子台タイプなら、3ステップで配線完了!

スプリングクランプ端子台タイプ FX5UC-32MT/DS(S)-TS,FX5-C32E□/D□-TS

さらに!
フェルール端子を使用すれば、
プッシュイン方式で差し込むだけで配線が可能。
狭い盤内でもスムーズに配線!

フェルール端子は、以下をご紹介しています。(紹介品:フエニックス・コンタクト株式会社製)
紹介品以外のものを使用された場合、棒型圧着端子が抜けなくなる恐れがありますので、
棒型圧着端子が抜けることを十分ご確認のうえ、ご使用ください。

スプリングクランプ端子台タイプ FX5UC-32MT/DS(S)-TS,FX5-C32E□/D□-TS

形名 種類
CRIMPFOX6 圧着工具
AI 0.5-10 WH 圧着端子
(絶縁スリーブ付棒端子)
電線サイズ 0.5mm2
AI 0.75-10 GY 電線サイズ 0.75mm2
A 1.0-10 圧着端子
(絶縁スリーブなし棒端子)
電線サイズ 1.0mm2
A 1.5-10 電線サイズ 1.5mm2

<掲載機種>
  • FX5UC-32MT/DS-TS
  • FX5UC-32MT/DSS-TS
  • FX5-C32EX/DS-TS
  • FX5-C32EYT/D-TS
  • FX5-C32EYT/DSS-TS
  • FX5-C32ET/DS-TS
  • FX5-C32ET/DSS-TS


作成:
容量: (PDF)

MELSEC iQ-Fシリーズ インテリジェント機能ユニット ラインアップ拡充!

インテリジェント機能ユニット FX5-8AD,FX5-4LC,FX5-20PG-P,FX5-CCL-MS,FX5-ASL-M

<掲載機種>
  • FX5-8AD
  • FX5-4LC
  • FX5-20PG-P
  • FX5-CCL-MS
  • FX5-ASL-M


作成:
容量: (PDF)

MELSEC iQ-Fシリーズ ラインアップ拡充! FX5U CPUユニット32点/40点にDC電源タイプ 新発売!

iQ-Fロゴ

MELSEC iQ-Fシリーズ FX5U CPUユニット32点/40点のDC電源タイプ,入出力ユニット,温度センサ入力アナログ拡張アダプタ,インテリジェント機能ユニット等、ラインアップを拡充しました。


 FX5UロゴNEWラインアップ!

 CPUユニット

FX5U-32M_E FX5U-32M_D FX5U-64M_E FX5U-64M_D FX5U-80M_E FX5U-80M_D
形名 仕様 価格 納期
入力 出力
FX5U-32MR/ES 16点(シンク/ソース) リレー16点 \80,000
FX5U-32MT/ES 16点(シンク/ソース) トランジスタ16点(シンク) \80,000
FX5U-32MT/ESS 16点(シンク/ソース) トランジスタ16点(ソース) \80,000
FX5U-32MR/DS 16点(シンク/ソース) リレー16点 \80,000
FX5U-32MT/DS 16点(シンク/ソース) トランジスタ16点(シンク) \80,000
FX5U-32MT/DSS 16点(シンク/ソース) トランジスタ16点(ソース) \80,000
FX5U-64MR/ES 32点(シンク/ソース) リレー32点 \115,000
FX5U-64MT/ES 32点(シンク/ソース) トランジスタ32点(シンク) \115,000
FX5U-64MT/ESS 32点(シンク/ソース) トランジスタ32点(ソース) \115,000
FX5U-64MR/DS[NEW] 32点(シンク/ソース) リレー32点 \115,000
FX5U-64MT/DS[NEW] 32点(シンク/ソース) トランジスタ32点(シンク) \115,000
FX5U-64MT/DSS[NEW] 32点(シンク/ソース) トランジスタ32点(ソース) \115,000
FX5U-80MR/ES 40点(シンク/ソース) リレー40点 \121,000
FX5U-80MT/ES 40点(シンク/ソース) トランジスタ40点(シンク) \121,000
FX5U-80MT/ESS 40点(シンク/ソース) トランジスタ40点(ソース) \121,000
FX5U-80MR/DS[NEW] 40点(シンク/ソース) リレー40点 \121,000
FX5U-80MT/DS[NEW] 40点(シンク/ソース) トランジスタ40点(シンク) \121,000
FX5U-80MT/DSS[NEW] 40点(シンク/ソース) トランジスタ40点(ソース) \121,000

 入出力ユニット

FX5-16E_E
形名 仕様 価格 納期
入力 出力
FX5-16ER/ES[NEW] 8点(シンク/ソース) リレー8点 \20,000
FX5-16ET/ES[NEW] 8点(シンク/ソース) トランジスタ8点(シンク) \20,000
FX5-16ET/ESS[NEW] 8点(シンク/ソース) トランジスタ8点(ソース) \20,000

 温度センサ入力アナログ拡張アダプタ

FX5-4AD-TC-ADP FX5-4AD-PT-ADP
形名 仕様 価格 納期
FX5-4AD-TC-ADP [NEW] 温度センサ入力アナログ拡張アダプタ(熱電対入力用) \58,000
FX5-4AD-PT-ADP [NEW] 温度センサ入力アナログ拡張アダプタ(測温抵抗体入力用) \58,000

 インテリジェント機能ユニット

FX5-80SSC-S
形名 仕様 価格 納期
FX5-80SSC-S
[NEW]
シンプルモーション8軸制御 \180,000
<掲載機種>
  • FX5U-64M□/D□
  • FX5U-80M□/D□
  • FX5-16E□/E□
  • FX5-4AD-TC-ADP
  • FX5-4AD-PT-ADP
  • FX5-80SSC-S


作成:
容量: (PDF)

MELSEC iQ-Fシリーズ ラインアップ拡充! FX5U CPUユニットにDC電源タイプ 新発売!

iQ-Fロゴ

MELSEC iQ-Fシリーズ FX5Uに、DC電源タイプのCPUユニット/電源内蔵入出力ユニット,高速パルス入出力ユニット,インテリジェント機能ユニット,コネクタ変換アダプタ,コネクタ変換ユニット等、ラインアップを拡充しました。


 FX5UロゴNEWラインアップ!

 CPUユニット

FX5U-32M_E FX5U-32M_D FX5U-64M FX5U-80M
形名 仕様 価格 納期
入力 出力
FX5U-32MR/ES 16点(シンク/ソース) リレー16点 \80,000
FX5U-32MT/ES 16点(シンク/ソース) トランジスタ16点(シンク) \80,000
FX5U-32MT/ESS 16点(シンク/ソース) トランジスタ16点(ソース) \80,000
FX5U-32MR/DS [NEW] 16点(シンク/ソース) リレー16点 \80,000
FX5U-32MT/DS [NEW] 16点(シンク/ソース) トランジスタ16点(シンク) \80,000
FX5U-32MT/DSS [NEW] 16点(シンク/ソース) トランジスタ16点(ソース) \80,000
FX5U-64MR/ES 32点(シンク/ソース) リレー32点 \115,000
FX5U-64MT/ES 32点(シンク/ソース) トランジスタ32点(シンク) \115,000
FX5U-64MT/ESS 32点(シンク/ソース) トランジスタ32点(ソース) \115,000
FX5U-80MR/ES 40点(シンク/ソース) リレー40点 \121,000
FX5U-80MT/ES 40点(シンク/ソース) トランジスタ40点(シンク) \121,000
FX5U-80MT/ESS 40点(シンク/ソース) トランジスタ40点(ソース) \121,000

 電源内蔵入出力ユニット

FX5-32E_E FX5-32E_D
形名 仕様 価格 納期
入力 出力
FX5-32ER/ES 16点(シンク/ソース) リレー16点 \34,000
FX5-32ET/ES 16点(シンク/ソース) トランジスタ16点(シンク) \34,000
FX5-32ET/ESS 16点(シンク/ソース) トランジスタ16点(ソース) \34,000
FX5-32ER/DS [NEW] 16点(シンク/ソース) リレー16点 \34,000
FX5-32ET/DS [NEW] 16点(シンク/ソース) トランジスタ16点(シンク) \34,000
FX5-32ET/DSS [NEW] 16点(シンク/ソース) トランジスタ16点(ソース) \34,000

 高速パルス入出力ユニット

FX5-16ET_E-H
形名 仕様 価格 納期
入力 出力
FX5-16ET/ES-H [NEW] 8点(シンク/ソース) トランジスタ8点(シンク) \60,000
FX5-16ET/ESS-H [NEW] 8点(シンク/ソース) トランジスタ8点(ソース) \60,000

 インテリジェント機能ユニット

FX5-CCLIEF
形名 仕様 価格 納期
FX5-CCLIEF
[NEW]
CC-Link IEフィールドネットワーク インテリジェントデバイス局ユニット \49,000

 コネクタ変換ユニット

FX5-CNV-IF
形名 仕様 価格 納期
FX5-CNV-IF
[NEW]
FX5(増設ケーブルタイプ)から、FX5(増設コネクタタイプ)の増設機器を接続するためのコネクタ変換ユニット \4,500

 コネクタ変換アダプタ

FX5-CNV-BC
形名 仕様 価格 納期
FX5-CNV-BC
[NEW]
コネクタ変換アダプタ \5,000

 増設延長ケーブル

FX5-EC
形名 仕様 価格 納期
FX5-30EC
[NEW]
増設ユニット用延長ケーブル[0.3m] \3,500
FX5-65EC
[NEW]
増設ユニット用延長ケーブル[0.65m] \4,200
<掲載機種>
  • FX5-16ET/E□-H
  • FX5-CCLIEF
  • FX5U-32M□/D□
  • FX5-32E□/D□
  • FX5-CNV-IF
  • FX5-□EC
  • FX5-CNV-BC


作成:
容量: (PDF)

MELSEC iQ-Fシリーズ ラインアップ拡充! FX5UC CPUユニットに64点/96点タイプ 新発売!

iQ-Fロゴ

MELSEC iQ-Fシリーズ FX5UC CPUユニットに64点/96点タイプやコネクタタイプ増設I/O,FX5UC CPUユニット増設用電源等、ラインアップを拡充しました。


 FX5UCロゴNEWラインアップ!

 CPUユニット

FX5UC-32M FX5UC-64M FX5UC-96M
形名 仕様 価格 納期
入力 出力
FX5UC-32MT/D 16点(シンク) トランジスタ16点(シンク) \55,000
FX5UC-32MT/DSS 16点(シンク/ソース) トランジスタ16点(ソース) \55,000
FX5UC-64MT/D [NEW] 32点(シンク) トランジスタ32点(シンク) \87,000
FX5UC-64MT/DSS [NEW] 32点(シンク/ソース) トランジスタ32点(ソース) \87,000
FX5UC-96MT/D [NEW] 48点(シンク) トランジスタ48点(シンク) \114,000
FX5UC-96MT/DSS [NEW] 48点(シンク/ソース) トランジスタ48点(ソース) \114,000

 I/Oユニット

FX5-C16E FX5-C32E
形名 仕様 価格 納期
入力 出力
FX5-C16EX/D [NEW] 16点(シンク) \18,000
FX5-C16EX/DS [NEW] 16点(シンク/ソース) \18,000
FX5-C16EYT/D [NEW] トランジスタ16点(シンク) \22,000
FX5-C16EYT/DSS [NEW] トランジスタ16点(ソース) \22,000
FX5-C32EX/D 32点(シンク) \32,000
FX5-C32EX/DS 32点(シンク/ソース) \32,000
FX5-C32EYT/D トランジスタ32点(シンク) \34,000
FX5-C32EYT/DSS トランジスタ32点(ソース) \34,000

 電源ユニット

FX5-C1PS-5V
形名 仕様 価格 納期
FX5-C1PS-5V [NEW] FX5増設ユニット用電源
[出力電流]
DC5V:1200mA
DC24V:625mA
\16,000

:使用する周囲温度によるディレーティングあり

MELSEC iQ-F 新発売!

iQ-Fロゴ

三菱マイクロシーケンサMELSEC-Fシリーズは基本性能の向上, 駆動機器との連携, プログラミング環境の改善をコンセプトに、
MELSEC iQ-Fシリーズとして新たに生まれ変わりました。

スタンドアロンユースからネットワークを含むシステム提案まで、お客様の『一歩先ゆくものづくり』を強力に支援いたします。

MELSEC iQ-F 新発売!

新しくなったマイクロシーケンサのデザインコンセプト
MELSEC iQ-F 新発売!

  • システムバスの高速化
  • 内蔵機能の充実
  • セキュリティ機能の向上
  • バッテリレス
  • 使いやすい内蔵位置決め(4軸 200kHz)
  • 簡易補間機能の搭載
  • シンプルモーションユニットによる4軸同期制御(専用ソフトウェア不要)
GX Works3
  • ドラッグ&ドロップによる簡単プログラミング
  • ユニットFBによる開発工数の削減
  • 各種機能のパラメータ設定
<掲載機種>
  • FX5U-32MR/ES
  • FX5U-32MT/ES
  • FX5U-32MT/ESS
  • FX5U-64MR/ES
  • FX5U-64MT/ES
  • FX5U-64MT/ESS
  • FX5U-80MR/ES
  • FX5U-80MT/ES
  • FX5U-80MT/ESS
  • FX5UC-32MT/D
  • FX5UC-32MT/DSS


作成:
容量: (PDF)
