MELSEC-Lシリーズ:アナログ／温度調節

マルチ入力（電圧／電流／温度）ユニット
アナログ入力ユニット
アナログ出力ユニット
アナログ入出力ユニット
温度入力ユニット
温度調節ユニット

マルチ入力（電圧／電流／温度）ユニット

チャンネル間絶縁
マルチ入力
（電圧/電流/温度）

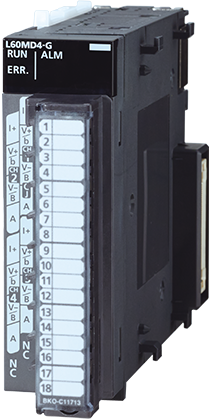

L60MD4-G 入力チャンネル数：4ch
入力電圧：DC-10～10V
入力電流：DC0～20mA
入力微小電圧：-100～100mV
入力熱電対：K、J、T、E、N、R、S、B、U、L、PLⅡ、W5Re/W26Re
入力測温抵抗体：Pt1000、Pt100、JPt100、Pt50
変換速度：50ms/ch
分解能
電圧/電流/微小電圧：1/20000熱電対：B、R、S、N、PL Ⅱ、W5Re/W26Re:0.3℃、K、E、J、T、U、L:0.1℃測温抵抗体：Pt100、JPt100:0.03℃/0.1℃、Pt1000、Pt50:0.1℃

ページトップに戻る

アナログ入力ユニット

アナログ入力

L60AD4 入力チャンネル数：4ch
入力電圧：DC-10～10V
入力電流：DC0～20mA
変換速度：20μs/ch
分解能：1/20000

アナログ入力

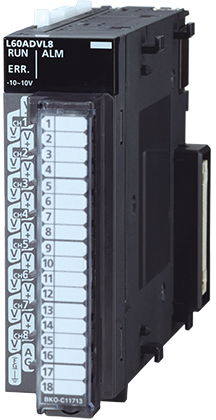

L60ADVL8 入力チャンネル数：8ch
入力電圧：DC-10～10V
変換速度：1ms/ch
分解能：1/16000

アナログ入力

L60ADIL8 入力チャンネル数：8ch
入力電流：DC0～20mA
変換速度：1ms/ch
分解能：1/8000

2チャンネル間絶縁
アナログ入力

L60AD4-2GH 入力チャンネル数：4ch
入力電圧：DC-10～10V
入力電流：DC0～20mA
変換速度：40μs/2ch
分解能：1/32000

ページトップに戻る

アナログ出力ユニット

アナログ出力

L60DA4 出力チャンネル数：4ch
出力電圧：DC-10～10V
出力電流：DC0～20mA
変換速度：20μs/ch
分解能：1/20000

アナログ出力

L60DAVL8 出力チャンネル数：8ch
出力電圧：DC-10～10V
変換速度：200μs/ch
分解能：1/16000

アナログ出力

L60DAIL8 出力チャンネル数：8ch
出力電流：DC0～20mA
変換速度：200μs/ch
分解能：1/8000

ページトップに戻る

アナログ入出力ユニット

アナログ入出力

L60AD2DA2 ［入力仕様］
入力チャンネル数：2ch
入力電圧：DC-10～10V
入力電流：DC0～20mA
変換速度：80μs/ch
分解能：1/12000 ［出力仕様］
出力チャンネル数：2ch
出力電圧：DC-10～10V
出力電流：DC0～20mA
変換速度：80μs/ch
分解能：1/12000

ページトップに戻る

温度入力ユニット

測温抵抗体入力

L60RD8 入力チャンネル数：8ch
入力測温抵抗体：Pt1000、Pt100（JIS C 1604−2013）、JPt100（JIS C 1604−1981）、Pt50（JIS C 1604−1981）、Ni500（DIN 43760 1987）、Ni120（DIN 43760 1987）、Ni100（DIN 43760 1987）、Cu100（GOST 6651−2009、α=0.00428）、Cu50（GOST 6651−2009、α=0.00428）
変換速度：40ms/ch
分解能：0.1℃

■ マルチ入力/アナログ入力/温度入力　機能一覧

機　　能			マルチ入力（電圧/電流/温度）ユニット	アナログ入力ユニット				アナログ入出力ユニット	温度入力ユニット
機　　能			L60MD4-G	L60AD4	L60ADVL8	L60ADIL8	L60AD4-2GH	L60AD2DA2	L60RD8
チャンネル間絶縁			●	─	─	─	●^*1	─	─
AD変換方式	サンプリング機能		●	●	●	●	●	●	●
	平均処理	時間平均	●	●	●	●	●	●	●
		回数平均	●	●	●	●	●	●	●
		移動平均	●	●	●	●	●	●	●
一次遅れフィルタ機能			─	─	─	─	●	─	─
ディジタルフィルタ機能			─	─	─	─	●	─	─
変換速度切換機能			─	●	─	─	─	─	─
入力レンジ拡張機能			●	●^*2	●	●	●	●	─
最大値・最小値ホールド機能			●	●	●	●	●	●	●
断線検出機能			●	─	─	─	─	─	●
入力信号異常検出機能			●	●	●	●	●	●	─
入力信号異常検出拡張機能			─	●^*2	●	●	─	─	─
警報出力機能	プロセスアラーム		●	●	●	●	●	─	●
警報出力機能	レートアラーム		●	─	─	─	●	─	●
スケーリング機能			●	●	●	●	●	●	●
センサ2点補正機能			─	─	─	─	─	─	●
シフト機能			─^*3	●^*2	─^*3	─^*3	●	─^*3	●
ディジタルクリップ機能			─^*3	●^*2	─^*3	─^*3	●	─^*3	─
差分変換機能			─^*3	●^*2	─^*3	─^*3	●	─^*3	─
ロギング機能			─^*4	●^*2	─^*4	─^*4	●	●	─^*4
流量積算機能			─	●^*2	─	─	─	─	─
トリガ変換機能			─	─	─	─	●	─	─
自由演算機能			─	─	─	─	─	●^*5	─
自由変換特性機能			─	─	─	─	─	●^*5	─
自由変換特性機能＋自由演算機能			─	─	─	─	─	●^*5	─

*1. 2チャンネル間絶縁となり、CH1/CH2⇔CH3/CH4間で絶縁します。
*2. シリアルNo.の上5桁が“13041”以降で使用できます。
*3. シフト機能、ディジタルクリップ機能、差分変換機能を使用する場合、ファンクションブロック（FB）を使用してください。
ファンクションブロック（FB）は三菱電機FAサイトのMELSOFT Libraryより無料でダウンロードできます。
*4. ロギング機能を使用する場合、CPUユニットのデータロギング機能を使用してください。
*5. シリアルNo.の上5桁が“17042”以降で使用できます。

■ アナログ出力　機能一覧

機　　能		アナログ出力ユニット			アナログ入出力ユニット
機　　能		L60DA4	L60DAVL8	L60DAIL8	L60AD2DA2
アナログ出力HOLD/CLEAR機能		●	●	●	●
スケーリング機能		●	●	●	●
警報出力機能	プロセスアラーム	●	●	●	●
波形出力機能		●^*6	●	●	●
波形出力ステップ実行機能		●^*6	●	●	●
自由演算機能		─	─	─	●^*7
自由変換特性機能		─	─	─	●^*7
自由変換特性機能＋自由演算機能		─	─	─	●^*7

*6. シリアルNo.の上5桁が“14041”以降で使用できます。
*7. シリアルNo.の上5桁が“17042”以降で使用できます。

ページトップに戻る

温度調節ユニット

熱電対入力

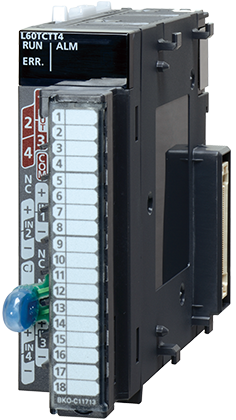

L60TCTT4 入力チャンネル数：4ch

L60TCTT4BW 入力チャンネル数：4ch
ヒータ断線検知機能付

測温抵抗体入力

L60TCRT4 入力チャンネル数：4ch

L60TCRT4BW 入力チャンネル数：4ch
ヒータ断線検知機能付

機　　能	L60TCTT4	L60TCTT4BW	L60TCRT4	L60TCRT4BW
機　　能	熱電対入力		測温抵抗体入力
標準制御	●	●	●	●
加熱冷却制御	●	●	●	●
セルフチューニング機能	●	●	●	●
ピーク電流抑制機能	●	●	●	●
同時昇温機能	●	●	●	●
サンプリング周期切換機能	●	●	●	●
温度入力モード	●	●	●	●
温度調節モード	●	●	●	●
ヒータ断線検知機能	─	●	─	●
