ブロックタイプリモートユニット
ブロックタイプリモートユニットは、CC-Link IE TSNのデバイス局です。設備に合わせて、入出力機器をより簡単に分散配置できます。入力/出力ユニットは、制御システムの基本となるスイッチやセンサ、アクチュエータなど、ON/OFF信号を扱う各種機器と接続できます。アナログユニットは、電圧・電流などのアナログ値を扱う機器と接続できます。また、安全機能付きブロックタイプリモートユニットを安全CPUユニットと組み合わせることにより、安全通信を実現できます。
- スイッチのみで簡単にパラメータを設定可能*1
- ユニットの電源電圧降下を検知可能
- スプリングクランプ端子台により配線工数が削減可能
- 入力ユニットはIEC 61131-2（デジタル入力標準動作範囲）Type3に準拠しており、様々なセンサを接続可能*1
- CC-Link IEフィールドネットワークのデバイス局としても動作可能*1
- 安全機能付きブロックタイプリモートユニットで安全制御も可能
- ユニット間同期周期に入力・出力タイミングを合わせられるため、システムの高精度な制御が可能*1
システムを簡単に立上げ可能*1
ユニット正面のスイッチでIPアドレスを設定するだけで、設置後すぐに使用できます。ユニットの各種機能もスイッチで簡単に設定でき、エンジニアリングソフトウェアによる設定が不要です。
CC-Link IEフィールドネットワークのデバイス局としても動作可能*1
ユニット正面のスイッチで設定することで、CC-Link IEフィールドネットワークのデバイス局として動作します。これにより、CC-Link IE TSN/CC-Link IEフィールドネットワークの2つのネットワークをご使用の場合でもユニットを共通化でき、補用品を削減できます。
- *1.安全機能付きブロックタイプリモートユニットは対応していません。
入力ユニット
- 入力応答時間を0ms/0.2ms/1ms/1.5ms/5ms/10ms/20ms/70msから選択できます（初期設定は1msです）
- 入力ON/OFF電圧および電流はIEC 61131-2（デジタル入力標準動作範囲）Type3に準拠しており、様々なセンサを接続できます
- ユニット正面の機能設定スイッチにより、エンジニアリングソフトウェアによる設定なしで動作するため、立上げ時間を短縮できます
スプリングクランプ端子台
| 形 名 | 入力形式 DC入力 | 入力点数 | 定格入力電圧/電流 | 外部接続 |
|---|---|---|---|---|
| NZ2GN2S1-16D | プラスコモン/マイナスコモン | 16点 | DC24V（6.6mA） | 1線式 |
| NZ2GN2S1-32D | プラスコモン/マイナスコモン | 32点 | DC24V（6mA） | 1線式 |
ネジ端子台
| 形 名 | 入力形式 DC入力 | 入力点数 | 定格入力電圧/電流 | 外部接続 |
|---|---|---|---|---|
| NZ2GN2B1-16D | プラスコモン/マイナスコモン | 16点 | DC24V（6.6mA） | 1線式 |
| NZ2GN2B1-32D | プラスコモン/マイナスコモン | 32点 | DC24V（6mA） | 1線式 |
センサコネクタ（e-CON）
| 形 名 | 入力形式 DC入力 | 入力点数 | 定格入力電圧/電流 | 外部接続 |
|---|---|---|---|---|

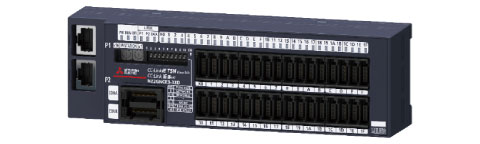

| NZ2GNCE3-32D | プラスコモン | 32点 | DC24V（6.6mA） | 3線式 |
40ピンコネクタ
| 形 名 | 入力形式 DC入力 | 入力点数 | 定格入力電圧/電流 | 外部接続 |
|---|---|---|---|---|
| NZ2GNCF1-32D | プラスコモン/マイナスコモン | 32点 | DC24V（6.6mA） | 1線式 |
出力ユニット
- データリンクからの解列時やマスタ局のシーケンサCPUユニットがSTOP状態のとき、直前の出力値を保持するか、クリアするかを選択できます
- 出力過負荷/過熱保護機能により、ユニットの故障を防止します
- ユニット正面の機能設定スイッチにより、エンジニアリングソフトウェアによる設定なしで動作するため、立上げ時間を短縮できます
スプリングクランプ端子台
| 形 名 | 出力形式 トランジスタ出力 | 出力点数 | 定格負荷電圧/最大負荷電流 | 外部接続 |
|---|---|---|---|---|
| NZ2GN2S1-16T | シンク | 16点 | DC12/24V（0.5A/点、4A/コモン） | 1線式 |
| NZ2GN2S1-16TE | ソース | 16点 | DC12/24V（0.5A/点、4A/コモン） | 1線式 |
| NZ2GN2S1-32T | シンク | 32点 | DC12/24V（0.5A/点、5A/コモン） | 1線式 |
| NZ2GN2S1-32TE | ソース | 32点 | DC12/24V（0.5A/点、5A/コモン） | 1線式 |
| 形 名 | 出力形式 トランジスタ出力 | 出力点数 | 定格負荷電圧/最大負荷電流 | 外部接続 |
|---|---|---|---|---|
| NZ2GN2B1-16T | シンク | 16点 | DC12/24V（0.5A/点、4A/コモン） | 1線式 |
| NZ2GN2B1-16TE | ソース | 16点 | DC12/24V（0.5A/点、4A/コモン） | 1線式 |
| NZ2GN2B1-32T | シンク | 32点 | DC12/24V（0.5A/点、5A/コモン） | 1線式 |
| NZ2GN2B1-32TE | ソース | 32点 | DC12/24V（0.5A/点、5A/コモン） | 1線式 |
40ピンコネクタ
| 形 名 | 出力形式 トランジスタ出力 | 出力点数 | 定格負荷電圧/最大負荷電流 | 外部接続 |
|---|---|---|---|---|
| NZ2GNCF1-32T | シンク | 32点 | DC12/24V（0.1A/点、3.2A/コモン） | 1線式 |
入出力混合ユニット
- 1つのユニットで入力ユニットと出力ユニットの両方の機能が使用できます
- 入力応答時間を0ms/0.2ms/1ms/1.5ms/5ms/10ms/20ms/70msから選択できます（初期設定は1msです）
- 入力ON/OFF電圧および電流はIEC 61131-2（デジタル入力標準動作範囲）Type3に準拠しており、様々なセンサを接続できます
- データリンクからの解列時やマスタ局のシーケンサCPUユニットがSTOP状態のとき、直前の出力値を保持するか、クリアするかを選択できます
- 出力過負荷/過熱保護機能により、ユニットの故障を防止します
- ユニット正面の機能設定スイッチにより、エンジニアリングソフトウェアによる設定なしで動作するため、立上げ時間を短縮できます
スプリングクランプ端子台
| 形 名 | 入力形式 DC入力 |
入力点数 | 定格入力電圧/ 電流 |
出力形式 トランジスタ出力 |
出力点数 | 定格負荷電圧/ 最大負荷電流 |
外部接続 |
|---|---|---|---|---|---|---|---|
| NZ2GN2S1-32DT | プラスコモン | 16点 | DC24V（6mA） | シンク | 16点 | DC24V （0.5A/点、4A/コモン） |
1線式 |
| NZ2GN2S1-32DTE | マイナスコモン | 16点 | DC24V（6mA） | ソース | 16点 | DC24V （0.5A/点、4A/コモン） |
1線式 |
ネジ端子台
| 形 名 | 入力形式 DC入力 |
入力点数 | 定格入力電圧/ 電流 |
出力形式 トランジスタ出力 |
出力点数 | 定格負荷電圧/ 最大負荷電流 |
外部接続 |
|---|---|---|---|---|---|---|---|
| NZ2GN2B1-32DT | プラスコモン | 16点 | DC24V（6mA） | シンク | 16点 | DC24V （0.5A/点、4A/コモン） |
1線式 |
| NZ2GN2B1-32DTE | マイナスコモン | 16点 | DC24V（6mA） | ソース | 16点 | DC24V （0.5A/点、4A/コモン） |
1線式 |
センサコネクタ（e-CON）
| 形 名 | 入力形式 DC入力 |
入力点数 | 定格入力電圧/ 電流 |
出力形式 トランジスタ出力 |
出力点数 | 定格負荷電圧/ 最大負荷電流 |
外部接続 |
|---|---|---|---|---|---|---|---|
| NZ2GNCE3-32DT | プラスコモン | 16点 | DC24V（6.6mA） | シンク | 16点 | DC24V （0.5A/点、4A/コモン） |
3線式 |
アナログ入力ユニット
- アナログ入力の変換速度は200µs/CHです
- ユニット正面の機能設定スイッチにより、エンジニアリングソフトウェアによる設定なしでユニットを動作するため、立上げ時間を短縮できます
スプリングクランプ端子台
| 形 名 | 入力形式 | チャンネル数 |
|---|---|---|
| NZ2GN2S-60AD4 | アナログ電圧・電流入力 | 4CH |
ネジ端子台
| 形 名 | 入力形式 | チャンネル数 |
|---|---|---|
| NZ2GN2B-60AD4 | アナログ電圧・電流入力 | 4CH |
アナログ出力ユニット
- アナログ出力の変換速度は200µs/CHです
- ユニット正面の機能設定スイッチにより、エンジニアリングソフトウェアによる設定なしで動作するため、立上げ時間を短縮できます
スプリングクランプ端子台
| 形 名 | 出力形式 | チャンネル数 |
|---|---|---|
| NZ2GN2S-60DA4 | アナログ電圧・電流出力 | 4CH |
ネジ端子台
| 形 名 | 出力形式 | チャンネル数 |
|---|---|---|
| NZ2GN2B-60DA4 | アナログ電圧・電流出力 | 4CH |
防水・防塵タイプ（IP67）リモートユニット
- IP67対応のため制御盤が不要となり、コスト削減・省スペース化が可能です
入力ユニット
- 入力応答時間を0ms/0.2ms/1ms/1.5ms/5ms/10ms/20ms/70msから選択できます
防水コネクタ（ネジ）
| 形 名 | 入力形式 DC入力 | 入力点数 | 定格入力電圧/電流 | 外部接続 |
|---|---|---|---|---|
| NZ2GN12A4-16D | プラスコモン | 16点 | DC24V（7.3mA） | 2～4線式 |
| NZ2GN12A4-16DE | マイナスコモン | 16点 | DC24V（7.3mA） | 2～4線式 |
出力ユニット
- 最大負荷電流が4A/点のため、大きな負荷を接続できます
防水コネクタ（ネジ）
| 形 名 | 出力形式 トランジスタ出力 | 出力点数 | 定格負荷電圧/最大負荷電流 | 外部接続 |
|---|---|---|---|---|
| NZ2GN12A2-16T | シンク | 16点 | DC12/24V （2A/点、4A/点、12A/コモン）*2 |
2線式 |
| NZ2GN12A2-16TE | ソース | 16点 | DC12/24V （2A/点、4A/点、12A/コモン）*2 |
2線式 |
入出力混合ユニット
- 1つのユニットで入力ユニットと出力ユニットの両方の機能が使用できます
- 入力応答時間を0ms/0.2ms/1ms/1.5ms/5ms/10ms/20ms/70msから選択できます
- 最大負荷電流が4A/点のため、大きな負荷を接続できます
防水コネクタ（ネジ）
| 形 名 | 入力形式 DC入力 |
入力点数 | 定格入力電圧/ 電流 |
出力形式 トランジスタ出力 |
出力点数 | 定格負荷電圧/ 最大負荷電流 |
外部接続 |
|---|---|---|---|---|---|---|---|
| NZ2GN12A42-16DT | プラス コモン |
8点 | DC24V （7.3mA） |
シンク | 8点 | DC12/24V （2A/点、 4A/点、 12A/コモン）*2 |
2～4線式（入力） 2線式（出力） |
| NZ2GN12A42-16DTE | マイナス コモン |
8点 | DC24V （7.3mA） |
ソース | 8点 | DC12/24V （2A/点、 4A/点、 12A/コモン）*2 |
2～4線式（入力） 2線式（出力） |
- *2.出力端子によって、最大負荷電流仕様が異なります。詳細は、マニュアルをご参照ください。
FPGAユニット<sup>NEW</sup>
- FPGAにより、µsオーダーで高速・高精度に入出力制御ができます
- 入出力値の演算はFPGAでnsオーダーで処理し、インテル® Quartus® Prime 開発ソフトウェア*3にて自由に論理回路設計ができます
- 上位とのEthernet通信は用途・状況に応じて様々な方式を選択可能で、立ち上げ時や付帯設備向けにスタンドアローンでも動作できます
- 独自に設計した複雑な論理回路をFPGAに書き込むことができ、内製しているFPGAボードやマイコンボードの置換えに最適です
- ロギングデータをCSVファイルに加工し、FTP（クライアント）で転送可能です。また、CC-Link IE TSN通信と同時使用も可能です
- シンプルCPU通信にも対応しており、CPUユニットに直結できます
- 搭載しているFPGAの仕様は下表のとおりです
| 項 目 | 仕 様 | |
|---|---|---|
| 搭載FPGA | デバイス名 | 5CGXFC7D6F27I7N（インテル®社製Cyclone® Vシリーズ） |
| 回路容量 | LUTs=149.5k（650kGates）、Block RAM=7000Kbits | |
| ユーザー使用可能容量（推奨値）*4 | LUTs=35k（150kGates）、Block RAM=4400Kbits | |
| システムクロック | 100MHz | |
- *3.インテル® Quartus® Prime 開発ソフトウェアはインテル株式会社の製品です。インテル社製品に関するお問合わせは、インテル社にご連絡ください。お問合せ先は、以下ウェブサイトをご参照ください。
www.intel.com - *4.論理合成結果でTiming Violationが発生した場合は、ユーザー回路を見直してください。
基本ユニット
DC入出力タイプ
| 形 名 | DC入力点数 | トランジスタ出力点数 |
|---|---|---|
| NZ2GN2S-D41P01 | 48（4点1コモン、プラスコモン/マイナスコモン） | 48（4点1コモン、シンク、0.1A/点） |
差動入出力タイプ
| 形 名 | 差動入力点数 | 差動出力点数 | 差動入出力（兼用）点数 |
|---|---|---|---|
| NZ2GN2S-D41D01 | 24（4逓倍時10Mpps*5） | 24（4逓倍時10Mpps） | 3（2逓倍時5Mpps） |
- *5.EMC指令への適合が不要な場合は、16Mppsまで使用可能です。
DC入出力/差動入出力タイプ
| 形 名 | DC入力点数 | トランジスタ出力点数 | 差動入力点数 | 差動出力点数 | 差動入出力（兼用）点数 |
|---|---|---|---|---|---|
| NZ2GN2S-D41PD02 | 32 （4点1コモン、プラスコモン/マイナスコモン） |
32 （4点1コモン、シンク、0.1A/点） |
8（4逓倍時10Mpps*6） | 8（4逓倍時10Mpps） | 1（2逓倍時5Mpps） |
- *6.EMC指令への適合が不要な場合は、16Mppsまで使用可能です。
拡張ユニット
- 基本ユニットの入出力点数を追加できます。接続可能台数は1台までです。基本ユニットに搭載しているFPGAより制御可能です
スプリングクランプ端子台 DC入出力タイプ
| 形 名 | DC入力点数 | トランジスタ出力点数 |
|---|---|---|
| NZ2EX2S-D41P01 | 48（4点1コモン、プラスコモン/マイナスコモン） | 48（4点1コモン、シンク、0.1A/点） |
スプリングクランプ端子台 差動入出力タイプ
| 形 名 | 差動入力点数 | 差動出力点数 | 差動入出力（兼用）点数 |
|---|---|---|---|
| NZ2EX2S-D41D01 | 24（4逓倍時10Mpps*7） | 24（4逓倍時10Mpps） | 3（2逓倍時5Mpps） |
- *7.EMC指令への適合が不要な場合は、16Mppsまで使用可能です。
スプリングクランプ端子台 アナログ入出力タイプ
| 形 名 | アナログ入力点数 | アナログ出力点数 |
|---|---|---|
| NZ2EX2S-D41A01 | 36（電圧・電流、4µs/36点） | 6（電圧・電流、6µs/6点） |
安全機能付きブロックタイプリモートユニット
- 安全通信機能に対応したブロックタイプリモートユニットです
- MELSEC iQ-Rシリーズ安全CPUユニットと組み合わせて安全制御を行えます
入力ユニット
- 安全機能付きの入力ユニットです
- 入力点ごとに単一配線、二重配線が選択できます
- 国際安全規格「ISO 13849-1 カテゴリ4 PL e」、「IEC 61508 SIL 3」に適合しています
スプリングクランプ端子台
| 形 名 | 入力形式 DC入力 | 入力点数 | 定格入力電圧/電流 | 外部接続 |
|---|---|---|---|---|
| NZ2GNSS2-8D | マイナスコモン | 単一配線時:8点 二重配線時:4点 |
DC24V（7.3mA） | 2線式 |
出力ユニット
- 安全機能付きの出力ユニットです
- 出力点ごとに単一配線、二重配線が選択できます
- 国際安全規格「ISO 13849-1 カテゴリ4 PL e」、「IEC 61508 SIL 3」に適合しています
スプリングクランプ端子台
| 形 名 | 出力形式 トランジスタ出力 | 出力点数 | 定格負荷電圧/最大負荷電流 | 外部接続 |
|---|---|---|---|---|
| NZ2GNSS2-8TE | ソース＋ソース | 単一配線時:8点 二重配線時:4点 |
DC24V（0.5A/点、4A/コモン） | 2線式 |
入出力混合ユニット
- 安全機能付きの入出力混合ユニットです
- 入力点、出力点ごとに単一配線、二重配線が選択できます
- 国際安全規格「ISO 13849-1 カテゴリ4 PL e」、「IEC 61508 SIL 3」に適合しています
- ファストロジック機能搭載により、ユニット内部のロジックで安全制御が可能です。安全CPUユニットやネットワークの処理速度に影響されずに、高速な制御を実現します（応答速度：5.8ms*8）
- *8.パラメータ設定により異なります。
スプリングクランプ端子台
| 形 名 | 入力形式 DC入力 |
入力点数 | 定格入力電圧/ 電流 |
出力形式 トランジスタ出力 |
出力点数 | 定格負荷電圧/ 最大負荷電流 |
外部接続 |
|---|---|---|---|---|---|---|---|
| NZ2GNSS2-16DTE | マイナス コモン |
単一配線時:8点 二重配線時:4点 |
DC24V （7.3mA） |
ソース＋ソース | 単一配線時:8点 二重配線時:4点 |
DC24V （0.5A/点、 4A/コモン） |
2線式 |
防水・防塵タイプ（IP67）入出力混合ユニット
- 安全機能付きの入出力混合ユニットです
- 国際安全規格「ISO 13849-1 カテゴリ4 PL e」、「IEC 61508 SIL 3」（NZ2GNS12A2-14DTはカテゴリ3）に適合しています
- IP67対応のため制御盤が不要となり、コスト削減・省スペース化が可能です
- 最大負荷電流が4A/点のため、大きな負荷を接続できます
- ファストロジック機能搭載により、ユニット内部のロジックで安全制御が可能です。安全CPUユニットやネットワークの処理速度に影響されずに、高速な制御を実現します（応答速度：5.8ms*9）
- *9.パラメータ設定により異なります。
防水コネクタ（ネジ）
| 形 名 | 入力形式 DC入力 |
入力点数 | 定格入力電圧/ 電流 |
出力形式 トランジスタ出力 |
出力点数 | 定格負荷電圧/ 最大負荷電流 |
外部接続 |
|---|---|---|---|---|---|---|---|
| NZ2GNS12A2-14DT | マイナス コモン |
単一配線時： 12点 二重配線時： 6点 |
DC24V （6.8mA） |
ソース+シンク | 単一配線不可 二重配線時： 2点 |
DC24V （2A/点、4A/点、 6A/コモン）*10 |
2線式 |
| NZ2GNS12A2-16DTE | マイナス コモン |
単一配線時： 12点 二重配線時： 6点 |
DC24V （6.8mA） |
ソース＋ソース | 単一配線時： 4点 二重配線時： 2点 |
DC24V （2A/点、4A/点、 8A/コモン）*10 |
2線式 |
- *10.出力端子によって、最大負荷電流仕様が異なります。詳細は、マニュアルをご参照ください。
