Factory Automation

シーケンサ ネットワーク関連製品 CC-Link IE TSN 製品紹介

駆動機器/GOT

ACサーボやインバータ、ロボットに加え、リニアトラックシステムやテンションメータなどの様々な駆動機器がCC-Link IE TSNに対応しております。MELSEC MXコントローラやモーションユニットを使用することで、高速高精度な同期制御が可能となり、生産設備の性能向上に貢献します。

装置の安全に欠かせない安全通信に対応した機器も多数取り揃えており、従来のネットワークでは不可能だった駆動制御と安全制御の混在の実現により、安全性を担保しながらも柔軟なネットワークを構築可能です。

また、表示器（GOT）もCC-Link IE TSNに対応しており、生産現場から収集したデータを活用することで、現場の状況をリアルタイムに把握できるだけでなく、GOT Drive などの連携機能を活用したACサーボやインバータの予防保全も実現します。

ACサーボ MELSERVO-J5シリーズClass BClass A

  • MR-J5-G
  • MR-J5W-G
  • MR-J5-G-HS/RJ
  • MR-J5D-G4

今までにない価値を共創する。新世代シリーズMELSERVO-J5

  • モーションユニットと組み合わせて、正確な同期駆動が可能です
  • 多軸サーボアンプ/ドライブユニットもラインアップしています
  • 安全通信に対応したMR-J5-G-HS/MR-J5-G-RJ/MR-J5W□-G/MR-J5D□-G4は、STO/SS1/SS2/SOS/SBC/SLS/SSM/SDI/SLI/SLTの安全監視機能に対応しています
MR-J5-G / MR-J5W3-G / MR-J5D3-G4

リニアトラックシステムMTR-Sシリーズ　リニアトラック制御ユニットClass B

  • MTR-SCU00-4GNEW
  • MTR-SCU00-PGNEW

生産ラインを変革するリニアトラックシステム

  • リニアトラックシステム*1は、トラックモジュールの組合せにより柔軟なラインレイアウトを構築できます
  • MELSERVOで培った高度なモーション制御による低振動・高速高精度位置決めが可能です
  • MELSEC iQ-Rシリーズでの制御により、MR-J5シリーズや周辺機器と同期連携することでタクトタイムを短縮できます
  • *1.モーションユニットRD78Gのみ対応しています。
リニアトラック制御ユニット

汎用インバータ FREQROL-A800/E800シリーズ

  • FR-A800-GNClass BClass A
  • FR-E800-E/SCEClass A

卓越した性能と妥協なき高品質

  • 1Gbps/100Mbps*2の高速通信に加え、効率的なプロトコルにより生産現場のデータをリアルタイムに収集できます
  • リアルタイム性が要求される制御通信と、TCP/IP通信を混在できます
  • 安全通信に対応したFR-E800-SCEは、STO/SS1/SLS/SBC/SSMの安全監視機能に対応しています
  • *2.FR-E800-E/SCEは100Mbpsのみ対応しています。
    FR-A800-GNでの100Mbpsは製造年月2020年9月以降のインバータで使用可能です。
FR-A800-GN / FR-E800-E/SCE

LM7-□LG形テンションメータClass BClass A

  • LM7-1LGNEW
  • LM7-2LGNEW

CC-Link IE TSNで張力制御をワンランクアップ

  • 三菱電機製LX形張力検出器だけでなく他社歪ゲージ式センサで検出した張力も取得できます
  • 高速な張力値データ更新により、張力変動が大きくなる加減速時においても張力変動をいち早く検知できます
  • 張力検出軸数により2機種をラインアップしており、使用用途に応じて機種を選択可能です
LM7-□LG形テンションメータ

産業用・協働ロボット MELFA FR/CR/ASSISTAシリーズ コントローラClass B

iQ Platformに対応したコントローラ

  • 生産現場の各種コントローラ・表示器・エンジニアリング環境・ネットワークをシームレスに統合します
  • マルチCPU構成により、FA機器との親和性が飛躍的に向上しました。そのため、巧緻な制御や情報管理も、高速かつ簡単に行えます*3
  • CC-Link IE TSNマスタ・ローカルユニットを介し、安全シーケンサの安全リモートユニットに接続された安全機器を利用できます**3
  • スタンドアローンタイプのコントローラにも対応しています*4
  • *3.Rタイプのコントローラのみ。
  • *4.ネットワークベースカードオプションが必要となります
CR800CR860

表示器 GOT3000シリーズClass A

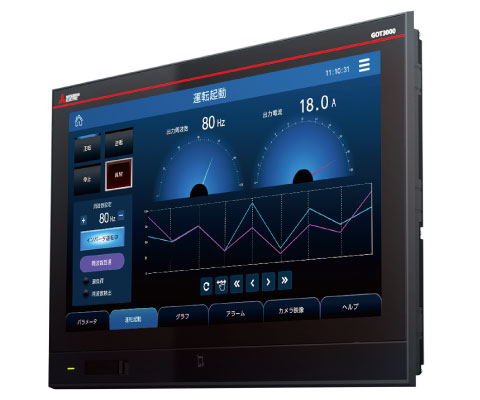

  • GT37モデル（GT37□□-□□□□）NEW

革新のテクノロジーで、現場のDX化に貢献

  • 高速通信により生産現場のデータをリアルタイムに収集できます
  • Ethernetを2ポート標準搭載しています。Port1のみCC-Link IE TSN Class Aに対応し、リモート局として使用できます
GT37モデル

表示器 GOT3000シリーズ/GOT2000シリーズ CC-Link IE TSN通信ユニットClass B

FA機器との連携をさらに強化し、設備の見える化、生産性の向上・効率化に貢献

  • CC-Link IE TSN対応のGOT通信ユニットです
  • CC-Link IE TSNのローカル局として使用できます
  • GT37*5、GT27、GT25*6に対応しています
  • *5.別途拡張インタフェース変換ユニット（GT37-IF2000）が必要です。
  • *6.GT2505、GT2512-WX、GT2510-WX、GT2507-W、GT2507T、GT2506HS、GT2505HSは対応していません。
GT25-J71GN13-T2
