パートナー製品

産業用スイッチングHUB

  • DT135TXAClass A
  • 10Mbps/100Mbps/1Gbpsの伝送速度に対応しています
  • 5ポート搭載のコンパクトサイズです
  • 電源はDC12～48Vのワイドレンジ対応。2系統の電源入力（冗長電源）ができます
  • スター型、ライン型、スター型・ライン型混在のネットワークを構築できます
  • UL、CE、FCC規格取得済みのため、欧米への輸出にも対応できます
DT135TXA

ケーブル

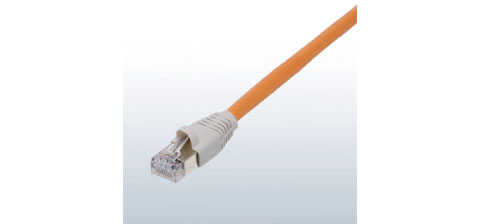

  • SC-E5EWシリーズ
  • 1000BASE-T規格に適合、遮蔽性に優れた二重シールド付きEthernetケーブルです
  • 1m～100mまで1m単位で使用できます。屋内可動部用ケーブルの場合は1m～45mです。
    1m以下のケーブル長もラインアップしています
SC-E5EWシリーズ
項 目 SC-E5EW-S□M*1 SC-E5EW-S□M-MV*2 SC-E5EW-S□M-L*3
ケーブル種別 カテゴリ5e以上（二重シールド付き・STP）ストレートケーブル
芯線数 8芯（4対撚）
二重遮蔽 アルミ/ポリエステルテープ、錫めっき軟銅線編組
敷設環境 屋内用 屋内可動部用 屋内・屋外用
ケーブル外被 難燃PVC、仕上り外径6.8mm 難燃PVC、仕上り外径6.5mm LAPシース、仕上り外径10mm
コネクタ シールド付きRJ-45、ストレート結線
準拠規格 IEEE 802.3 1000BASE-T
ANSI/TIA/EIA-568-B（Category 5e）ISO/IEC 11801
  • *1.□：ケーブル長（0.5m、1～100m（1m単位））
  • *2.□：ケーブル長（0.1m、0.2m、0.3m、0.5m、1～45m（1m単位））
  • *3.□：ケーブル長（1～100m（1m単位））

中継アダプタ

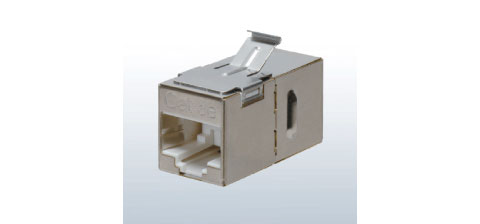

  • SPAD-RJ45S-E5E
  • ケーブルの延長（中継接続）やパッチコードとの接続に使用できます
  • 制御盤内外の切離し（盤面取付け）、パッチパネルで使用できます
中継アダプタ
項 目 仕 様
適合コネクタ シールド付きRJ-45
使用温度 -10℃～+60℃
準拠規格 IEEE 802.3 1000BASE-T
ANSI/TIA/EIA-568-B（Category 5e）
ISO/IEC 11801
  • ■北日本支社TEL：022-353-7814
  • ■北海道支店TEL：011-890-7515
  • ■首都圏第2支社TEL：03-3454-5511
  • ■中部支社TEL：052-722-7602
  • ■北陸支店TEL：076-252-9519
  • ■関西支社TEL：06-6454-0281
  • ■中四国支社TEL：082-285-2111
  • ■四国支店TEL：087-831-3186
  • ■九州支社TEL：092-483-8208

URL：www.melsc.co.jp/business/product/index.html

CLPA

その他、パートナー様CC-Link IE TSN製品に関するお問合せ、
また対応製品開発に関するご相談は、CLPAまでお願いいたします。
