シーケンサ MELSEC-Qシリーズ 特長 情報／ネットワーク
CC-Link IEコントローラネットワーク
コントローラ分散制御、およびフィールドネットワークをつなぐCC-Link IEコントローラネットワークユニット
CC-Link IEコントローラネットワークユニット
- 標準タイプ
- 外部電源供給機能付タイプ
- Ethernet規格のケーブル・コネクタの活用で、コスト削減が可能です。
- サイクリックデータ更新の性能が向上します。伝送遅れ時間が短くなり、アプリケーションの同期待ち時間も短縮できます。
- 256Kbyteのネットワーク型共有メモリ（サイクリックデータ）を同一ネットワーク上で実現しました。ネットワークNo.を分ける必要性がなく大容量データを扱うシステムを簡単に実現できます。
- QJ71GP21-SX、QJ71GP21S-SXは、CC-Link IEコントローラネットワークの管理局・通常局として使用できます。
■ 性能仕様*1
| 項 目 | 仕 様 | ||
|---|---|---|---|
| 1ネットワークあたりの 最大リンク点数 |
LB | 32K点（32768点、4Kバイト） （安全CPUの場合：16K点（16384点、2Kバイト）） |
|
| LW | 128K点（131072点、256Kバイト） （安全CPUの場合：16K点（16384点、32Kバイト）） |
||
| LX | 8K点（8192点、1Kバイト） | ||
| LY | 8K点（8192点、1Kバイト） | ||
| 1局あたりの 最大リンク点数 |
通常モード | 拡張モード*2 | |
| LB | 16K点（16384点、2Kバイト） | 32K点（32768点、4Kバイト） | |
| LW | 16K点（16384点、32Kバイト） | 128K点（131072点、256Kバイト） | |
| LX | 8K点（8192点、1Kバイト） | 8K点（8192点、1Kバイト） | |
| LY | 8K点（8192点、1Kバイト） | 8K点（8192点、1Kバイト） | |
| 通信速度 | 1Gbps | ||
| 1ネットワークあたりの接続局数 | 最大120台（管理局：1 通常局：119） | ||
| 接続ケーブル | 光ファイバーケーブル（マルチモードファイバー） | ||
| 総延長距離 | 66000m（120台接続時） | ||
| 局間距離（最大） | 550m（コア/クラッド＝50/125（μm）） | ||
| 最大ネットワーク数 | 239 | ||
| 最大グループ数 | 32 | ||
| トポロジー | リング型 | ||
- *1.管理局がユニバーサルモデルQCPUの場合です。
- *2.拡張モードを使用する場合、シリアルNo.上5桁“12052”以降のCC-Link IEコントローラネットワークユニット（QJ71GP21（S）-SX）、シリアルNo.上5桁“12052”以降のユニバーサルモデルQCPUおよび、Version 1.34L以降のGX Works2が必要です。また、全ての局が拡張モードに対応している必要があります。
トラブルに強いネットワーク
- ノイズに強い光ファイバーケーブルを使った二重ループの伝送方式によって、ケーブルの断線や電源ダウンなどの異常発生時もループバック機能で通信を継続できます。
- さらに外部供給電源機能付ユニットを使用すれば、シーケンサ、パソコンのシャットダウン時もループバックをせずに通信を継続。システムの安定運用を約束します。

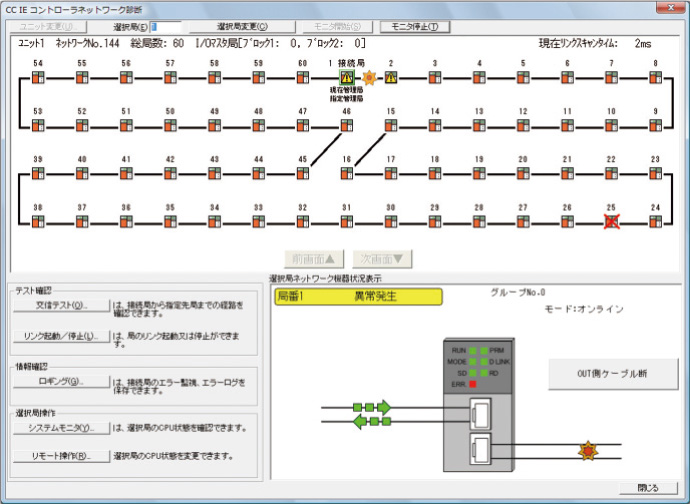

見やすいネットワーク接続状態
トラブル時の異常箇所などシステム全体のネットワーク接続状態をビジブル表示。
保守・メンテナンスコストの削減が可能です。
