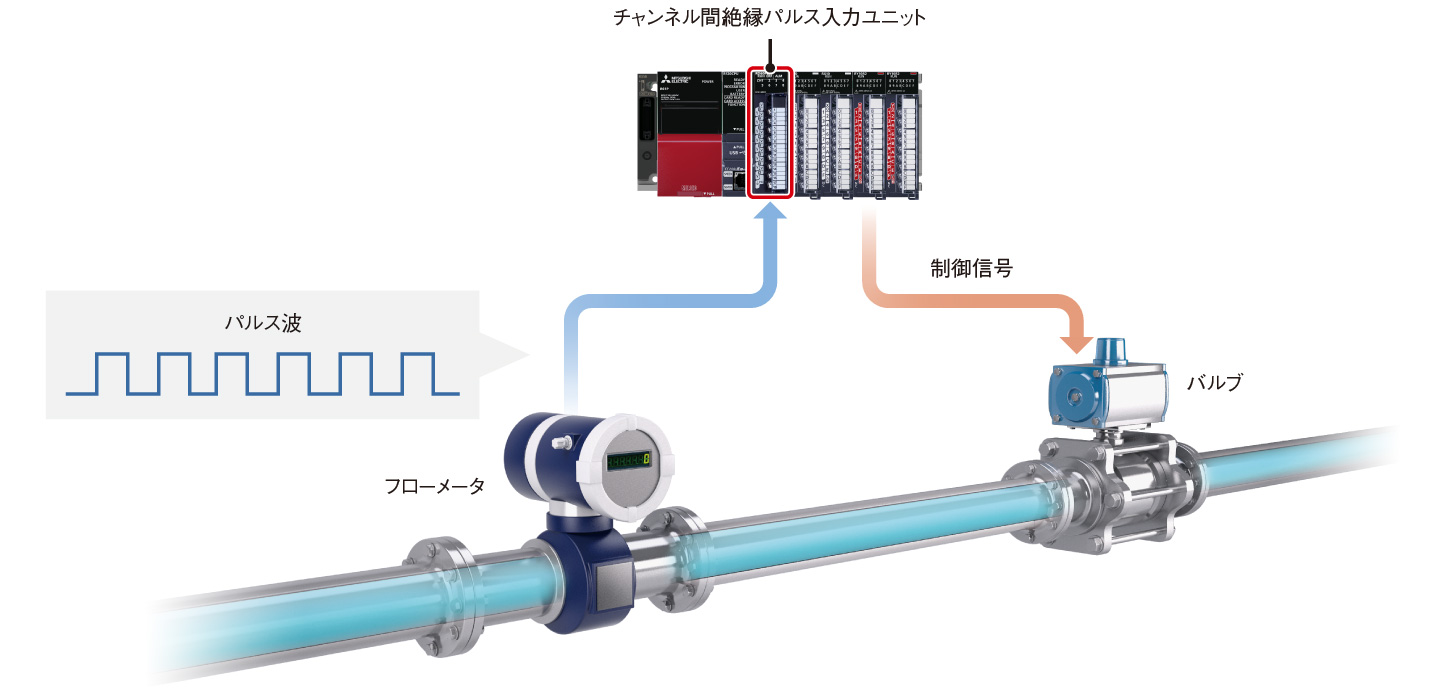

DC入力で最高30kpulse/sのパルス数計測が可能なユニットです。

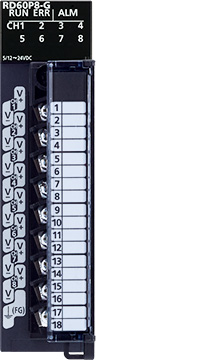

チャンネル間絶縁パルス入力ユニット性能仕様
| 項目 | RD60P8-G |
|---|---|
| チャンネル数［チャンネル］ | 8 |
| 絶縁耐圧 | 入出力端子とシーケンサ電源間：AC500Vrms 1分間 チャンネル間：AC1780V 1分間 |
| 絶縁抵抗 | 入出力端子とシーケンサ電源間：DC500V 10MΩ以上 チャンネル間：DC500V 10MΩ以上 |
| カウント入力信号 | |
| 1相 | ● |
| 信号レベル | DC5V/DC12～24V |
| カウンタ | |
| 計数速度（最高）［pulse/s］ | 30k |
| 計数範囲 | サンプリングパルス数：16ビット符号なしバイナリ（0～32767） 積算カウント値：32ビット符号なしバイナリ（0～99999999） 入力パルス値：32ビット符号なしバイナリ（0～2147483647） |
| カウント形式 | リニアカウンタ方式、リングカウンタ方式 |
| 外部配線接続形式*1 | |
| 18点ネジ端子台 | ● |
*1.使用可能なオプションについては、各製品のマニュアルをご参照ください。
