MELSEC iQ-Rシリーズ

入出力ユニット

制御システムの基本となるスイッチやセンサ、アクチュエータなど、ON/OFF信号を扱う各種機器とシーケンサ間のインタフェースです。MELSEC iQ-Rシリーズの入出力ユニットは、従来シリーズと比べて機能が強化されており1台のユニットで様々な用途に使用できるため、導入・保守コストの削減に貢献します。
配線のしやすさ、接続する機器の特性や点数など、用途に合わせて最適なユニットをお選びいただけます。

DC入力+:プラスコモン:マイナスコモン+/−:プラス/マイナスコモン共用

  • DC24V

    • RX40C7-TSスプリングクランプ端子台16点+/−
    • RX40C7ネジ端子台16点+/−
    • RX41C4-TSスプリングクランプ端子台32点+/−
    • RX41C440ピンコネクタ32点+/−
    • RX42C440ピンコネクタ×264点+/−
  • DC5/12V

    RX70C4
    • RX70C4ネジ端子台16点+/−
    • RX71C440ピンコネクタ32点+/−
    • RX72C440ピンコネクタ×264点+/−
  • 高速 DC24V

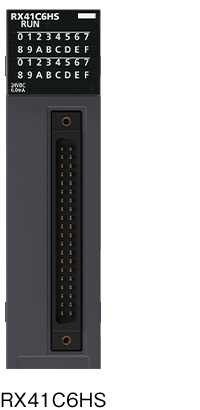

    RX41C6HS
  • 高速 DC5V

    RX61C6HS
    • RX61C6HS40ピンコネクタ32点+/−
  • 診断機能 DC24V

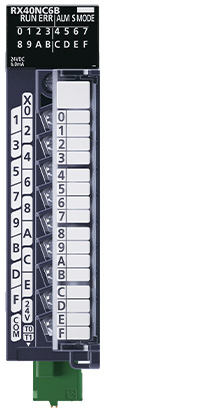

    RX40NC6B

AC入力

  • AC100~240V

    RX28
    • RX28ネジ端子台8点
  • AC100~120V

    RX10
    • RX10-TSスプリングクランプ端子台16点
    • RX10ネジ端子台16点

トランジスタ出力

  • シンクタイプ DC12/24V、0.5A/点

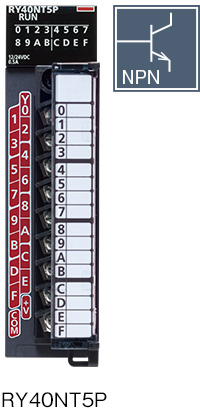

    RY40NT5P
  • シンクタイプ DC12/24V、0.2A/点

    RY42NT2P
  • ソースタイプ DC12/24V、0.5A/点

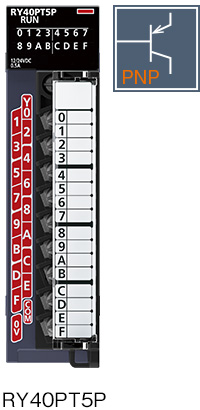

    RY40PT5P
  • ソースタイプ DC12/24V、0.1A/点

    RY42PT1P
  • 高速 シンクタイプ DC5/12/24V、0.2A/点

    RY41NT2H
  • 高速 ソースタイプ DC5/12/24V、0.2A/点

    RY41PT2H
  • 診断機能ソースタイプ DC24V、0.5A/点

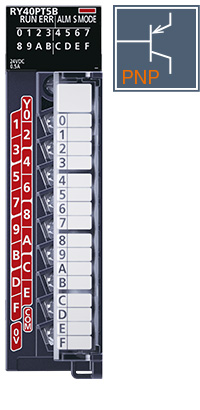

    RY40PT5B

リレー出力

  • DC24V 2A/点、AC240V 2A/点

    RY10R2

トライアック出力

  • AC100~240V、0.6A/点

    RY20S6

DC入力/トランジスタ出力+/−:プラス/マイナスコモン共用

  • DC24V シンクタイプ DC12/24V、0.2A/点

    RH42C4NT2P
