MELSEC iQ-Rシリーズ

高速データロガーユニット/高速データコミュニケーションユニット

  • シーケンススキャンに同期して高速データ収集を行い、既成のソフトウェアまたはお客様のプログラムにデータを送信できるユニットです。

    • RD81DL96高速データロガーユニット
    • RD81DC96高速データコミュニケーションユニット
ページトップに戻る

収集したデータを既成のソフトウェアに取り込んで活用RD81DL96

  • Excel®/CSV形式でデータ出力
  • SDメモリカードに記録
  • ユニット単体でExcel®データを出力できます。そのままExcel®上で集計し、グラフなど視覚的にわかりやすい形でデータを確認できます
  • ロギングデータはSDメモリカードに記録し、ファイルサーバーに転送できます
  • 以下のようなお客様におすすめです
    • 既成のソフトウェア（Excel®、CSVなど）を活用したい方
    • 出力したデータを簡単に分析したい方

収集したデータを既成のソフトウェアに取り込んで活用

*1.ネットワークアタッチトストレージ

お客様のプログラムと連動してデータを活用RD81DC96

  • 高速ストリーミング転送
  • 簡単プログラミング
  • 生産現場のデータを高速でストリーミング転送し、お客様のプログラムに取り込めます
  • 逐次プログラムにデータを取り込めるので、頻繁にデータを収集したい場合に役立ちます
  • Visual C#®とJava®のクラスライブラリによって、プログラム作成の手間を省けます
  • 以下のようなお客様におすすめです
    • 大容量のデータをリアルタイムにITシステムに転送したい方
    • 収集したデータを様々なアプリケーションに適用させたい方

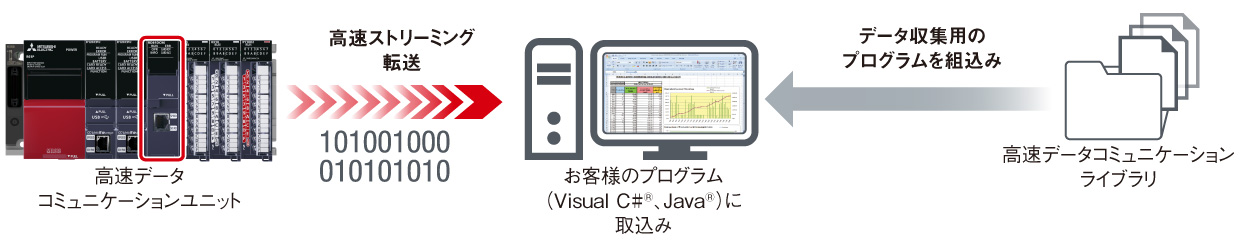

お客様のプログラムと連動してデータを活用

ページトップに戻る

高速データロガーユニット/高速データコミュニケーションユニット性能仕様

項目 RD81DL96 RD81DC96
アクセス可能CPUユニット MELSEC iQ-Rシリーズ（自局、他局）、Qシリーズ（他局）、Lシリーズ（他局）
データ収集間隔
高速収集［ms］
  • シーケンススキャンタイム同期
  • 0.5～0.9、1～32767（トリガロギング時）
  • 2～32767（連続ロギング時）
  • シーケンススキャンタイム同期
  • 0.5～0.9、1～32767
汎用収集［s］
  • 0.1～0.9、1～32767
  • 時刻間隔指定（時・分・秒指定）
  • 0.1～0.9、1～32767
収集データ数
高速収集
  • 総データ数：32,768（1設定あたり：1,024）
  • 総デバイス点数：32,768（1設定あたり：4,096）
  • 総データ数：32,768
汎用収集
  • 総データ数：65,536（1設定あたり：1,024）
  • 総デバイス点数：262,144（1設定あたり：4,096）
  • 総データ数：262,144（1接続あたり：65,536）
