シーケンサ MELSEC iQ-Rシリーズ 特長 電力計測
電力計測ユニット

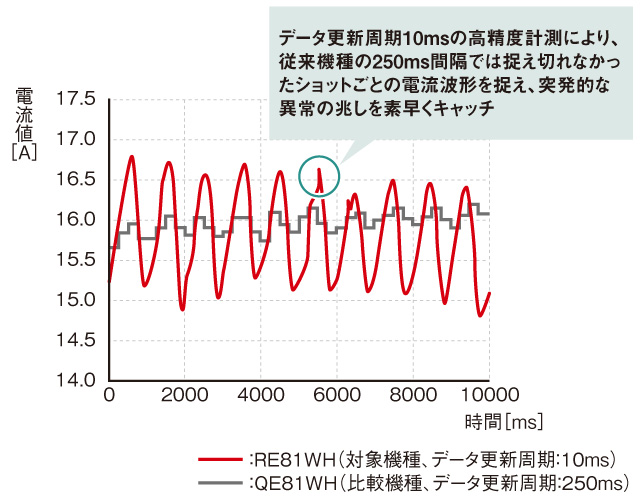

特長<sup>データ更新周期10msのきめ細やかな電力計測で、予知保全・エネルギー原単位の把握に貢献</sup>
- 設備の劣化傾向を把握できるため、突発停止の予防や安定稼働を支援します。また適切なメンテナンス時期の把握ができるため、適切な定期点検による無駄コストの削減に貢献します
- タクトタイムが短い工程・多品種生産ライン（飲料製品など）などにおけるエネルギー原単位の把握により、省エネや生産効率の向上にご活用いただけます
サンプリング周期254µsの波形データ（瞬時値）で、設備の稼働確認・品質管理に貢献

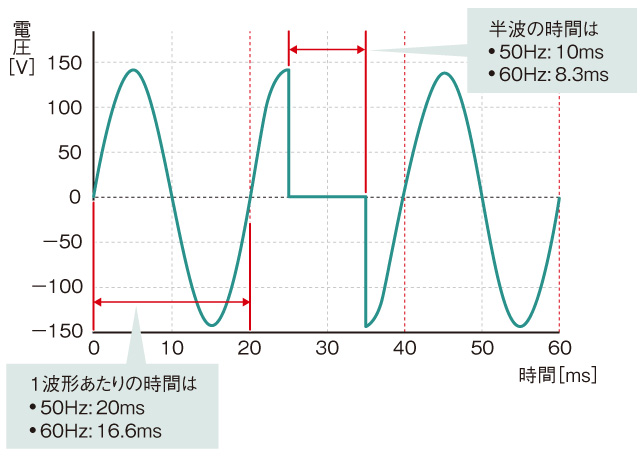

- 254µsごとにサンプリングしている電圧・電流値の波形データのバッファ出力により、製品のトレーサビリティーや品質管理にご活用いただけます。特に、高精度を要求される生産設備に有効です
- バッファ出力された電圧波形データを解析することで、電圧瞬低監視*1が可能です。また瞬低監視FBをご用意していますので、プログラミング工数の削減にも寄与します
- *1.SEMI F47には対応しておりません。
性能仕様<sup>電力計測ユニット性能仕様</sup>
| 項 目 | RE81WH |
|---|---|
| 計測回路数［回路］ | 1 |
| 相線式 | 単相2線式、単相3線式、三相3線式共用 |
| 電流回路［A］ | AC5、50、100、250、400、600*2 AC5*3 |
| 電圧回路 | |
| 単相2線式［V］ | AC110、220共用*4 |
| 三相3線式［V］ | |
| 単相3線式［V］ | AC110（1-2線間、2-3線間）、220（1-3線間） |
| 計測仕様 | |
| データ更新周期［ms］ | 10～10000*5 |
| 計測項目 | 電流、電流デマンド、電圧、電力、電力デマンド、無効電力、皮相電力、 高調波電流、高調波電圧、周波数、力率、電力量、無効電力量 |
- *2.専用分割形電流センサを使用した場合の値です。いずれも電流センサ一次側の電流値を示しています。
- *3.専用5A電流センサを使用した場合の値です。5A電流センサは変流器（CT）と組み合わせた2段構成にて使用し、一次側電流値は6000Aまで設定できます。
- *4.計器用変圧器（VT）と組み合わせて6600Vまで設定できます。
- *5.10ms単位で設定できます。
