シーケンサ MELSEC iQ-Rシリーズ 特長 システムレコーダ

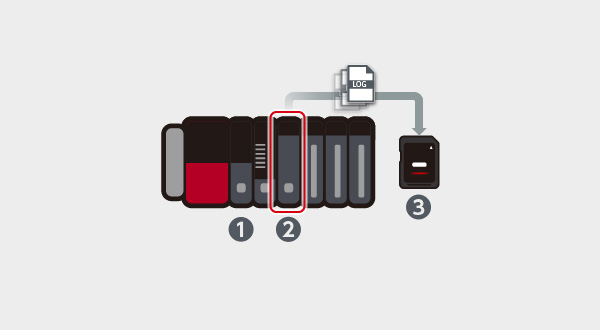

全デバイス/ラベル収集ができます

1. ❶MELSEC iQ-R CPUユニット^*1
2. ❷レコーダユニット^*2
3. ❸SDメモリカード

• *1.全デバイス/ラベル収集に対応しているCPUユニットの製造情報（上3、4桁）は以下のとおりです。

  形名	製造情報	形名	製造情報	形名	製造情報
  R04CPU	“19”以降	R04ENCPU	“32”以降	R08SFCPU	“05”以降
  R08CPU	“20”以降	R08ENCPU	“30”以降	R16SFCPU
  R16CPU	“20”以降	R16ENCPU	“27”以降	R32SFCPU
  R32CPU	“17”以降	R32ENCPU	“30”以降	R120SFCPU
  R120CPU	“17”以降	R120ENCPU	“22”以降

  製造情報の確認方法は「MELSEC iQ-R ユニット構成マニュアル 」をご参照ください。
  ユニットのファームウェアアップデートが必要になる場合があります。

• *2.レコーディング設定、ユニット設定にGX Works3（Ver.1.065T 以降）が必要です。
  RnSFCPUを使用する場合、GX Works3（Ver.1.070Y 以降）が必要です。

全デバイス/ラベル収集に加えネットワークカメラへの録画指示をソフトウェアで実行します

1. ❶MELSEC iQ-R CPUユニット^*3
2. ❷ネットワークカメラ^*4
3. ❸カメラ録画パッケージ（FB＋手順書）
4. ❹レコーダユニット^*5
5. ❺SDメモリカード または ファイルサーバー（NAS 等）
6. ❻PoE スイッチングハブ（IEEE802.3at（PoE+）対応）^*6

• *3.全デバイス/ラベル収集と併用する場合、対応しているCPUユニットの製造情報（上3、4桁）は以下のとおりです。

  形名	製造情報	形名	製造情報
  R04CPU	“19”以降	R04ENCPU	“32”以降
  R08CPU	“20”以降	R08ENCPU	“30”以降
  R16CPU	“20”以降	R16ENCPU	“27”以降
  R32CPU	“17”以降	R32ENCPU	“30”以降
  R120CPU	“17”以降	R120ENCPU	“22”以降

  製造情報の確認方法は「MELSEC iQ-R ユニット構成マニュアル 」をご参照ください。
  ユニットのファームウェアアップデートが必要になる場合があります。
  カメラ動画録画のみ使用する場合、対応しているCPUユニットは以下のとおりです。

  • R00/01/02/04/08/16/32/120CPU、R04/08/16/32/120ENCPU（製造情報の制約はありません）
  • 以上のCPUユニットのEthernetポート以外にEthernetインタフェースユニットRJ71EN71にも接続できます
• *4.アクシスコミュニケーションズ（AXIS®）製接続可能ネットワークカメラの詳細は、テクニカルニュース（FA-D-0306）をご参照ください。
• *5.レコーディング設定、ユニット設定にGX Works3（Ver.1.065T 以降）が必要です。
  RnSFCPUを使用する場合、GX Works3（Ver.1.070Y 以降）が必要です。
• *6.PoE：Power over Ethernet

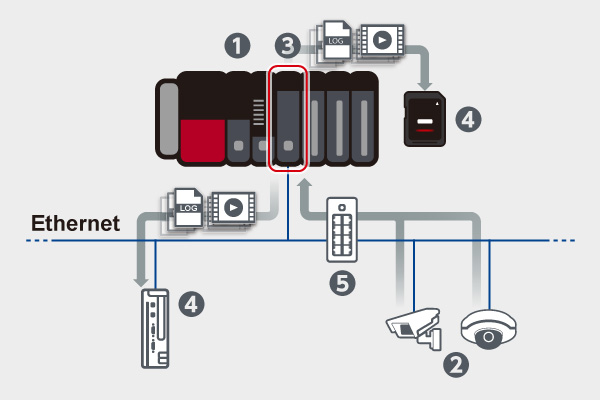

全デバイス/ラベル収集とネットワークカメラからの動画データを蓄積できます

1. ❶MELSEC iQ-R CPUユニット^{*7 *8}
2. ❷ネットワークカメラ^*9
3. ❸カメラレコーダユニット^*8
4. ❹SDメモリカード または ファイルサーバー（NAS 等）
5. ❺PoE スイッチングハブ（IEEE802.3at（PoE＋）対応）

• *7.全デバイス/ラベル収集に対応しているCPUユニットの製造情報（上3、4桁）は以下のとおりです。

  形名	製造情報	形名	製造情報	形名	製造情報
  R04CPU	“19”以降	R04ENCPU	“32”以降	R08SFCPU	“05”以降
  R08CPU	“20”以降	R08ENCPU	“30”以降	R16SFCPU
  R16CPU	“20”以降	R16ENCPU	“27”以降	R32SFCPU
  R32CPU	“17”以降	R32ENCPU	“30”以降	R120SFCPU
  R120CPU	“17”以降	R120ENCPU	“22”以降

  製造情報の確認方法は「MELSEC iQ-R ユニット構成マニュアル 」をご参照ください。
  ユニットのファームウェアアップデートが必要になる場合があります。

• *8.レコーディング設定、ユニット・カメラ設定にGX Works3（Ver.1.072A以降）が必要です。
• *9.ONVIF® Profile S 対応ネットワークカメラ、当社高速フレームレートFAカメラ
  接続可能カメラの詳細は、テクニカルニュース（FA-D-0326）をご参照ください。
