インバータ FREQROL-A800 Plusシリーズ FREQROL-A800 Plus for Automated warehouse

システム構成図

上位コントローラとの通信：CC-Link、距離測定器との通信：RS-422 通信の場合

*1： 本インバータを安全に使用するために、極限ドグ（X107）信号、極限ドグ2（X112）信号の使用を推奨します。

端子結線図

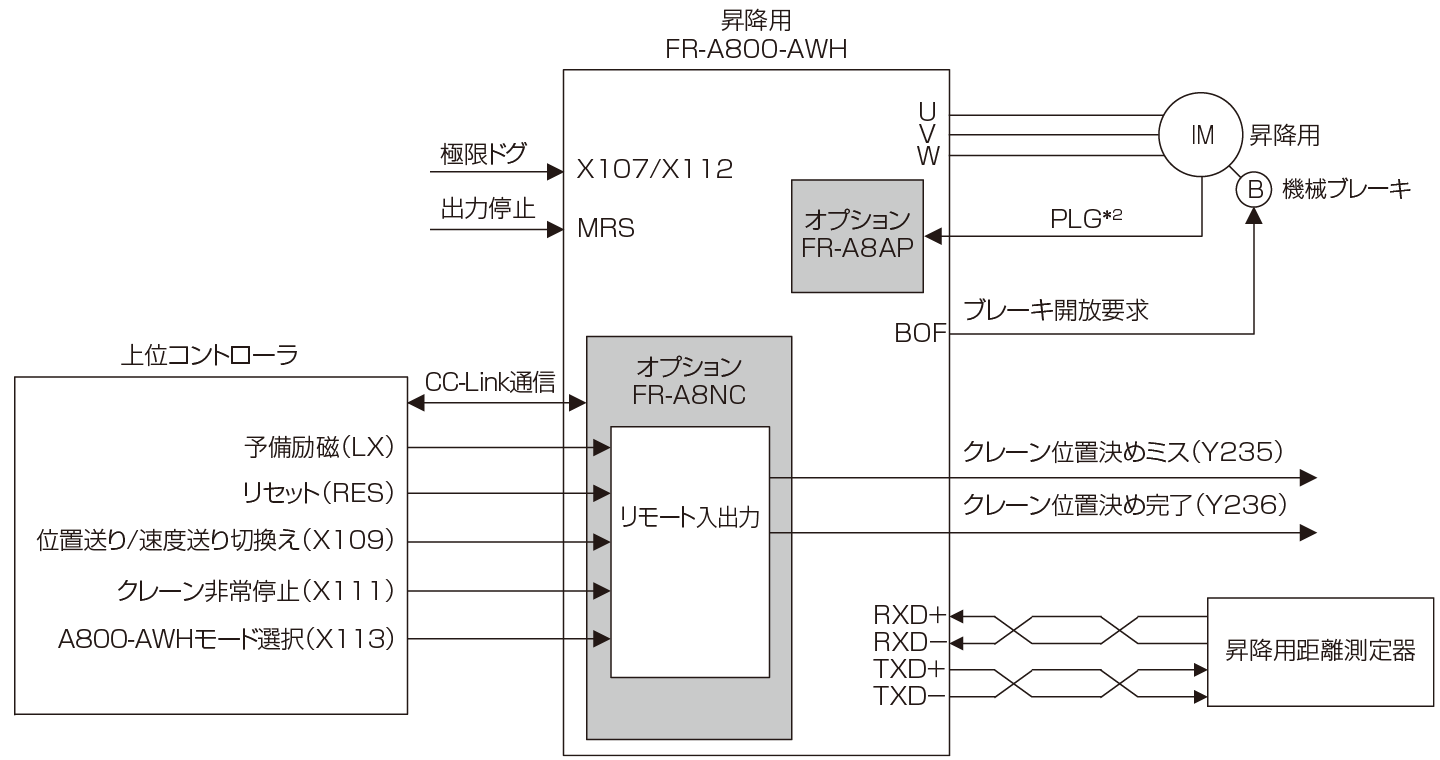

昇降用インバータの配線例

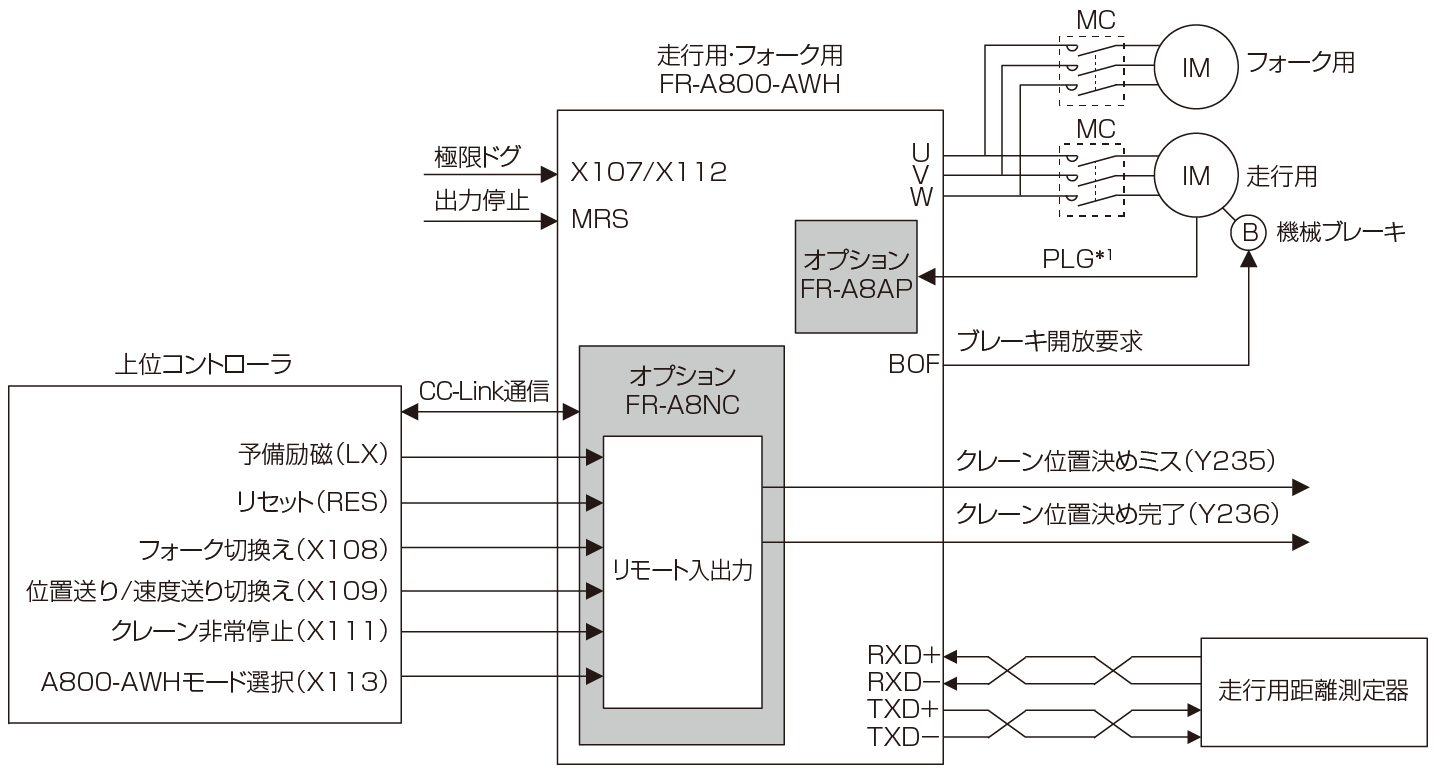

走行用およびフォーク用インバータの配線例

*2： PLG電源仕様に合わせて、5V/12V/15V/24Vの別電源が必要になります。
