インバータ FREQROL-B シリーズ 組合せ
FR-Bシリーズ
低減トルクシリーズモータとの組合せ
| モータ形名 | インバータ形名 | ||
|---|---|---|---|
| 形名 | 出力 | 200Vクラス | 400Vクラス |
| XE-NE | 0.2kW | FR-B-750 | FR-B-750 |
| XE-NE | 0.4kW | ||
| XF-NE | 0.75kW | ||
| XF-NE | 1.5kW | FR-B-1500 | FR-B-1500 |
| XF-NE | 2.2kW | FR-B-2200 | FR-B-2200 |
| XF-NE | 3.7kW | FR-B-3700 | FR-B-3700 |
| XF-NE | 5.5kW | FR-B-5.5K | FR-B-7.5K |
| XF-NE | 7.5kW | FR-B-7.5K | |
| XF-E | 11kW | FR-B-11K | FR-B-15K |
| XF-E | 15kW | FR-B-15K | |
| XF-E | 22kW | FR-B-22K | FR-B-22K |
| XF-E | 30kW | FR-B-30K | FR-B-37K |
| XF-E | 37kW | FR-B-37K | |
| XF-E | 45kW | FR-B-45K | FR-B-55K |
| XF-TH | 55kW | FR-B-55K | |
| XF-TH | 75kW | FR-B-75K | FR-B-75K |
| XF-TH | 90kW | － | FR-B-90K |
| XF-TH | 110kW | － | FR-B-110K |
45kW以下のモータは2極、4極です。但し、2極で厚生労働省防爆検定が必要な機種がありますので、当社営業窓口までお問い合わせください。55kW以上のモータは4極です。（上記組合せは、4極の三菱耐圧防爆形モータです）
60Hz基準定トルクモータとの組合せ
| モータ形名 | インバータ形名 | ||
|---|---|---|---|
| 形名 | 出力 | 200Vクラス | 400Vクラス |
| XF-TH | 45kW | FR-B-55K | FR-B-55K |
| XF-TH | 55kW | FR-B-75K | FR-B-75K |
| XF-TH | 75kW | － | FR-B-90K |
| XF-TH | 90kW | － | FR-B-110K |
50Hz基準定トルクモータとの組合せ
| モータ形名 | インバータ形名 | ||
|---|---|---|---|
| 形名 | 出力 | 200Vクラス | 400Vクラス |
| XF-TH | 37kW | FR-B-55K | FR-B-55K |
| XF-TH | 45kW | FR-B-75K | FR-B-75K |
| XF-TH | 55kW | － | FR-B-90K |
| XF-TH | 75kW | － | FR-B-110K |

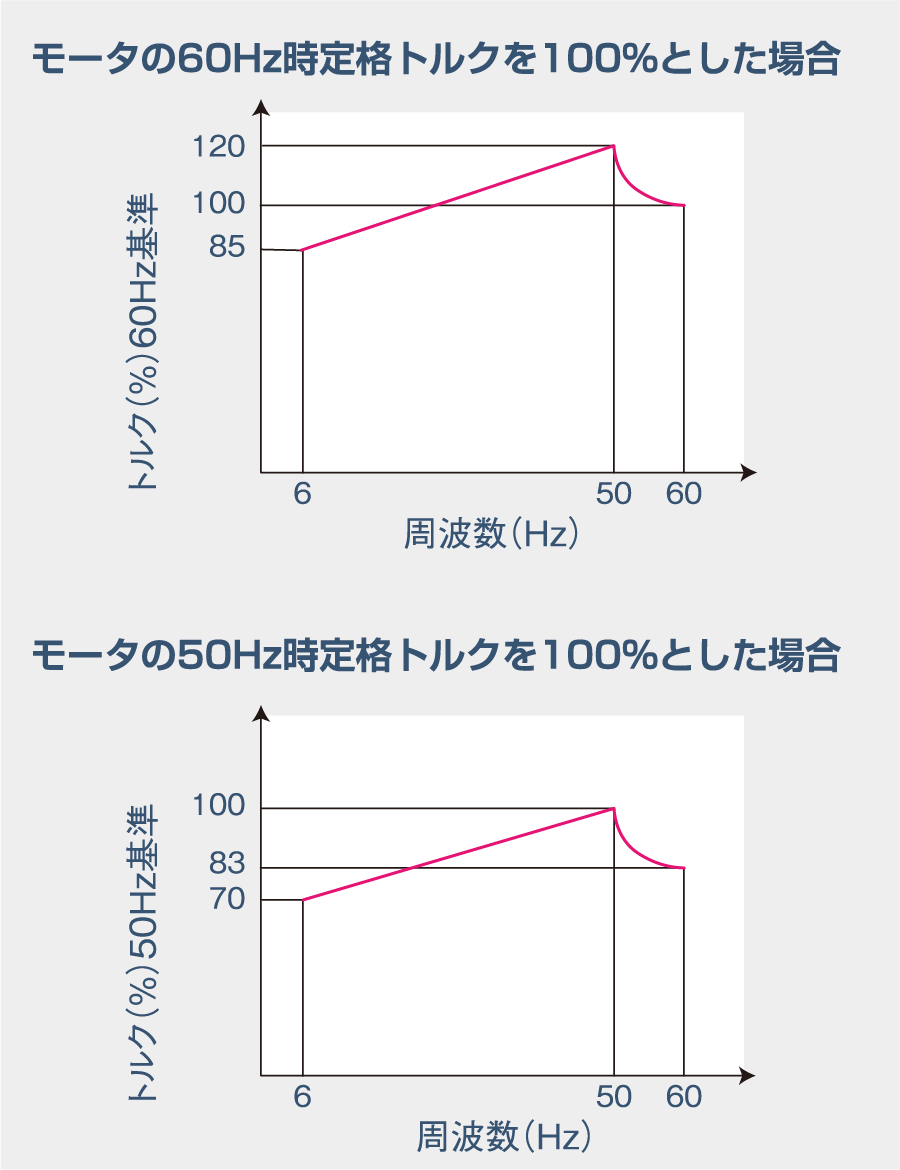

トルク特性
[ 0.2～45kW ]
上記は最高使用可能周波数が120Hzの場合であり、モータわく番により異なります。
上記以下のトルク範囲にて連続運転可能です。
[ 55～110kW ]
[ 60Hz基準定トルクモータ ]
[ 50Hz基準定トルクモータ ]
75K以上のインバータにはオプションのDCリアクトル（FR-HEL）を必ず設置してください。DCリアクトルは使用するモータ容量にあわせて選定してください。
モータわく番号250以上のモータについては、上記組合せ以外につきましても厚生労働省防爆検定を受ける事により対応可能です。当社営業窓口までお問い合わせください。
FR-B3シリーズ
定トルクシリーズ標準タイプモータとの組合せ
| モータ形名 | インバータ形名 | ||
|---|---|---|---|
| 形名 | 出力 | 200Vクラス | 400Vクラス |
| XE-NECA-2 | 0.4kW | FR-B3-400 | FR-B3-H400 |
| XE-NECA-2 | 0.75kW | FR-B3-750 | FR-B3-H750 |
| XE-NECA-2 | 1.5kW | FR-B3-1500 | FR-B3-H1500 |
| XE-NECA-2 | 2.2kW | FR-B3-2200 | FR-B3-H2200 |
| XE-NECA-2 | 3.7kW | FR-B3-3700 | FR-B3-H3700 |
| XE-NECA-2 | 5.5kW | FR-B3-5.5K | FR-B3-H5.5K |
| XE-NECA-2 | 7.5kW | FR-B3-7.5K | FR-B3-H7.5K |
| XF-ECA-2 | 11kW | FR-B3-11K | FR-B3-H11K |
| XF-ECA-2 | 15kW | FR-B3-15K | FR-B3-H15K |
| XF-ECA-2 | 18.5kW | FR-B3-18.5K | FR-B3-H18.5K |
| XF-ECA-2 | 22kW | FR-B3-22K | FR-B3-H22K |
| XF-ECA-2 | 30kW | FR-B3-30K | FR-B3-H30K |
| XF-ECA-2 | 37kW | FR-B3-37K | FR-B3-H37K |
モータは4極です。
定トルクシリーズ低騒音タイプモータとの組合せ
| モータ形名 | インバータ形名 | ||
|---|---|---|---|
| 形名 | 出力 | 200Vクラス | 400Vクラス |
| XE-NECA-1 | 0.4kW | FR-B3-N400 | FR-B3-NH400 |
| XE-NECA-1 | 0.75kW | FR-B3-N750 | FR-B3-NH750 |
| XE-NECA-1 | 1.5kW | FR-B3-N1500 | FR-B3-NH1500 |
| XE-NECA-1 | 2.2kW | FR-B3-N2200 | FR-B3-NH2200 |
| XE-NECA-1 | 3.7kW | FR-B3-N3700 | FR-B3-NH3700 |
| XE-NECA-1 | 5.5kW | FR-B3-N5.5K | FR-B3-NH5.5K |
| XE-NECA-1 | 7.5kW | FR-B3-N7.5K | FR-B3-NH7.5K |
| XF-ECA-1 | 11kW | FR-B3-N11K | FR-B3-NH11K |
| XF-ECA-1 | 15kW | FR-B3-N15K | FR-B3-NH15K |
| XF-ECA-1 | 18.5kW | FR-B3-N18.5K | FR-B3-NH18.5K |
| XF-ECA-1 | 22kW | FR-B3-N22K | FR-B3-NH22K |
| XF-ECA-1 | 30kW | FR-B3-N30K | FR-B3-NH30K |
| XF-ECA-1 | 37kW | FR-B3-N37K | FR-B3-NH37K |
モータは4極です。
トルク特性
[ 0.4～7.5kW ]
[ 11～18.5kW ]
[ 22～37kW ]
上記出力特性は、屋内仕様を示します。屋外仕様の場合、18.5kWの上限周波数が65Hzになります。
モータわく番号250以上のモータについては、上記組合せ以外につきましても厚生労働省防爆検定を受ける事により対応可能です。当社営業窓口までお問い合わせください。
FR-B4シリーズ
耐圧防爆形ベクトルモータとの組合せ
| モータ形名 | インバータ形名 | |
|---|---|---|
| XE-VNJ | 1.5kW | FR-B4（D）-1.5K |
| XE-VNJ | 2.2kW | FR-B4（D）-2.2K |
| XE-VJ | 3.7kW | FR-B4（D）-3.7K |
| XE-VJ | 5.5kW | FR-B4（D）-5.5K |
| XE-VJ | 7.5kW | FR-B4（D）-7.5K |
| XE-VJ | 11kW | FR-B4（D）-11K |
| XE-VJ | 18.5kW | FR-B4（D）-18.5K |
トルク特性
[ 1.5、2.2kW ]
[ 3.7～11kW ]
[ 18.5kW ]
PLGケーブル
※モータに付属のPLG とインバータを接続するための専用ケーブルです。
