サーボシステムパートナー FUJIリニア株式会社
円筒型コアレスリニアモータ
シャフトリニアモータSLMシリーズ
特長
高い速度安定性
独自のマグネット配列により速度リップルを最小限に抑えることで、速度変動を低減。ボールねじ方式と比較して速度リップルは大幅に改善されています。 これにより、加工機では加工品質の向上、検査装置では検査精度の向上に貢献します。
高速･高加減速動作
シャフトリニアモータは、ボールねじでは危険とされる速度域でも動作が可能で、高速かつ高加減速な繰返し動作に対応します。さらに、構造がボールねじ と類似しているため、既存設備の構造を大きく変更することなく置換が可能です。これにより、設備の生産性向上に大きく貢献します。
ニーズに合わせたカスタマイズ性
コア技術である解析技術を活用し、設備仕様に最適なモータをご提案します。磁場解析技術によりマグネットとコイルの最適配置の設計と熱流体 解析技術による最適な冷却機構の構築により高効率・高推力なモータ提案が可能です。
標準仕様（自然冷却タイプ）

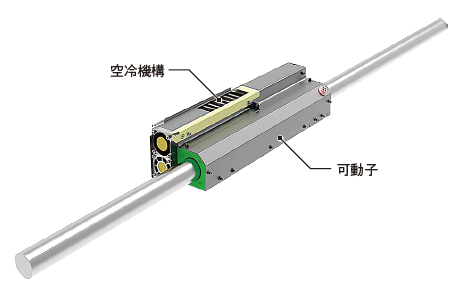

カスタム仕様（空冷/水冷タイプ）
用途例
放電加工機
ワークやワイヤーを移動させる送り機構に採用
≪採用ポイント≫
- 高い速度安定性の実現による加工精度向上
- 取付要件の緩和で、構造の簡略化と軽量化を実現
電子部品実装機
部品を高速に搬送するためのX、Y軸に採用
≪採用ポイント≫
- 高速・高加減速による生産性の向上
- 大きな構造変更なくボールねじから置換えが可能
フィルム熱圧着装置
一定圧の荷重をかけるZ軸に採用
≪採用ポイント≫
- 一定圧での高精度な推力制御を実現
- スリム構造で省スペースに多ヘッド配置を実現
仕様
標準仕様
| シャフト径（ｍｍ） | 型式 | 定格推力(N) | 瞬間最大推力(N) | 定格電流(Arms) | 瞬間最大電流(Arms) |
|---|---|---|---|---|---|
| φ6 | SLM060-B1 | 1.10 | 4.39 | 0.35 | 1.40 |
| SLM060-C1 | 1.59 | 6.37 | 0.33 | 1.32 | |
| SLM060-D1 | 1.96 | 7.84 | 0.31 | 1.24 | |
| φ8 | SLM080-B1 | 2.08 | 8.31 | 0.82 | 3.28 |
| SLM080-C1 | 2.85 | 11.4 | 0.75 | 3.00 | |
| SLM080-D1 | 3.64 | 14.6 | 0.72 | 2.88 | |
| φ12 | SLM120-B1 | 6.30 | 25.2 | 0.50 | 2.00 |
| SLM120-C1 | 8.51 | 34.0 | 0.47 | 1.88 | |
| SLM120-D1 | 11.0 | 44.1 | 0.45 | 1.80 | |
| φ16 | SLM160-B1 | 11.8 | 47.3 | 0.61 | 2.44 |
| SLM160-C1 | 16.2 | 64.6 | 0.56 | 2.24 | |
| SLM160-D1 | 20.4 | 81.7 | 0.53 | 2.12 | |
| φ20 | SLM200-B1 | 26.4 | 106 | 0.69 | 2.76 |
| SLM200-C1 | 36.8 | 147 | 0.64 | 2.56 | |
| SLM200-D1 | 46.8 | 187 | 0.62 | 2.48 | |
| φ25 | SLM250-B1 | 43.4 | 174 | 1.33 | 5.32 |
| SLM250-C1 | 65.3 | 261 | 1.33 | 5.32 | |
| SLM250-D1 | 87.0 | 348 | 1.33 | 5.32 | |
| φ35 | SLM350-B1 | 115 | 462 | 1.42 | 5.68 |
| SLM350-C1 | 158 | 632 | 1.32 | 5.28 | |
| SLM350-D1 | 199 | 796 | 2.53 | 10.12 | |
| φ38 | SLM380-B1 | 117 | 467 | 2.97 | 11.88 |
| SLM380-C1 | 163 | 653 | 2.77 | 11.08 | |
| SLM380-D1 | 210 | 838 | 2.67 | 10.68 | |
| φ43.5 | SLM435-B1 | 208 | 830 | 3.62 | 14.48 |
| SLM435-C1 | 286 | 1146 | 3.37 | 13.48 | |
| SLM435-D1 | 366 | 1465 | 3.25 | 13.00 |
カスタム仕様 (高推力タイプ)
| 型式 | 冷却方法 | 定格推力(N) | 瞬間最大推力(N) | 定格電流(Arms) | 瞬間最大電流(Arms) |
|---|---|---|---|---|---|
| SLM250-BE※ | 水冷 | 76.8 | 230 | 2.35 | 7.05 |
| SLM250-CE※ | 水冷 | 109 | 328 | 2.23 | 6.68 |
| SLM250-DE※ | 水冷 | 148 | 443 | 2.26 | 6.77 |
| SLM350-BE※ | 水冷 | 180 | 541 | 2.22 | 6.65 |
| SLM350-CE※ | 水冷 | 262 | 785 | 2.19 | 6.57 |
| SLM350-DE※ | 水冷 | 326 | 979 | 4.15 | 12.45 |
| SLM350-BP※ | 空冷 | 119 | 475 | 5.00 | 20.0 |
| SLM350-CP※ | 空冷 | 179 | 710 | 5.00 | 20.0 |
| SLM350-DP※ | 空冷 | 238 | 950 | 5.00 | 20.0 |
| SLM350-EP | 空冷 | 350 | 1402 | 5.65 | 22.6 |
| SLM350-HP | 空冷 | 607 | 2428 | 12.00 | 48.0 |
設計値になります。
システム構成
■ リーフレット
連携でラインアップ充実、広がる選択肢
高性能サーボアンプとシャフトリニアモータにより、装置の高性能化に貢献します。
作成：
容量： (PDF)
三菱電機関連製品
| インタフェース |
 |
 |
 |
パルス列 アナログ電圧 |
|---|---|---|---|---|
| コントローラ |
|
|
|
|
|
|
|
||
| サーボアンプ |
|
|
|
|
お問い合わせ
FUJIリニア株式会社
-
TEL：0566-57-4000
-
MAIL：sales@fujilinear.co.jp
サポートエリア
- 日本
- 北米
- 欧州
- 中国
- 韓国
- 台湾
- インド
- シンガポール
その他海外地域からのお問い合わせは、FUJIリニア株式会社の営業窓口までお願いします。
