低床型内蔵レール式電動スライダー GLシリーズ
特長

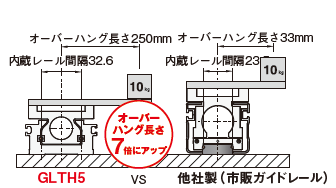

内蔵レール構造
内蔵レール一体型設計により
剛性が大幅に向上

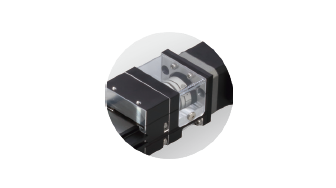

カップリングの可視化
現場の設備技術者は、カップリングの可視化(透明な外カバー) により、カップリングの破損や異常な動作・異音の有無をアクチェータを止めることなく直接確認することができる。従来のカバー取り外し後の確認方法に対してメンテナンス性向上を実現。

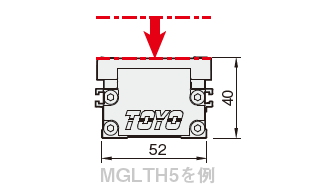

低床タイプ
従来に比べ大幅に高さを低くし、低床を実現。単軸、XYZ軸組み合わせを問わず、本体の低床により設備のコンパクト化が可能。設備全体の省スペース化に伴い、お客様の現場スペースの活用に貢献。

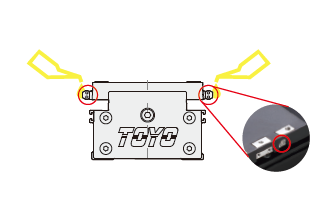

メンテナンスが簡単
外付けグリスニップルにより
メンテナンスが簡単

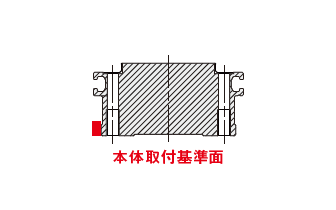

取付基準面付き
本体側面に取付基準面を追加し、取付精度の向上。 取付調整時間を短縮。

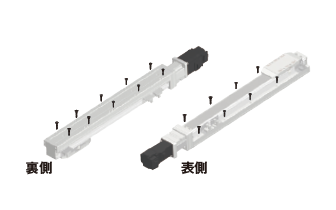

取付簡単
スチールカバーを取り外さず取付可能
本体底面に位置決めPIN穴オプションで可能
仕様
| 項目 | MGLTH3 | MGLTH5 | MGLTH8 | MGLTH12 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ACサーボモータ容量 W | 30 | 100 | 200 | 400 | 400 | |||||||||||
| 繰り返し位置決め精度 mm | ±0.005 | ±0.005 | ±0.005 | ±0.005 | ||||||||||||
| ボールねじリード mm | 2 | 8 | 2 | 6 | 12 | 20 | 6 | 12 | 24 | 6 | 12 | 24 | 6 | 12 | 24 | |
| 最高回転速度 rpm | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | |
| 最高速度※1 mm/s | 120 | 480 | 120 | 300 | 720 | 1200 | 360 | 720 | 1440 | 360 | 720 | 1440 | 360 | 720 | 1440 | |
| 最大可搬質量 | 水平使用 kg | 13 | 10 | 30 | 25 | 22 | 10 | 80 | 60 | 40 | 105 | 85 | 40 | 110 | 88 | 40 |
| 垂直使用 kg | 5 | 2 | 10 | 6 | 4 | 3 | 15 | 8 | 5 | 30 | 20 | 10 | 29 | 15 | 9 | |
| 定格推力 N | 352 | 88 | 854 | 285 | 142 | 85 | 569 | 284 | 142 | 1156 | 578 | 289 | 1156 | 578 | 289 | |
| ストローク mm | 50-500mm/ 50 間隔距離 |
50-1000mm/ 50 間隔距離 |
50-1250mm/ 50 間隔距離 |
50-1250mm/ 50 間隔距離 |
||||||||||||
※1:ストロークが長すぎると、ボールねじ揺れが生じるため、速度を下げてください。
用途例
■ねじ締め装置
■小型部品組立装置
■ディスクストッカー装置
■ICピック＆プレイス及び整列装置
■小型部品ピック＆プレイス装置
■組立ターンテーブル装置

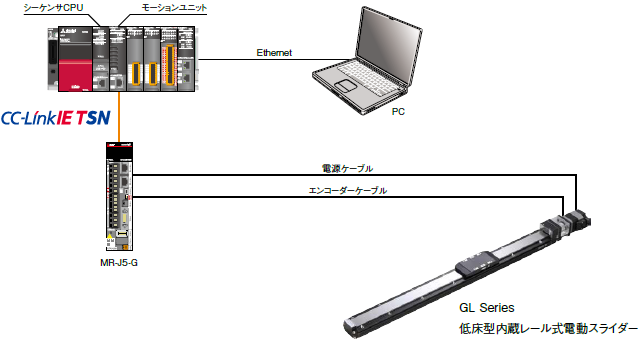

システム構成
三菱電機関連製品
| インタフェース |
 |
 |
 |
パルス列 アナログ電圧 |
|---|---|---|---|---|
| コントローラ |
|
|
|
|
|
|
|
||
| サーボアンプ |
|
|
|
|
