クローズドループステッピングシステム
Ezi-SERVOII CC-Link IE TSN
特長
CC-Link IE TSN 対応クローズドループステッピングシステム
- ●CC-Link IE TSN 対応クローズドループステッピングシステム
- ●CiA402 ドライブプロファイル対応
- ●高分解能エンコーダ (4,000～20,000 P/R)
- ●トルクオフ機能を搭載
- ●チューニングレス・ハンチングレス
- ●高応答・低発熱・トルク向上
仕様
| 形式 | Ezi-SERVOII-CT | ||
|---|---|---|---|
| 主電源 | DC24 V ± 10 % | ||
| 制御電源 | DC24 V ± 10 % | ||
| 速度制御範囲 | 0～3,000 r/min | ||
| エンコーダ分解能 [P/R] | 4,000 / 10,000 / 16,000 / 20,000 | ||
| デジタル入力 | 専用入力 3点 (LIMIT+，LIMIT-，ORIGIN)，汎用入力 6点 | ||
| デジタル出力 | 専用出力 1点 (BRAKE)，汎用出力 5点 | ||
| Torque-Off Function | 入力 2点 (TQOFF1，TQOFF2)，出力 1点 (TQMON) | ||
| CC-Link IE TSN | 通信プロトコル | CC-Link IE TSN Class B | |
| 動作モード | CiA402 ドライブプロファイル： | サイクリック同期位置モード (CSP) プロファイル位置モード (PP) 原点復帰モード (HM) |
|
| 通信同期モード | 最小サイクルタイム：250 ㎲ / 同期通信 (CSP，PP，HM) / 非同期通信 (PP，HM) | ||
| ステータス表示 | 7-SEG | 2 digits：IPアドレスまたはエラーコード | |
| LED | ネットワークステータス：Run，Error ドライバステータス：Power，In-Position，Servo On，Alarm |
||

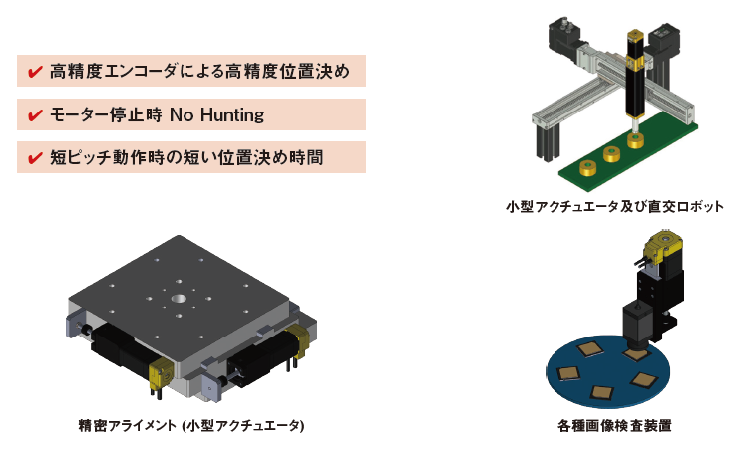

用途例

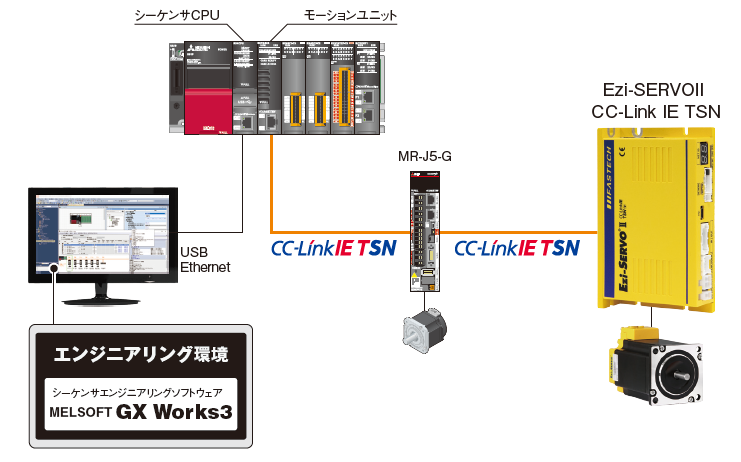

システム構成
三菱電機関連製品
| インタフェース |
 |
 |
 |
パルス列 アナログ電圧 |
|---|---|---|---|---|
| コントローラ |
|
|
|
|
|
|
|
||
| サーボアンプ |
|
|
|
|
お問い合わせ
FASTECH Co., Ltd.
-
TEL：+82-32-234-6317
-
FAX：+82-32-234-6302
-
MAIL：sales@fastech-motions.com
サポートエリア
- 日本
- 北米
- 欧州
- 中国
- 韓国
- 台湾
- インド
- シンガポール
クローズドループステッピングシステム

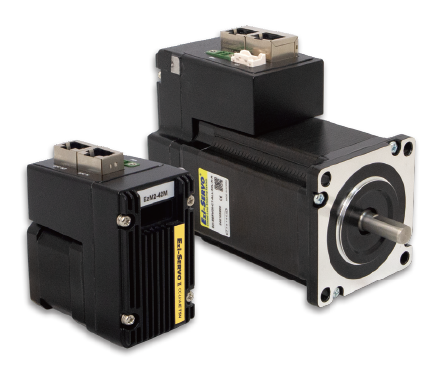

Ezi-SERVOII CC-Link IE TSN ALL
特長
モーター+高分解能エンコーダ+ドライバ+CC-Link IE TSN ネットワーク・一体型タイプ
- ●CC-Link IE TSN 対応クローズドループステッピングシステム
- ●CiA402 ドライブプロファイル対応
- ●高分解能エンコーダ (10,000～20,000 P/R)
- ●モーター+高分解能エンコーダ+ドライバ+CC-Link IE TSNネットワーク・一体型タイプ
- ●省配線・省スペース
- ●チューニングレス・ハンチングレス
- ●高応答・低発熱
仕様
| 形式 | Ezi-SERVOII-CT-ALL | ||
|---|---|---|---|
| 主電源 | DC24 V ± 10 % | ||
| 消費電流 | 最大 500 mA (モーター電流を除く) | ||
| 速度制御範囲 | 0～3,000 r/min | ||
| エンコーダ分解能 [P/R] | 10,000 / 20,000 | ||
| デジタル入力 | 専用入力 3点 (LIMIT+，LIMIT-，ORIGIN)，汎用入力 3点 | ||
| デジタル出力 | 専用出力 1点 (BRAKE)，汎用出力 2点 | ||
| CC-Link IE TSN | 通信プロトコル | CC-Link IE TSN Class B | |
| 動作モード | CiA402 ドライブプロファイル： | サイクリック同期位置モード (CSP) プロファイル位置モード (PP) 原点復帰モード (HM) |
|
| 通信同期モード | 最小サイクルタイム：250 ㎲ / 同期通信 (CSP，PP，HM) / 非同期通信 (PP，HM) | ||
| ステータス表示 | LED | ネットワークステータス：Run，Error | |

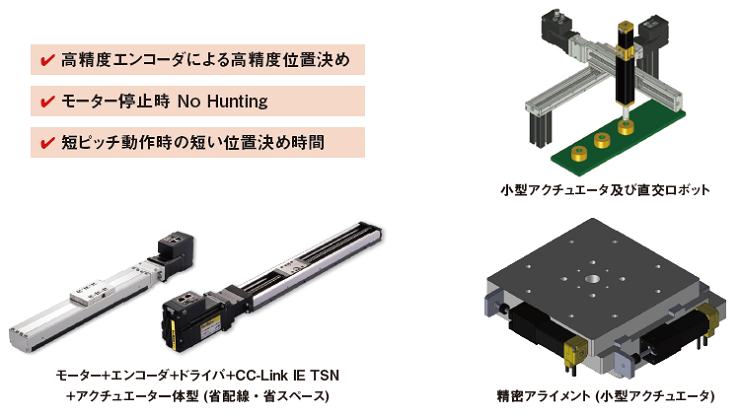

用途例

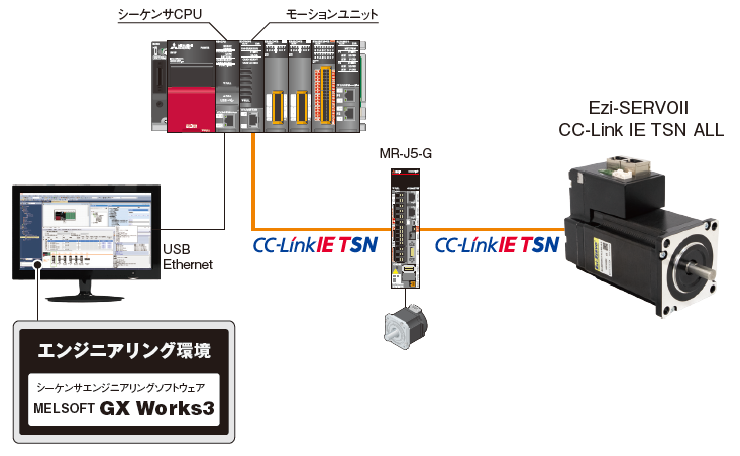

システム構成
三菱電機関連製品
| インタフェース |
|
|
|
パルス列 アナログ電圧 |
|---|---|---|---|---|
| コントローラ |
|
|
|
|
|
|
|
||
| サーボアンプ |
|
|
|
|
お問い合わせ
FASTECH Co., Ltd.
-
TEL：+82-32-234-6317
-
FAX：+82-32-234-6302
-
MAIL：sales@fastech-motions.com
サポートエリア
- 日本
- 北米
- 欧州
- 中国
- 韓国
- 台湾
- インド
- シンガポール
クローズドループステッピングシステム

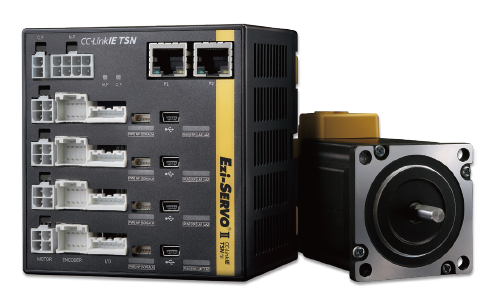

Ezi-SERVOII CC-Link IE TSN 4X
特長
CC-Link IE TSN 対応クローズドループステッピングシステム · 多軸ドライバ
- ●CC-Link IE TSN 対応クローズドループステッピングシステム
- ●CiA402 ドライブプロファイル対応
- ●高分解能エンコーダ (4,000～20,000 P/R)
- ●小型多軸ドライバ (最大 4軸)
- ●省配線・省スペース
- ●チューニングレス・ハンチングレス
- ●高応答・低発熱
仕様
| 形式 | Ezi-SERVOII-CT-4X Ezi-SERVOII-CT-3X |
||
|---|---|---|---|
| 主電源 | DC24 V ± 10 % | ||
| 制御電源 | DC24 V ± 10 % | ||
| 速度制御範囲 | 0～3,000 r/min | ||
| エンコーダ分解能 [P/R] | 4,000 / 10,000 / 16,000 / 20,000 | ||
| デジタル入力 | 各軸に専用入力 3点 (LIMIT+，LIMIT-，ORIGIN) | ||
| デジタル出力 | 各軸に専用出力 1点 (BRAKE) | ||
| CC-Link IE TSN | 通信プロトコル | CC-Link IE TSN Class B | |
| 動作モード | CiA402 ドライブプロファイル： | サイクリック同期位置モード (CSP) プロファイル位置モード (PP) 原点復帰モード (HM) |
|
| 通信同期モード | 最小サイクルタイム：250 ㎲ / 同期通信 (CSP，PP，HM) / 非同期通信 (PP，HM) | ||
| ステータス表示 | LED | ネットワークステータス：Run，Error ドライバステータス：Power，In-Position，Servo On，Alarm |
|
| 寸法 [mm] | 100.4 (W) x 100 (D) x 84 (H) | ||

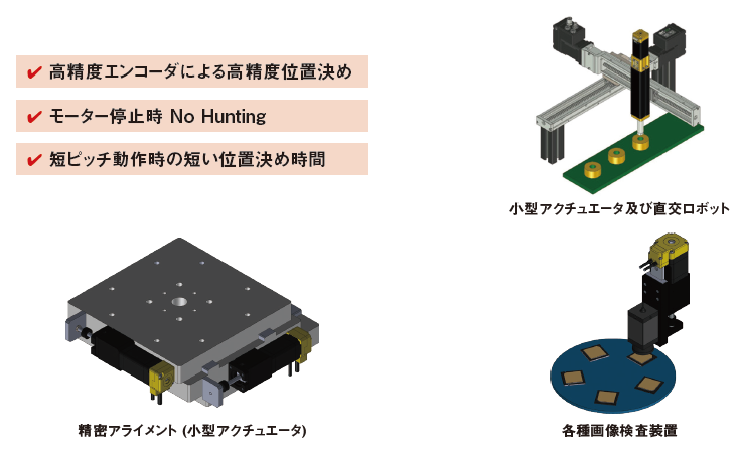

用途例

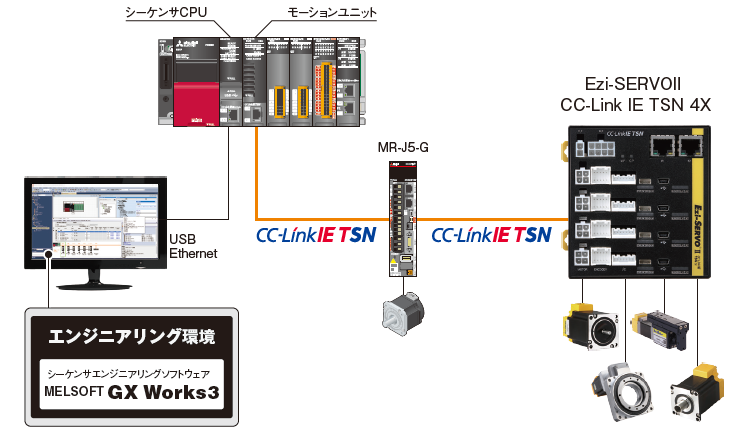

システム構成
三菱電機関連製品
| インタフェース |
|
|
|
パルス列 アナログ電圧 |
|---|---|---|---|---|
| コントローラ |
|
|
|
|
|
|
|
||
| サーボアンプ |
|
|
|
|
お問い合わせ
FASTECH Co., Ltd.
-
TEL：+82-32-234-6317
-
FAX：+82-32-234-6302
-
MAIL：sales@fastech-motions.com
サポートエリア
- 日本
- 北米
- 欧州
- 中国
- 韓国
- 台湾
- インド
- シンガポール
クローズドループステッピングシステム

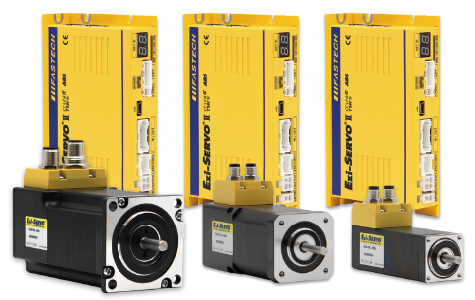

Ezi-SERVOII CC-Link IE TSN ABS
特長
バッテリレスアブソリュートエンコーダ搭載 CC-Link IE TSN 対応クローズドループステッピングシステム
- ●CC-Link IE TSN 対応クローズドループステッピングシステム
- ●CiA402 ドライブプロファイル対応
- ●電子式バッテリレス・マルチターン・アブソリュートエンコーダーで高寿命 (Mutil-turn：16 bits，Single-turn：最大 20,000 P/R)
- ●アブソリュートのため外部センサー不要で省配線
- ●バッテリー交換不要でメンテナンスが簡単
- ●トルクオフ機能を搭載
- ●チューニングレス・ハンチングレス
- ●高応答・低発熱・トルク向上
仕様
| 形式 | Ezi-SERVOII-CT-ABS | ||
|---|---|---|---|
| 主電源 | DC24 V ± 10 % | ||
| 制御電源 | DC24 V ± 10 % | ||
| 速度制御範囲 | 0～3,000 r/min | ||
| エンコーダ | Multi-turn：16 bits，Single-turn：10,000，20,000 P/R，バッテリーレスタイプ | ||
| デジタル入力 | 専用入力 3点 (LIMIT+，LIMIT-，ORIGIN)，汎用入力 6点 | ||
| デジタル出力 | 専用出力 1点 (BRAKE)，汎用出力 5点 | ||
| Torque-Off Function | 入力 2点 (TQOFF1，TQOFF2)，出力 1点 (TQMON) | ||
| CC-Link IE TSN | 通信プロトコル | CC-Link IE TSN Class B | |
| 動作モード | CiA402 ドライブプロファイル： | サイクリック同期位置モード (CSP) プロファイル位置モード (PP) 原点復帰モード (HM) |
|
| 通信同期モード | 最小サイクルタイム：250 ㎲ / 同期通信 (CSP，PP，HM) / 非同期通信 (PP，HM) | ||
| ステータス表示 | 7-SEG | 2 digits：IPアドレスまたはエラーコード | |
| LED | ネットワークステータス：Run，Error ドライバステータス：Power，In-Position，Servo On，Alarm |
||
用途例

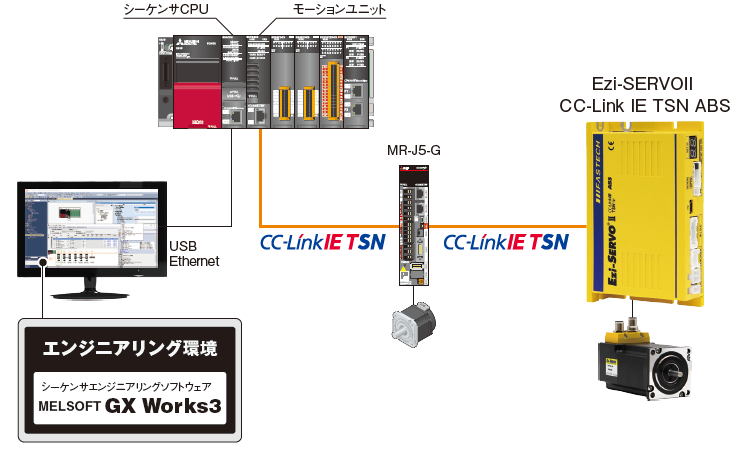

システム構成
三菱電機関連製品
| インタフェース |
|
|
|
パルス列 アナログ電圧 |
|---|---|---|---|---|
| コントローラ |
|
|
|
|
|
|
|
||
| サーボアンプ |
|
|
|
|
