COGNEX アライメントセンサー
AS200

特長

ステージやロボットを用いた位置決め用途画像処理をセンサー化、高性能はそのままに、
センサーのような手軽さと低価格を実現

コグネックスのAS200アライメントセンサーは、画像処理でワーク姿勢を計測して、ワーク姿勢をステージで補正、ロボットをワーク位置に誘導する用途に特化したセンサーです。コグネックスの長年のシステム導入経験を元に、高精度、高信頼性をそのままに、手軽で低価格なコンパクトセンサー化に成功しました。
レンズ、照明などの光学系、カメラ、プロセッサ、外部入出力を一体化した小型筐体は組み立てを必要とせず開梱後即時に設備への取り付けが可能で、プログラム不要のウィザード形式の設定だけで稼働が可能です。ステージやロボットとのキャリブレーションも自動化され、導入に高度な画像処理知識や工数を必要としません。低価格センサーですが、業界をリードするPatMax®パターンサーチツールを搭載し、設備の高精度化、高信頼性への妥協はありません。AS200センサーは、ステージやロボットを使用した工程のシステム全体のTCO削減に貢献します。

仕様

Alignment Sensor AS200

メモリ ジョブ/ファームウエア 32MBの不揮発性フラッシュメモリ
リモートネットワークデバイスに保存する場合にはストレージ制限なし
画像処理 128MB SDRAM
カメラ モノクロ/カラー モノクロ
撮影素子サイズ 1/3インチイメージセンサ
解像度（画素） 1280×960
最高画像取り込み速度
（フレーム/秒）		 40
I/O トリガ 光絶縁型画像取り込みトリガ入力×1
EthernetおよびRS-232経由でのリモートソフトウェアコマンド
照明 内蔵照明 Cマウントアダプタ使用時：非対応
オートフォーカスユニット使用時：赤, 緑, 青, 白, 赤外 照明
通信インタフェース ネットワーク Ethernetポート×1, 10/100 BaseT, TCP
DHCP（工場出荷時デフォルト）, ローカルリンクまたは固定IPアドレス
電源 電源入力 24VDC±10%, 最大2.0A
装置外観 筐体材質 ダイキャストアルミニウム
仕上げ 塗装済み
取り付け M3ネジ取り付け穴×4
寸法 ストレート構成 91.7mm（H）×52.2mm（W）×60.4mm（D）
アングル構成 61.8mm（H）×67.1mm（W）×60.4mm（D）
重量 142g
環境 最大動作温度 動作時 0°C ～ 40°C
保管時 −10°C ～ 60°C
防塵防滴性能 IP65
規格認証 CE, FCC, KCC, TÜV SÜD NRTL, EU RoHS, China RoHS

用途例

アライメントシステム

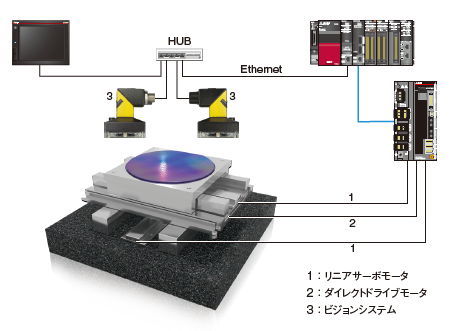

アライメントシステム用途例

システム構成

三菱電機FA機器制御機器との高い親和性

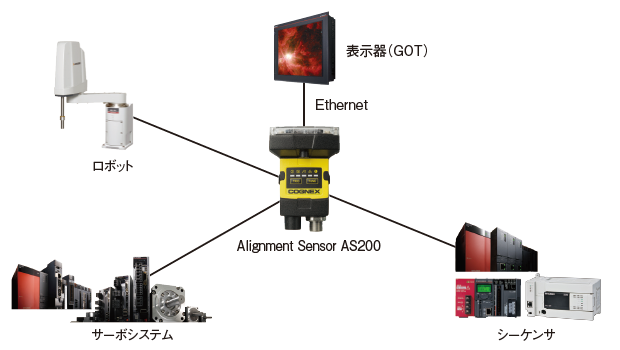

システム構成イメージ

三菱電機関連製品

インタフェース
パルス列
アナログ電圧
コントローラ
  • PLC CPU
  • IPC
  • PLC CPU
  • PLC CPU
  • PLC CPU
  • RD78G
  • FX5-SSC-G
  • SWM-G
  • RD77MS
  • RnMTCPU
  • QD77MS
  • Q17nDSCPU
  • FX5-SSC-S
  • LD77MS
  • MR-MC
  • Q173SCCF
  • RD77GF
  • QD77GF
  •
  • MR-EMnGF
サーボアンプ
  • MR-J5-G
  • MR-J5-B
  • MR-J4-B
  • MR-J4-GF
  • MR-J5-A
  • MR-J4-A
