MELSERVO-J4シリーズ対応 サーボモータ 軸の許容荷重
軸の許容荷重

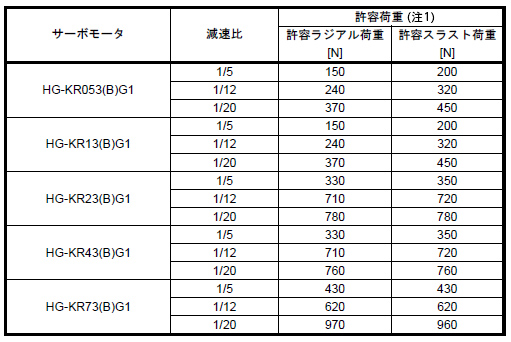

HG-KR_(B)G1

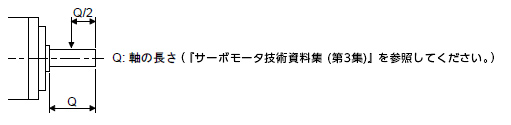

表中の許容ラジアル荷重は減速機出力軸の中央における値です。
注1.軸にはこの値を超える荷重がかからないようにしてください。
表中の値はそれぞれ単独で作用した場合です。

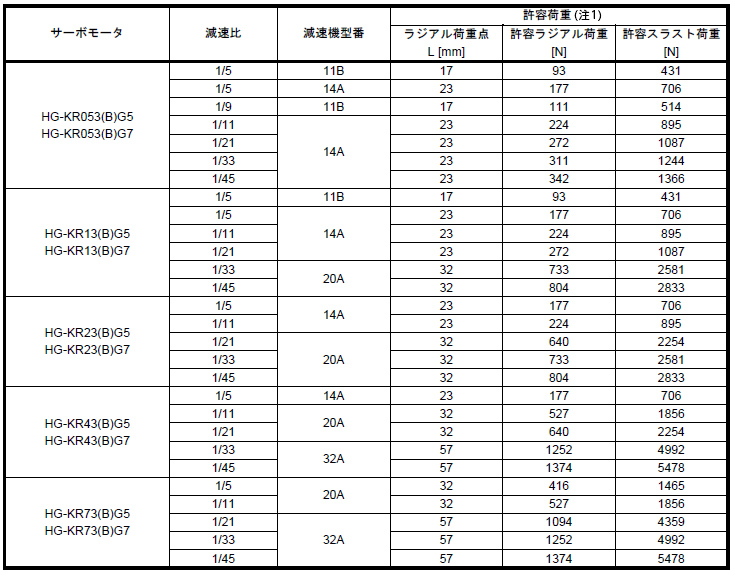

HG-KR_(B)G5/G7
高精度減速機のラジアル荷重点は次のとおりです。

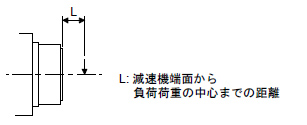

高精度対応フランジ取付けフランジ出力型 (G5)
高精度対応フランジ取付け軸出力型 (G7)
注1.軸にはこの値を超える荷重がかからないようにしてください。
表中の値はそれぞれ単独で作用した場合です。

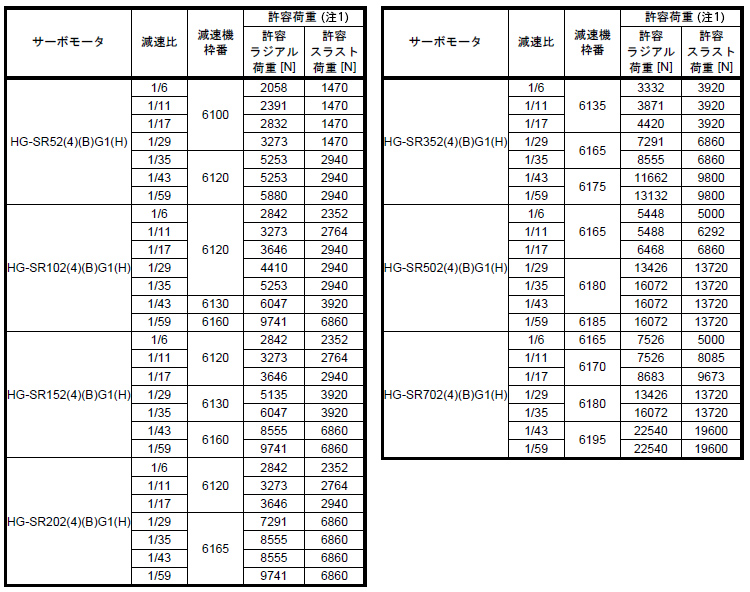

HG-SR_(4)(B)G1(H)

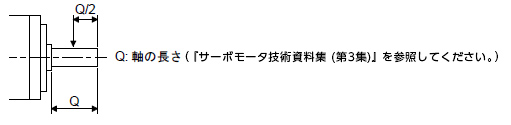

表中の許容ラジアル荷重は減速機出力軸の中央における値です。
注1.軸にはこの値を超える荷重がかからないようにしてください。
表中の値はそれぞれ単独で作用した場合です。

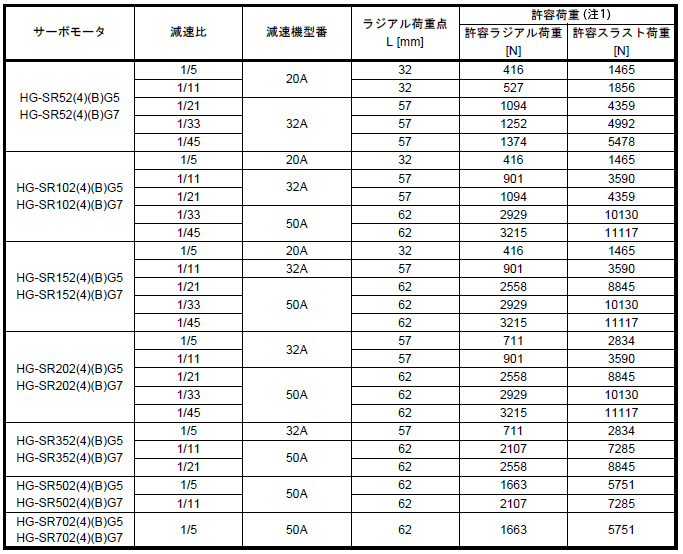

HG-SR_(4)(B)G5/G7
高精度減速機のラジアル荷重点は次のとおりです。
高精度対応フランジ取付けフランジ出力型 (G5)

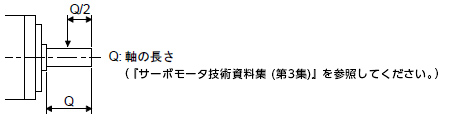

高精度対応フランジ取付け軸出力型 (G7)
注1.軸にはこの値を超える荷重がかからないようにしてください。
表中の値はそれぞれ単独で作用した場合です。
