MELSERVO-J5シリーズ　回転型サーボモータ 形名構成

HK-KTシリーズ (低慣性、小容量) (注2)

HK-KT 形名構成

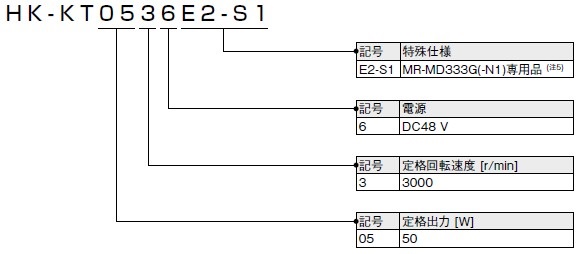

HK-KT0 形名構成
  • 注1. オイルシールの有無に関わらず外形寸法は同じです。
  • 2. ここでは形名の内容を説明しています。全ての記号の組合せが存在するものではありません。
  • 3. 減速機付きの場合、オイルシール付きはありません。
  • 4. 機能安全対応サーボモータの外形寸法は、標準サーボモータと同じです。
  • 5. HG-AKシリーズもMR-MD333G(-N1)に対応します。詳細については MELSERVO-J4 を参照ください。

HK-MTシリーズ (超低慣性、小容量) (注2)

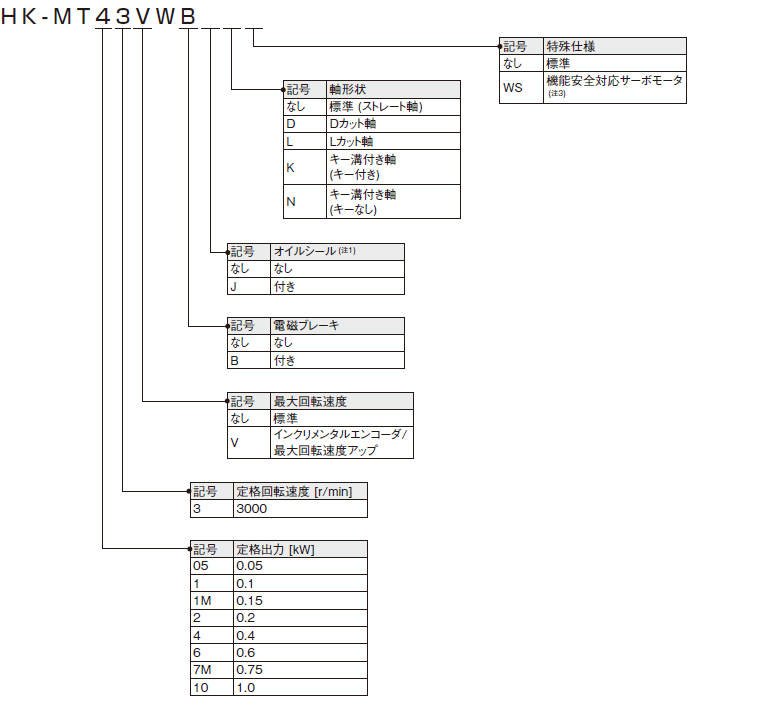

HK-MT 形名構成
  • 注1. オイルシールの有無に関わらず外形寸法は同じです。
  • 2. ここでは形名の内容を説明しています。全ての記号の組合せが存在するものではありません。
  • 3. 機能安全対応サーボモータの外形寸法は、標準サーボモータと同じです。

HK-STシリーズ (中慣性、中容量) (注2)

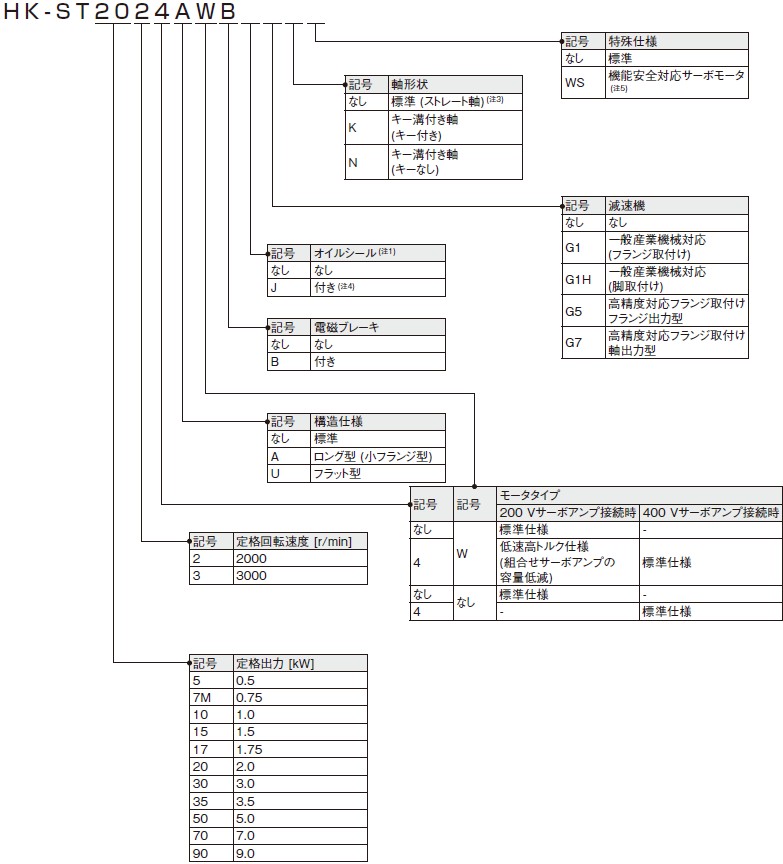

HK-ST 形名構成
  • 注1. オイルシールの有無に関わらず外形寸法は同じです。
  • 2. ここでは形名の内容を説明しています。全ての記号の組合せが存在するものではありません。
  • 3. HK-STシリーズのG1/G1Hの場合は標準でキー溝付き軸 (キー付き) です。
  • 4. 減速機付きの場合、オイルシール付きはありません。
  • 5. 機能安全対応サーボモータの外形寸法は、標準サーボモータと同じです。

HK-RTシリーズ (超低慣性、中容量) (注2)

HK-RT 形名構成
  • 注1. オイルシールの有無に関わらず外形寸法は同じです。
  • 2. ここでは形名の内容を説明しています。全ての記号の組合せが存在するものではありません。
  • 3. 機能安全対応サーボモータの外形寸法は、標準サーボモータと同じです。

HK-JTシリーズ (低慣性、中・大容量) (注1)

HK-JT 形名構成
  • 注1. ここでは形名の内容を説明しています。全ての記号の組合せが存在するものではありません。
  • 2. 機能安全対応サーボモータの外形寸法は、標準サーボモータと同じです。
  • 3. 定格回転速度1500 r/minのサーボモータのみ対応しています。
  • 4. 標準仕様でオイルシール付きです。
