テンションコントローラと表示器 GOTの対応表

サンプルGOT画面データ対応表

形名 サンプルGOT画面データ対応機種
LD-10PAU-A / LD-10PAU-B GT1020 GT2103
LM-10WA-CCL GT1020 GT2103
LE-10WTA-CCL / LD-10WTB-CCL GT1030 GT2104-P

GOT2000シリーズとテンションコントローラとの接続表

テンションコントローラ 接続ケーブル GOT 接続可能
形名 台数
形名 通信
形態
接続機器の
設定
ケーブル形名 結線図 最長
距離
オプション
機器
本体 電源
LD-10PAU-A
LD-10PAU-B
LM-10WA-CCL
LE-10WTA-CCL
LD-10WTB-CCL
RS-422 MELSEC-FX GT01-C10R4-8P(1m)
GT01-C30R4-8P(3m)
GT01-C100R4-8P(10m)
GT01-C200R4-8P(20m)
GT01-C300R4-8P(30m)
30m
(本体内蔵)
GT27
GT25
GT2105-Q
24V
(お客様
手配)
テンションコントローラ1台に対し,GOT1台
GT15-RS4-9S GT27
GT25
GT10-C02H-9SC GT2104-RTBD
GT2104-PMBDS
GT2103-PMBDS
GT01-RS4-M
GT10-C10R4-8P(1m)
GT10-C30R4-8P(3m)
GT10-C100R4-8P(10m)
GT10-C200R4-8P(20m)
GT10-C300R4-8P(30m)
GT10-C10R4-8PC(1m)
GT10-C30R4-8PC(3m)
GT10-C100R4-8PC(10m)
GT10-C200R4-8PC(20m)
GT10-C300R4-8PC(30m)

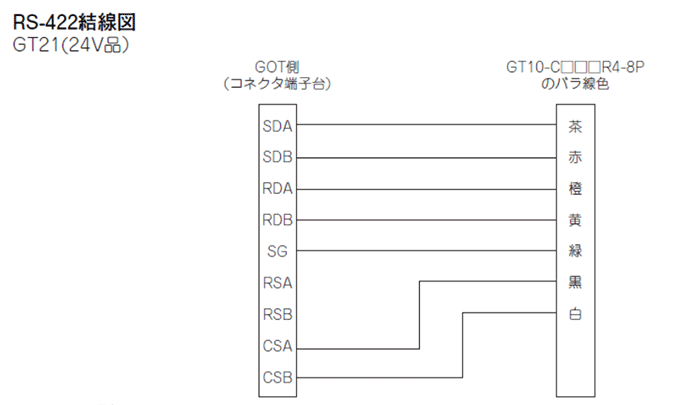

結線図02 30m
(本体内蔵)
GT2103-PMBDS
GT2104-PMBDS
GT10-C10R4-8P(1m)
GT10-C30R4-8P(3m)
GT10-C10R4-8PC(1m)
GT10-C30R4-8PC(3m)
結線図03 3m
(本体内蔵)
GT2103-PMBLS
GT2104-PMBLS
5V
(テンションコントローラから供給可能)
