製品特長 LE7-DCA形巻径演算オプション

LE7-DCA形巻径演算オプション

LE7-DCA形巻径演算オプションは、LE7-40GU-L形テンションコントローラに接続し、巻軸パルスとメジャーパルスによる比率演算方式により非接触で巻径検出するためのオプションです。
また、ライン速度検出や測長を行い、巻径情報とともに巻軸回転速度指令やタイミング検出信号を出力できます。

• 巻取りでパウダクラッチの定スリップ制御が可能

  • インバータとパウダクラッチで巻き取る場合、巻軸回転速度信号を使用し、パウダクラッチを定スリップ制御することにより、スリップ工率を大幅に低減でき固定入力回転速度でパウダクラッチを使用した場合と比較し種々のメリットがあります。
  • 定格トルクの小さいパウダクラッチを選定できる場合があります。
  • パウダクラッチの寿命を大幅に延ばすことができる場合があります。
• 巻径、測長のタイミング検出が可能

  • タイミング検出用に接点を3点用意しておりますので、種々のタイミングが制御できます。

■ 製品詳細
仕様　　 ダウンロード

取付け

LE7-40GU-Lへの接続は、裏面に差し込むだけで、本体に内蔵できます。

* 写真はLE7-CCLですが、取付方は同様です。

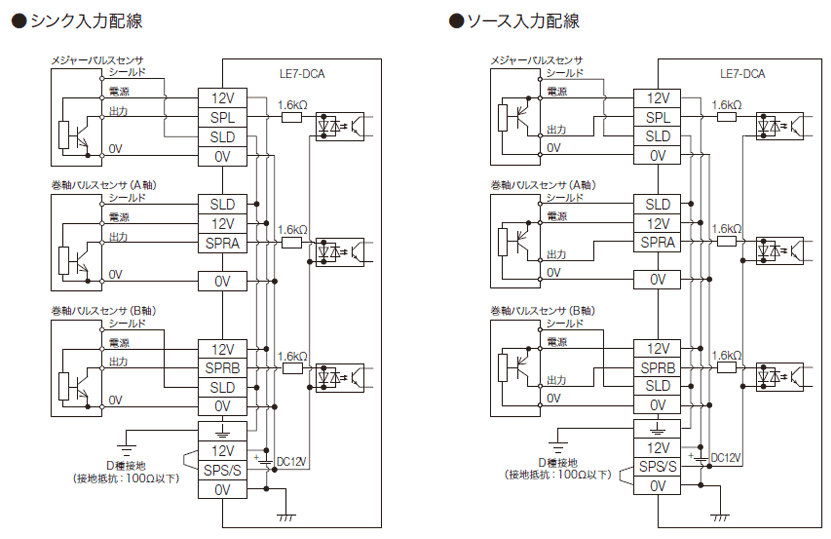

配線図
