テンションコントローラLM-10WA-TAD 仕様
性能仕様
| シリーズ | |
| 形名 | |
| 入力 | 検出器 |
| 出力 | 検出器用 |
| 下限出力 | |
| 上限出力 | |
オプション |
対応検出器：LX-TD，歪みゲージ（2mV/V） |
DC+5V電源 |
DCトランジスタオープンコレクタ出力 |
DCトランジスタオープンコレクタ出力 |
入出力仕様
| 張力センサ入力 | RED |
| BLK | |
| GRL | |
| WHL | |
| GRR | |
| WHR | |
| SG | |
| 接点出力 | TLL |
| TUL | |
| TLC |
張力センサ用電源 張力検出器2台まで接続可能 |
張力センサ用電源 張力検出器2台まで接続可能 |
張力センサ左入力 入力レンジ切換え可能 |
張力センサ左入力 入力レンジ切換え可能 |
張力センサ右入力 入力レンジ切換え可能 |
張力センサ右入力 入力レンジ切換え可能 |
シールド接続用中継端子 |
張力下限検出デジタル出力 0.1A（抵抗負荷）DC30V以下 オープンコレクタ出力 |
張力上限検出デジタル出力 0.1A（抵抗負荷）DC30V以下 オープンコレクタ出力 |
接点出力コモン 0.1A（抵抗負荷）DC30V以下 オープンコレクタ出力 |

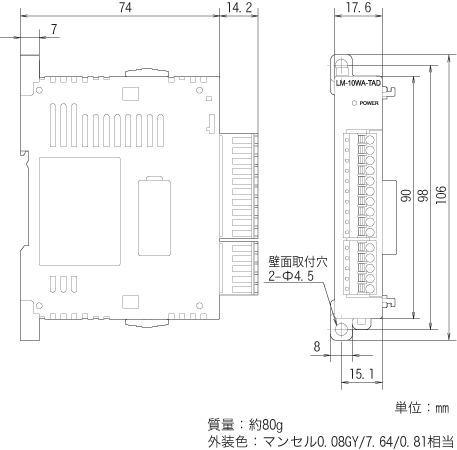

●外形寸法図
 "製品主画像")
