MELSEC iQ-FFX5-C32ET/DSS 仕様
性能仕様
| 対応CPUユニット | |
| 質量 | |
| 電源仕様 | |
| 定格電圧 | 入力 |
| 出力 | |
| 消費電流（DC5V） | |
| 消費電流（DC24V） | |
| 入力仕様 | |
| 入力点数 | |
| 入力接続形状 | |
| 入力形式 | |
| 入力信号電圧 | |
| 入力信号電流 | |
| 入力インピーダンス | |
| 入力感度電流 | ON |
| OFF | |
| 入力応答時間 | |
| 入力信号形式（入力センサ形式） | |
| 入力回路絶縁 | |
| 入力動作表示 | |

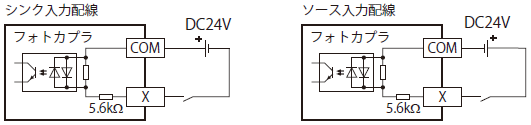

| 入力回路構成 | |
| 出力仕様 | |
| 出力点数 | |
| 出力接続形状 | |
| 出力形式 | |
| 外部電源 | |
| 最大負荷 | |
| 最小負荷 | |
| 開路もれ電流 | |
| ON時電圧降下 | |
| 応答時間 | OFF→ON |
| ON→OFF | |
| 出力回路絶縁 | |
| 出力動作表示 | |
| 出力回路構成 | |
FX5UJ CPUユニット*1 FX5U CPUユニット*2，FX5UC CPUユニット *1 FX5UJ CPUユニットと接続時は，FX5-CNV-IFが必要です。 *2 FX5U CPUユニットと接続時は，FX5-CNV-IFが必要です。 |
約0.15kg |
DC24V（DC24Vサービス電源，または外部電源から給電） DC5V（シーケンサ内部から給電） |
DC24V（シーケンサ内部から給電） DC5V（シーケンサ内部から給電） |
120mA |
165mA（100mA*） *入力回路に，外部電源を使用した場合の消費電流です。 |
16点 |
コネクタ |
シンク/ソース |
DC24V +20%，-15% |
4.0mA/DC24V |
5.6kΩ |
3.0mA以上 |
1.5mA以下 |
ON時：50μs以下 OFF時：150μs以下 |
無電圧接点入力 シンク：NPNオープンコレクタトランジスタ ソース：PNPオープンコレクタトランジスタ |
フォトカプラ絶縁 |
入力ON時LED点灯 DISPスイッチのIN/OUTにより入力/出力を切換えます。 |
16点 |
コネクタ |
トランジスタ/ソース出力 |
DC5～30V |
0.1A/1点 コモンあたり抵抗負荷の合計負荷電流は下記としてください。 ・出力8点/コモン：0.8A以下 |
－ |
0.1mA/DC30V |
1.5V以下 |
0.2ms以下/100mA（DC24V時） |
0.2ms以下/100mA（DC24V時） |
フォトカプラ絶縁 |
出力ON時LED点灯 DISPスイッチのIN/OUTにより入力/出力を切換えます。 |
一般仕様
| 一般仕様は，CPUユニットの仕様と同じです。 |
