MELSEC-LLH42C4PT1P 仕様
性能仕様
| 入力仕様 | |
| 入力形式 | |
| 入力点数 | |
| 定格入力電圧 | |
| 定格入力電流 | |

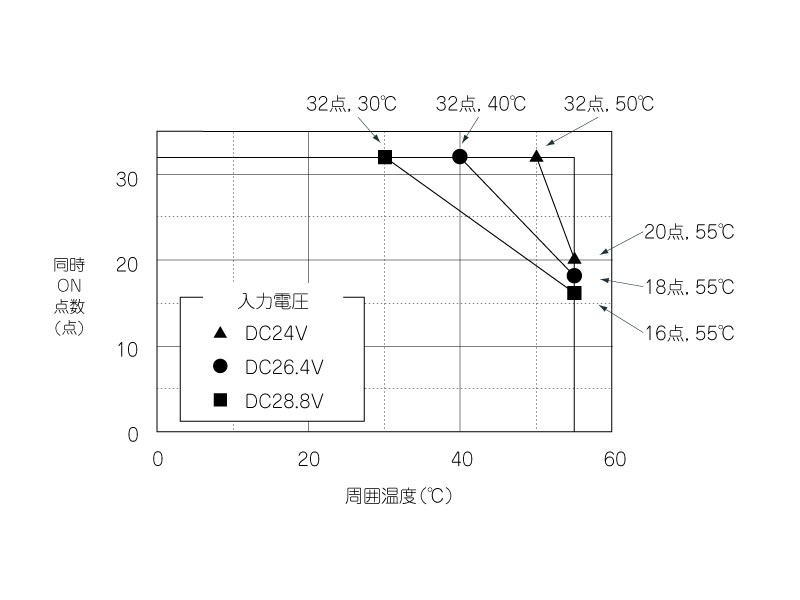

| 最大同時入力点数 | |
| ON電圧／ON電流 | |
| OFF電圧／OFF電流 | |
| 入力抵抗 | |
| 入力応答時間 | OFF→ON |
| ON→OFF | |
| 入力コモン方式 | |
| 出力仕様 | |
| 出力形式 | |
| 出力点数 | |
| 定格負荷電圧 | |
| 最大負荷電流 | |
| 最大突入電流 | |
| OFF時漏洩電流 | |
| ON時最大電圧降下 | |
| 出力応答時間 | OFF→ON |
| ON→OFF | |
| サージキラー | |
| ヒューズ | |
| 保護機能 | 過熱保護機能 |
| 過負荷保護機能 | |
| 外部供給電源 | 電圧 |
| 電流 | |
| 出力コモン方式 | |
| 共通仕様 | |
| 絶縁耐圧 | |
| 絶縁抵抗 | |
| 保護等級 | |
| 外部配線接続方式 | |
| 適合コネクタ | |
| 入出力占有点数 | |
| DC5V内部消費電流 | |
| 外形寸法 | 高さ(H) |
| 幅(W) | |
| 奥行き(D) | |
| 質量 | |
DC入力（プラスコモン／マイナスコモン共用タイプ） |
32点 |
DC24V（リップル率5％以内）（許容電圧範囲 DC20.4～28.8V） |
4.0mA TYP.（DC24V） |
DC19V以上／3mA以上 |
DC9V以下／1.7mA以下 |
5.7kΩ |
1ms／5ms／10ms／20ms／70ms以下 |
1ms／5ms／10ms／20ms／70ms以下 |
32点 1コモン |
トランジスタ出力（ソースタイプ） |
32点 |
DC10.2～28.8V |
0.1A／1点，2A／1コモン |
過負荷保護機能による電流制限あり |
0.1mA以下 |
DC0.1V（TYP.） 0.1A，DC0.2V（MAX.） 0.1A |
0.5ms以下 |
1ms以下（定格負荷，抵抗負荷） |
ツェナーダイオード |
なし |
あり |
あり |
DC12/24V（リップル率5％以内）（許容電圧範囲 DC10.2～28.8V） |
20mA（DC24V時）／1コモン |
32点 1コモン |
AC510V 1分（標高2000m） |
絶縁抵抗計にて10MΩ以上 |
IP2X |
40ピンコネクタ×2 |
A6CON1，A6CON2，A6CON3，A6CON4（別売） |
32点（I/O割付：入出力混合 32点） |
150mA |
90mm |
28.5mm |
95mm |
0.12kg |
一般仕様
| 一般仕様 |
CPUユニットまたはリモートヘッドユニットの一般仕様を参照してください。 |
