MELSEC-LLX40C6 仕様
性能仕様
| 入力仕様 | |
| 入力形式 | |
| 入力点数 | |
| 定格入力電圧 | |
| 定格入力電流 | |

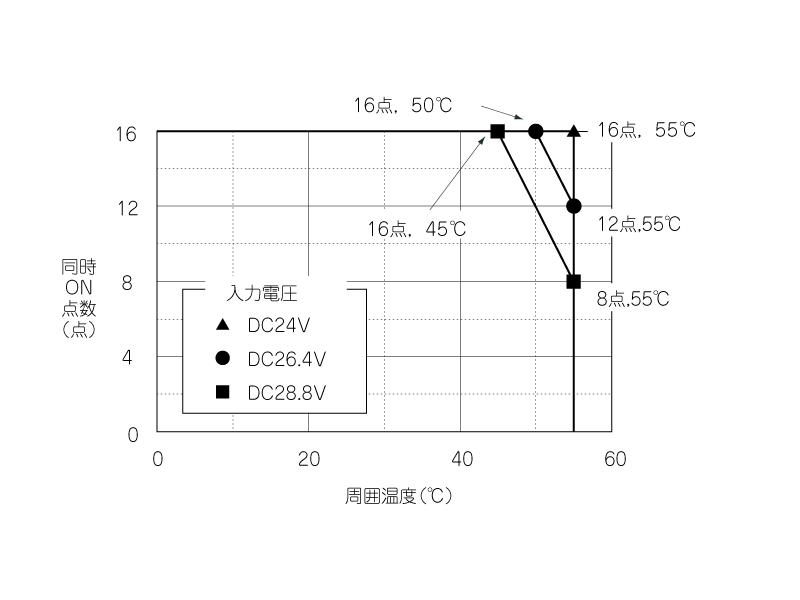

| 最大同時入力点数 | |
| ON電圧／ON電流 | |
| OFF電圧／OFF電流 | |
| 入力抵抗 | |
| 入力応答時間 | OFF→ON |
| ON→OFF | |
| 入力コモン方式 | |
| 共通仕様 | |
| 絶縁耐圧 | |
| 絶縁抵抗 | |
| 保護等級 | |
| 外部配線接続方式 | |
| 入出力占有点数 | |
| DC5V内部消費電流 | |
| 外形寸法 | 高さ(H) |
| 幅(W) | |
| 奥行き(D) | |
| 質量 | |
DC入力（プラスコモン／マイナスコモン共用タイプ） |
16点 |
DC24V（リップル率5％以内）（許容電圧範囲 DC20.4～28.8V） |
6.0mA TYP.（DC24V） |
15V以上／4mA以上 |
8V以下／2mA以下 |
約3.8kΩ |
1ms／5ms／10ms／20ms／70ms以下 |
1ms／5ms／10ms／20ms／70ms以下 |
16点 1コモン |
AC510V 1分（標高2000m） |
絶縁抵抗計にて10MΩ以上 |
IP2X |
18点ネジ端子台（M3ネジ） |
16点（I/O割付：入力 16点） |
90mA |
90mm |
28.5mm |
117mm |
0.15kg |
一般仕様
| 一般仕様 |
CPUユニットまたはリモートヘッドユニットの一般仕様を参照してください。 |
