MELSEC-Q 仕様一覧
製品カテゴリ
シンプルモーション／位置決め
| 製品大分類 | 製品中分類 | 製品小分類 | 製品形名 | 製品概要 | 標準価格 | |
|---|---|---|---|---|---|---|
| シンプルモーションユニット | CC-Link IE Field対応 | QD77GF4 | 最大制御軸数: 4軸， CC-Link IEフィールドネットワーク接続 |
¥187,000 | ||
| シンプルモーションユニット | CC-Link IE Field対応 | QD77GF8 | 最大制御軸数: 8軸， CC-Link IEフィールドネットワーク接続 |
¥242,000 | ||
| シンプルモーションユニット | CC-Link IE Field対応 | QD77GF16 | 最大制御軸数: 16軸， CC-Link IEフィールドネットワーク接続 |
¥286,000 | ||
| シンプルモーションユニット | SSCNETⅢ/H対応 | QD77MS2 | 最大制御軸数: 2軸， SSCNETⅢ/H接続 |
¥121,000 | ||
| シンプルモーションユニット | SSCNETⅢ/H対応 | QD77MS4 | 最大制御軸数: 4軸， SSCNETⅢ/H接続 |
¥187,000 | ||
| シンプルモーションユニット | SSCNETⅢ/H対応 | QD77MS16 | 最大制御軸数: 16軸， SSCNETⅢ/H接続 |
¥286,000 | ||
| 位置決めユニット | 高機能タイプ | オープンコレクタ出力 | QD75P1N | 1軸 制御単位：mm，inch，degree，pulse 位置決めデータ数：600/1軸 最大出力パルス：200kpps 40ピンコネクタ オープンコレクタ出力 | ¥77,000 | |
| 位置決めユニット | 高機能タイプ | オープンコレクタ出力 | QD75P1 2021年09月 生産終了 |
1軸 制御単位：mm，inch，degree，pulse 位置決めデータ数：600/1軸 最大出力パルス：200kpps 40ピンコネクタ オープンコレクタ出力 | ¥70,000 | |
| 位置決めユニット | 高機能タイプ | オープンコレクタ出力 | QD75P2N | 2軸 2軸直線補間，2軸円弧補間 制御単位：mm，inch，degree，pulse 位置決めデータ数：600/1軸 最大出力パルス：200kpps 40ピンコネクタ オープンコレクタ出力 | ¥110,000 | |
| 位置決めユニット | 高機能タイプ | オープンコレクタ出力 | QD75P2 2021年09月 生産終了 |
2軸 2軸直線補間，2軸円弧補間 制御単位：mm，inch，degree，pulse 位置決めデータ数：600/1軸 最大出力パルス：200kpps 40ピンコネクタ オープンコレクタ出力 | ¥100,000 | |
| 位置決めユニット | 高機能タイプ | オープンコレクタ出力 | QD75P4N | 4軸 2軸/3軸/4軸直線補間，2軸円弧補間，3軸ヘリカル補間 制御単位：mm，inch，degree，pulse 位置決めデータ数：600/1軸 最大出力パルス：200kpps 40ピンコネクタ×2 オープンコレクタ出力 | ¥165,000 | |
| 位置決めユニット | 高機能タイプ | オープンコレクタ出力 | QD75P4 2021年09月 生産終了 |
4軸 2軸/3軸/4軸直線補間，2軸円弧補間 制御単位：mm，inch，degree，pulse 位置決めデータ数：600/1軸 最大出力パルス：200kpps 40ピンコネクタ×2 オープンコレクタ出力 | ¥150,000 | |
| 位置決めユニット | 高機能タイプ | 差動出力 | QD75D1N | 1軸 制御単位：mm，inch，degree，pulse 位置決めデータ数：600/1軸 最大出力パルス：4Mpps 40ピンコネクタ 差動出力 | ¥88,000 | |

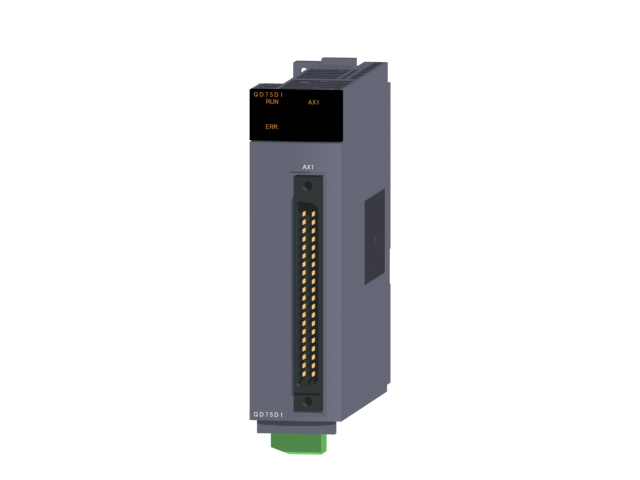

| 位置決めユニット | 高機能タイプ | 差動出力 | QD75D1 2021年09月 生産終了 |
1軸 制御単位：mm，inch，degree，pulse 位置決めデータ数：600/1軸 最大出力パルス：1Mpps 40ピンコネクタ 差動出力 | ¥80,000 | |
| 位置決めユニット | 高機能タイプ | 差動出力 | QD75D2N | 2軸 2軸直線補間，2軸円弧補間 制御単位：mm，inch，degree，pulse 位置決めデータ数：600/1軸 最大出力パルス：4Mpps 40ピンコネクタ 差動出力 | ¥121,000 | |
| 位置決めユニット | 高機能タイプ | 差動出力 | QD75D2 2021年09月 生産終了 |
2軸 2軸直線補間，2軸円弧補間 制御単位：mm，inch，degree，pulse 位置決めデータ数：600/1軸 最大出力パルス：1Mpps 40ピンコネクタ 差動出力 | ¥110,000 | |
| 位置決めユニット | 高機能タイプ | 差動出力 | QD75D4N | 4軸 2軸/3軸/4軸直線補間，2軸円弧補間，3軸ヘリカル補間 制御単位：mm，inch，degree，pulse 位置決めデータ数：600/1軸 最大出力パルス：4Mpps 40ピンコネクタ×2 差動出力 | ¥187,000 | |
| 位置決めユニット | 高機能タイプ | 差動出力 | QD75D4 2021年09月 生産終了 |
4軸 2軸/3軸/4軸直線補間，2軸円弧補間 制御単位：mm，inch，degree，pulse 位置決めデータ数：600/1軸 最大出力パルス：1Mpps 40ピンコネクタ×2 差動出力 | ¥170,000 | |
| 位置決めユニット | 高機能タイプ | SSCNETⅢ対応 | QD75MH1 2018年09月 生産終了 |
1軸 位置決めデータ数: 600データ/軸 SSCNETⅢ接続 | ¥80,000 | |
| 位置決めユニット | 高機能タイプ | SSCNETⅢ対応 | QD75MH2 2018年09月 生産終了 |
2軸 位置決めデータ数: 600データ/軸 SSCNETⅢ接続 | ¥110,000 | |
| 位置決めユニット | 高機能タイプ | SSCNETⅢ対応 | QD75MH4 2018年09月 生産終了 |
4軸 位置決めデータ数: 600データ/軸 SSCNETⅢ接続 | ¥170,000 | |
| 位置決めユニット | 高機能タイプ | SSCNET対応 | QD75M1 2018年09月 生産終了 |
1軸 位置決めデータ数: 600データ/軸 SSCNET接続 | ¥80,000 | |
| 位置決めユニット | 高機能タイプ | SSCNET対応 | QD75M2 2018年09月 生産終了 |
2軸 位置決めデータ数: 600データ/軸 SSCNET接続 | ¥110,000 | |
| 位置決めユニット | 高機能タイプ | SSCNET対応 | QD75M4 2018年09月 生産終了 |
4軸 位置決めデータ数: 600データ/軸 SSCNET接続 | ¥170,000 | |
| 位置決めユニット | シンプル・高応答タイプ | オープンコレクタ出力 | QD70P4 | 4軸 制御単位：pulse 位置決めデータ数：10/1軸 最大出力パルス：200kpps 40ピンコネクタ オープンコレクタ出力 | ¥132,000 | |
| 位置決めユニット | シンプル・高応答タイプ | オープンコレクタ出力 | QD70P8 | 8軸 制御単位：pulse 位置決めデータ数：10/1軸 最大出力パルス：200kpps 40ピンコネクタ×2 オープンコレクタ出力 | ¥220,000 | |
| 位置決めユニット | シンプル・高応答タイプ | 差動出力 | QD70D4 | 4軸 制御単位：pulse 位置決めデータ数：10/1軸 最大出力パルス：4Mpps 40ピンコネクタ×2 差動出力 | ¥143,000 | |
| 位置決めユニット | シンプル・高応答タイプ | 差動出力 | QD70D8 | 8軸 制御単位：pulse 位置決めデータ数：10/1軸 最大出力パルス：4Mpps 40ピンコネクタ×4 差動出力 | ¥242,000 | |
| 位置決めユニット | シンプル・高応答タイプ | SSCNETⅢ対応 | QD74MH8 2019年12月 生産終了 |
8軸 制御単位: PLSのみ 位置決めデータ数: 32データ/軸 SSCNETⅢ接続 | ¥220,000 | |
| 位置決めユニット | シンプル・高応答タイプ | SSCNETⅢ対応 | QD74MH16 2019年12月 生産終了 |
16軸 制御単位: PLSのみ 位置決めデータ数: 32データ/軸 SSCNETⅢ接続 | ¥280,000 |
