MELSEC-Q 仕様一覧
製品カテゴリ
入出力
製品大分類 | 製品中分類 | 製品小分類 | 製品形名 | 製品概要 | 標準価格 | |
---|---|---|---|---|---|---|
入力 | AC入力 | QX10 | AC入力:16点 AC100~120V 8mA (AC100V, 60Hz)/7mA (AC100V, 50Hz) 応答時間:20ms 16点1コモン 18点端子台 | ¥22,000 | ||
入力 | AC入力 | QX10-TS | AC入力:16点 AC100~120V 8mA (AC100V, 60Hz)/7mA (AC100V, 50Hz) 応答時間:20ms 16点1コモン 18点表示機能付スプリングクランプ端子台 | ¥25,300 | ||
入力 | AC入力 | QX28 | AC入力:8点 AC100~240V 17mA (AC200V, 60Hz)/14mA (AC200V, 50Hz)/8mA (AC100V, 60Hz)/7mA (AC100V, 50Hz) 応答時間:20ms 8点1コモン 18点端子台 | ¥22,000 | ||
入力 | DC入力(プラスコモン) | QX40 | DC入力:16点 DC24V 4mA 応答時間:1/5/10/20/70ms 16点1コモン プラスコモンタイプ 18点端子台 | ¥20,900 | ||
入力 | DC入力(プラスコモン) | QX40-S1 | DC入力:16点 DC24V 6mA 応答時間:0.1/0.2/0.4/0.6/1ms 16点1コモン プラスコモンタイプ 18点端子台 | ¥22,000 | ||
入力 | DC入力(プラスコモン) | QX40-TS | DC入力:16点 DC24V 4mA 応答時間:1/5/10/20/70ms 16点1コモン プラスコモンタイプ 18点表示機能付スプリングクランプ端子台 | ¥24,200 | ||
入力 | DC入力(プラスコモン) | QX41 | DC入力:32点 DC24V 4mA 応答時間:1/5/10/20/70ms 32点1コモン プラスコモンタイプ 40ピンコネクタ | ¥36,300 | ||
入力 | DC入力(プラスコモン) | QX41-S1 | DC入力:32点 DC24V 4mA 応答時間:0.1/0.2/0.4/0.6/1ms 32点1コモン プラスコモンタイプ 40ピンコネクタ | ¥36,300 | ||
入力 | DC入力(プラスコモン) | QX41-S2 | DC入力:32点 DC24V 6mA 応答時間:1/5/10/20/70ms 32点1コモン プラスコモンタイプ 40ピンコネクタ | ¥36,300 | ||
入力 | DC入力(プラスコモン) | QX42 | DC入力:64点 DC24V 4mA 応答時間:1/5/10/20/70ms 32点1コモン プラスコモンタイプ 40ピンコネクタ×2 | ¥58,500 | ||
入力 | DC入力(プラスコモン) | QX42-S1 | DC入力:64点 DC24V 4mA 応答時間:0.1/0.2/0.4/0.6/1ms 32点1コモン プラスコモンタイプ 40ピンコネクタ×2 | ¥58,500 | ||

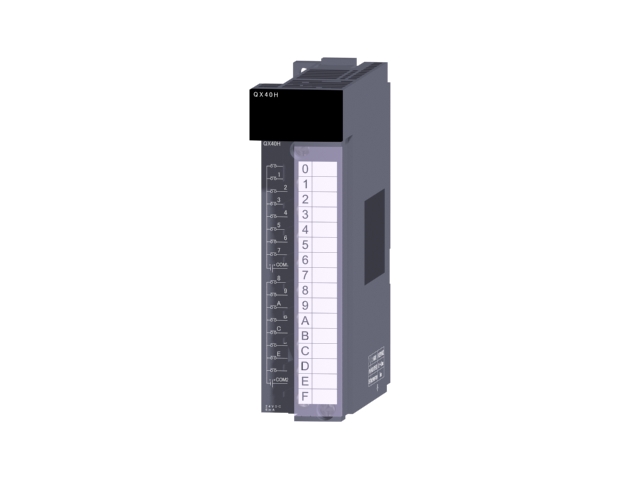

入力 | DC入力(プラスコモン) | 高速入力 | QX40H | DC入力:16点 DC24V 6mA 応答時間:0/0.1/0.2/0.4/0.6/1ms 8点1コモン プラスコモンタイプ 18点端子台 | ¥28,500 | |
入力 | DC入力(プラスコモン) | 高速入力 | QX70H | DC入力:16点 DC5V 6mA 応答時間:0/0.1/0.2/0.4/0.6/1ms 8点1コモン プラスコモンタイプ 18点端子台 | ¥28,500 | |
入力 | DC入力(マイナスコモン) | QX80 | DC入力:16点 DC24V 4mA 応答時間:1/5/10/20/70ms 16点1コモン マイナスコモンタイプ 18点端子台 | ¥26,500 | ||
入力 | DC入力(マイナスコモン) | QX80-TS | DC入力:16点 DC24V 4mA 応答時間:1/5/10/20/70ms 16点1コモン マイナスコモンタイプ 18点表示機能付スプリングクランプ端子台 | ¥29,700 | ||
入力 | DC入力(マイナスコモン) | QX81 | DC入力:32点 DC24V 4mA 応答時間:1/5/10/20/70ms 32点1コモン マイナスコモンタイプ 37ピンDサブコネクタ | ¥45,000 | ||
入力 | DC入力(マイナスコモン) | QX81-S2 | DC入力:32点 DC24V 6mA 応答時間:1/5/10/20/70ms 32点1コモン マイナスコモンタイプ 37ピンDサブコネクタ | ¥45,000 | ||
入力 | DC入力(マイナスコモン) | QX82 | DC入力:64点 DC24V 4mA 応答時間:1/5/10/20/70ms 32点1コモン マイナスコモンタイプ 40ピンコネクタ×2 | ¥58,500 | ||
入力 | DC入力(マイナスコモン) | QX82-S1 | DC入力:64点 DC24V 4mA 応答時間:0.1/0.2/0.4/0.6/1ms 32点1コモン マイナスコモンタイプ 40ピンコネクタ×2 | ¥58,500 | ||
入力 | DC入力(マイナスコモン) | 高速入力 | QX80H | DC入力:16点 DC24V 6mA 応答時間:0/0.1/0.2/0.4/0.6/1ms 8点1コモン マイナスコモンタイプ 18点端子台 | ¥28,500 | |
入力 | DC入力(マイナスコモン) | 高速入力 | QX90H 2024年09月 生産終了 |
DC入力:16点 DC5V 6mA 応答時間:0/0.1/0.2/0.4/0.6/1ms 8点1コモン マイナスコモンタイプ 18点端子台 | ¥28,500 | |
入力 | AC/DC入力(プラスコモン/マイナスコモン共用) | QX50 | AC/DC入力:16点 AC48V/DC48V 4mA 応答時間:20ms 16点1コモン プラスコモン,マイナスコモン共用タイプ 18点端子台 | ¥30,800 | ||
入力 | DC入力(プラスコモン/マイナスコモン共用) | QX70 | DC入力:16点 DC5/12V 1.2mA(DC5V)/3.3mA(DC12V) 応答時間:1/5/10/20/70ms 16点1コモン プラスコモン/マイナスコモン共用タイプ 18点端子台 | ¥23,100 | ||
入力 | DC入力(プラスコモン/マイナスコモン共用) | QX71 | DC入力:32点 DC5/12V 1.2mA (DC5V)/3.3mA (DC12V) 応答時間:1/5/10/20/70ms 32点1コモン プラスコモン/マイナスコモン共用タイプ 40ピンコネクタ | ¥39,500 | ||
入力 | DC入力(プラスコモン/マイナスコモン共用) | QX72 | DC入力:64点 DC5/12V 1.2mA(DC5V)/3.3mA(DC12V) 応答時間:1/5/10/20/70ms 32点1コモン プラスコモン/マイナスコモン共用タイプ 40ピンコネクタ×2 | ¥61,500 | ||
ラージ入力 | AC入力 | QX11L | AC入力:32点 AC100~120V 10mA (AC100V, 60Hz) 応答時間:25ms 32点/1コモン 38点端子台コネクタ(端子台は別売) 置換え可能ユニット:AX11 |
¥75,000 | ||
ラージ入力 | AC入力 | QX21L | AC入力:32点 AC200~240V 10mA (AC220V, 60Hz) 応答時間:25ms 32点/1コモン 38点端子台コネクタ(端子台は別売) 置換え可能ユニット:AX21 |
¥86,000 | ||
出力 | リレー出力 | QY10 | 接点出力:16点 DC24V/AC240V 2A/1点,8A/1コモン 応答時間:12ms 16点1コモン 18点端子台 | ¥28,500 | ||
出力 | リレー出力 | QY10-TS | 接点出力:16点 DC24V/AC240V 2A/1点,8A/1コモン 応答時間:12ms 16点1コモン 18点表示機能付スプリングクランプ端子台 | ¥32,000 | ||
出力 | リレー出力 | QY18A | 接点出力:8点 DC24V/AC240V 2A/1点 応答時間:12ms 全点独立コモン 18点端子台 | ¥26,500 |
