図形の置き換え手順

システムライブラリや、三菱電機FAサイトからダウンロードしたインポートライブラリは、以下の手順で簡単に使用できます。

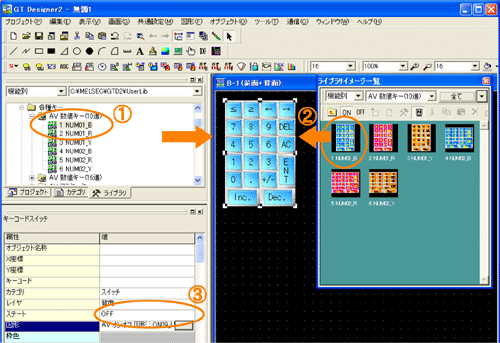

ワークスペースで①のキーを選択するか、②のライブラリ一覧からキーを選択して、画面にキーを配置し、③ステートOFFを選択します。（デフォルトはOFFに設定されています。）

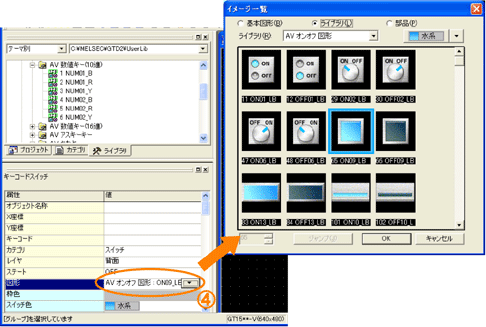

プロパティシートの④の「図形」で『▼』を選択すると、図形のイメージ一覧が表示されます。

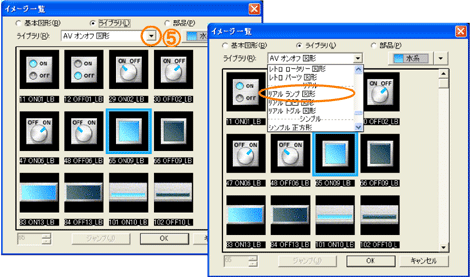

イメージ一覧の⑤の「ライブラリ」の『▼』で変更したい図形の種類を選択します。

ライブラリの⑥で『リアル ランプ図形』を選択後、⑦の色指定で『赤系』を選択、⑧の図形を選択し、⑨の『OK』を選択します。

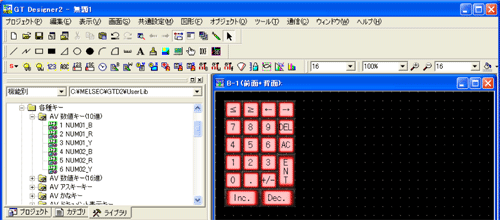

①または②で配置したステートOFFのキーボード図形の置き換えが完了しました。

同様に、ON図形もお好みのものに置き換えてください。
