GOTとインバータの連携を実現するシステム構成
お客様のシステム構成にあわせてお好みの接続形態を選択できます。また、対象の局番を切り換えることで複数のインバータを1台のGOTで集中監視できます。

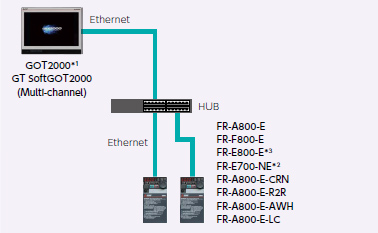

CASE 1 Ethernetで直接接続
- *1 GT21はEthernet搭載機種のみ対応しています。
- *2 定格銘板のSERIAL「□88○○○○○○」以降が対応しています。
- *3 FR-E800-Eはライン配線の接続にも対応しています。

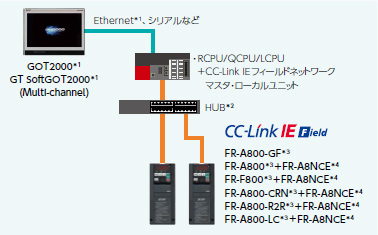

CASE 2 シーケンサ経由でCC-Link IEフィールドネットワーク接続
- *1 GT21、GT SoftGOT2000はEthernet接続のみ対応しています。
- *2 CC-Link IEフィールドネットワーク構成時はシーケンサのマニュアルを参照してHUBを選定してください。
- *3 定格銘板のSERIAL「□83○○○○○○」以降が対応しています。
- *4 FR-A8NCEのSERIAL「□83○○○」以降が対応しています。
CASE 3 シーケンサ経由でCC-Link IE TSN接続
- *1 GT21、GT SoftGOT2000はEthernet接続のみ対応しています。
- *2 CC-Link IE TSN構成時はシーケンサのマニュアルを参照してHUBを選定してください。
- *3 定格銘板のSERIAL「□96○○○○○○」(MADE in Japan)または「□97○○○○○○」(MADE in China)以降が対応しています。
- *4 インバータのIPアドレスの第3オクテットをネットワークNo.に、第4オクテットを局番に設定してください。
CASE 4 シーケンサ経由でEthernet接続
- *1 GT21、GT SoftGOT2000はEthernet接続のみ対応しています。
- *2 定格銘板のSERIAL「□88○○○○○○」以降が対応しています。
- *3 FR-E800-Eはライン配線の接続にも対応しています。

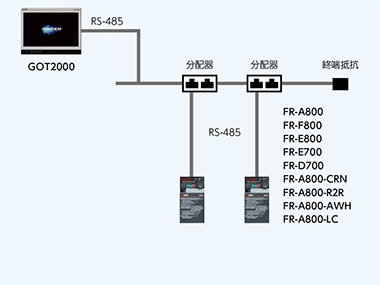

CASE 5 RS-485で直接接続
