表示器 GOT GOT2000シリーズ

シーケンサ連携機能

RCPU･FX5CPU･QCPU･LCPUの保守をサポート！
シーケンスプログラムモニタ(回路、iQ-R回路、iQ-F回路)機能

困っていませんか？

パソコンなしで、シーケンスプログラムのデバッグ・編集がしたい！

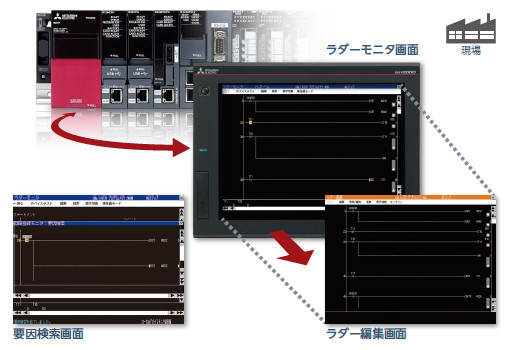

GOTなら解決できます！

トラブル発生時、パソコンがなくても現場でラダーを見ながら装置異常の原因を究明できます。ちょっとしたプログラムの変更なら、GOTの画面でタッチするだけで、簡単にシーケンスプログラムを編集できます。

機能特長

GOTで接続機器内のシーケンスプログラムをラダー形式でモニタ、修正、およびデバイス現在値の変更を行うことができます。

ラダーモニタ(回路モニタ)

RCPU、FX5CPU、QCPU、LCPUのシーケンスプログラムをラダー形式でモニタできます。

ラダー編集

RCPU、FX5CPU、QCPU、LCPUのシーケンスプログラムをラダー形式で編集できます。編集したい部分(接点や縦線部分など)をタッチするだけで、回路記号・デバイスの入力や変更削除を実行。縦線・横線の挿入削除、列・行の挿入削除もできます。

詳細仕様・主な制約

• * 必要なオプション機器については「 機能一覧 」をご参照ください。

●対象機種

RCPU ^*1 、FX5CPU ^*4 、QCPU(Qモード) ^*2 、LCPU、モーションCPU(Qシリーズ) ^*3 、CNC(C80、C70)

• *1 R08PCPU、R16PCPU、R32PCPU、R120PCPUはシーケンサCPUの動作モードがプロセスの場合のみ、モニタ可能です。また、R08SFCPU、R16SFCPU、R32SFCPU、R120SFCPUはシーケンサCPUの安全プログラムの編集とデバイステストに対応していません。
• *2 Q02PHCPU、Q06PHCPU、Q12PHCPU、Q25PHCPU、Q04UDPVCPU、Q06UDPVCPU、Q13UDPVCPU、Q26UDPVCPU、Q12PRHCPU、Q25PRHCPUは除く。
• *3 Q170MCPU(-S1)、Q170MSCPU(-S1)のシーケンサCPU部(1号機)のみモニタできます。
• *4 対応機種についての詳細は をご参照ください。

●使用可能な接続形態 ^*1

Ethernet接続 ^*2 、CPU直接接続(シリアル)、シリアルコミュニケーション接続、CC-Link IEコントローラネットワーク接続、CC-Link IEフィールドネットワーク接続、CC-Link接続、バス接続、MELSECNET接続

• *1 接続形態ごとの接続可能な機種の詳細は、 の「接続可能な機種一覧」をご参照ください。
• *2 CC-Link IEフィールドネットワークEthernetアダプタユニットを使用した場合、ラダー編集は使用できません。
