SFCプログラムのデバッグを支援！
シーケンスプログラムモニタ(SFC)機能

困っていませんか？

パソコンなしで、SFCプログラムのデバッグがしたい！

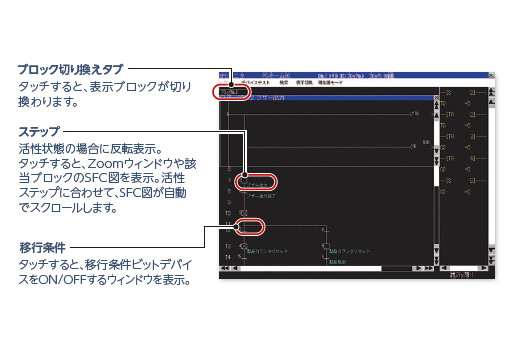

GOTなら解決できます！

シーケンサCPU内のSFCプログラムをSFC図形式(MELSAP3形式、MELSAP-L形式)でモニタできます。

機能特長

シーケンサCPU内のSFCプログラムのモニタ、およびデバイス値の変更を行うことができます。
SFCプログラムを使用したシーケンサシステムのトラブル対応、メンテナンスを行うことができます。

ステップリスト

表示しているブロック内のステップを表示します。

活性ステップリスト

表示しているブロック内の活性ステップを表示します。

詳細仕様・主な制約

• * 必要なオプション機器については「 機能一覧 」をご参照ください。

●対象機種

QCPU(Qモード)、LCPU

●使用可能な接続形態 ^*1

Ethernet接続 ^*2 、CPU直接接続(シリアル) ^*3 、シリアルコミュニケーション接続、CC-Link IEコントローラネットワーク接続、CC‑Link IEフィールドネットワーク接続、CC‑Link接続、バス接続、MELSECNET接続

• *1 接続形態ごとの接続可能な機種の詳細は、 の「接続可能な機種一覧」をご参照ください。
• *2 CC-Link IEフィールドネットワークEthernetアダプタユニットを使用した場合は、シーケンスプログラムモニタ(SFC)機能は使用できません。
• *3 Q12PRHCPU、Q25PRHCPUを使用した場合は、シーケンスプログラムモニタ(SFC)機能は使用できません。
