表示器 GOT GOT2000シリーズ

シーケンサ連携機能

ロギングデータの見える化！
ログビューア機能

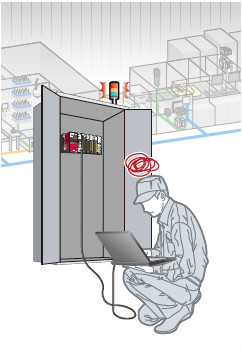

困っていませんか？

シーケンサで収集したロギングデータをその場ですぐに確認したい。操作盤を開閉していたら、ほかの作業に支障が出てしまう…。

GOTなら解決できます！

現場にパソコンがなくても、GOTでロギングデータを表示確認し、トラブルにすばやく対応できます。

機能特長

シーケンサCPUなどのデータロギング機能で収集したロギングデータをGOTで表示できます。

マルチカーソルで簡単確認

カーソルを表示して、データの変化を簡単に確認できます。時刻・インデックス番号でのロギングデータの検索も可能です。

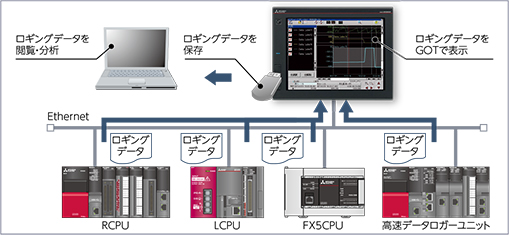

ロギングデータの変更が簡単

FAトランスペアレント機能 を使用すると、パソコンからGX LogViewerでのロギングデータ閲覧や、CPUユニットロギング設定ツールでのロギング設定変更ができます。

盤を開けずにロギングデータを入手

ロギングデータは、GOTの前面(または背面)USBインタフェースに装着したUSBメモリにコピーできるため、盤内にあるCPU・高速データロガーユニットのメモリカードを取り外すことなく、簡単にロギングデータを取り出せます。

詳細仕様・主な制約

• * 必要なオプション機器については「 機能一覧 」をご参照ください。

●対象機種

シーケンサCPU(RCPU ^*1 、QCPU ^*2 、LCPU ^*3 、FX5CPU ^*4 )、高速データロガーユニット(MELSEC iQ-Rシリーズ/Qシリーズ)、BOXデータロガー、CNC(C80、C70)

• *1 R01CPU、R02CPU、R04CPU、R08CPU、R16CPU、R32CPU、R120CPU、R04ENCPU、R08ENCPU、R16ENCPU、R32ENCPU、R120ENCPU、R08SFCPU、R16SFCPU、R32SFCPU、R120SFCPUのみ対応。
• *2 Q03UDVCPU、Q04UDVCPU、Q06UDVCPU、Q13UDVCPU、Q26UDVCPU、Q04UDPVCPU、Q06UDPVCPU、Q13UDPVCPU、Q26UDPVCPUのみ対応。
• *3 L02CPU、L02CPU-P、L06CPU、L06CPU-P、L26CPU、L26CPU-P、L26CPU-BT、L26CPU-PBTのみ対応。
• *4 FX5U、FX5UC、FX5UJ、FX5Sに対応。対応する機種名とCPU本体の制約についての詳細は をご参照ください。

●使用可能な接続形態 ^*1

Ethernet接続 ^*2

• *1 接続形態ごとの接続可能な機種の詳細は、 の「接続可能な機種一覧」をご参照ください。
• *2 R01CPU、R02CPU、R04CPU、R08CPU、R16CPU、R32CPU、R120CPU、R08SFCPU、R16SFCPU、R32SFCPU、R120SFCPU、QCPU、LCPUは内蔵Ethernetポートで接続時のみ対応し、R04ENCPU、R08ENCPU、R16ENCPU、R32ENCPU、R120ENCPUはポート CPU P1で接続時のみ対応します。
