GOT駆動機器(サーボ)連携ソリューション

サーボ連携の集大成がここに!
GOT Drive Plus(有償テンプレート画面)
GOT Drive plus

困っていませんか?

困っていませんか?

多軸のサーボシステムの見える化をもっと簡単に実現したい!

GOT Drive Plusなら解決できます!

GOT Drive Plusなら解決できます!

GOT Drive Plusなら、GOTのプロジェクトデータをそのまま使用して、1画面に16軸分のデータをまとめて表示できます。装置内の複数のサーボアンプ情報を表示し、比較することで、装置全体の状態を把握できます。

機能特長

GOT Drive Plusは、サーボシステムの見える化を実現する有償のGOTのプロジェクトデータです。GT27モデル、GT25モデルの全ての解像度をご用意しています。また、GOT Mobile機能用のテンプレート画面もご用意しており、サーボシステムのリモート監視をすぐに導入できます。
システム構成に合わせてそのまま使用できるテンプレートプロジェクトで、画面作成工数を削減します。

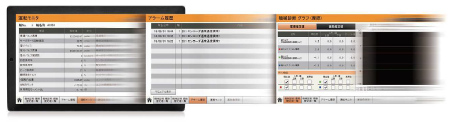

リモート監視もGOT Mobile機能用のテンプレート画面ですぐに導入できる!

リモート監視もGOT Mobile機能用のテンプレート画面ですぐに導入できる!

GOT Drive Plusのおすすめポイントまとめ

○:設計工数・作業工数小 ×:設計工数・作業工数大

項目 GOT Drive Plus GOT Drive
GT Works3アドオンライセンス
GOT2000駆動機器(サーボ)連携プロジェクトデータ用
(SW1DND-GTSV-MZ)
GT Works3同梱サンプル画面
画面設計工数 GOTの解像度、システム構成に合わせた画面をご用意。
そのまま使用できます。
× サンプル画面はVGAのシンプルモーション構成のみ。
使用するGOTの解像度・システム構成に合わせて
レイアウト調整が必要。
多軸モニタ 1画面内で最大16軸の同時モニタが可能。
【対応画面】
• 機械診断 • 実効負荷率 •アラーム履歴

*上記以外のモニタ画面は1画面内に1軸のみ。

× 1画面内で1軸のみモニタが可能。
リモート監視 GOT Mobile機能用のモバイル画面を標準でご用意。
タブレットやスマートフォンでの遠隔監視をサポート。
× GOT Mobile機能用のモバイル画面無し。
お客様でモバイル画面の作成が必要。
関連資料
GOT駆動機器(サーボ)連携ソリューション GOT Drive Plus

<掲載内容>
●そのまま使えるGOTのプロジェクトデータ
●装置の状態を1つの画面でまるっと把握
●リモート監視を簡単に実現

作成:
容量:(PDF)

GOT Drive Plusがサポートするシステム構成

モーションコントローラ経由の接続

機械診断(摩擦推定)

■システム構成の特長

  • 指令インタフェース:SSCNETⅢ/H
  • 最大制御軸数:64軸*2
  • *1GT2505、GT25ハンディは無線LAN通信ユニットを使用できません。
    別置きのアクセスポイントを使用してください。
  • *2モニタ対象軸は64軸中、最大16軸です。

シンプルモーションユニット経由の接続

機械診断(振動推定)

■システム構成の特長

  • 指令インタフェース:SSCNETⅢ/H
  • 最大制御軸数:16軸
  • *1GT2505、GT25ハンディは無線LAN通信ユニットを使用できません。
    別置きのアクセスポイントを使用してください。

装置の状態を1つの画面で把握

1画面に16軸分のデータをまとめて表示できます。
装置内の複数のサーボアンプ情報を表示し、比較することで、装置全体の状態を把握できます。

装置の状態を1つの画面で把握

詳細仕様・主な制約

●対象機種

MELSERVO-J4シリーズ(MR-J4-□B(-RJ)、MR-J4-W2-□B、MR-J4-W3-□B)

●使用可能な接続形態*1

モーションコントローラ/シンプルモーションユニット経由での接続

  • *1接続形態ごとの接続可能な機種の詳細は、カタログの「接続可能な機種一覧」をご参照ください。

●プロジェクトデータのラインアップ

  • WXGA(1280×800)
  • WVGA(800×480)
  • XGA(1024×768)
  • VGA(640×480)
  • SVGA(800×600)
  • 5.7型用VGA(640×480)
