表示器 GOT GOT2000シリーズ
仕様
一般仕様
| 項目 | 仕様*5 | |||||
|---|---|---|---|---|---|---|
| 使用周囲温度*1 | -20℃～65℃ | |||||
| 保存周囲温度 | -30℃～75℃ | |||||
| 使用周囲湿度 | 10～90％RH、結露なきこと | |||||
| 保存周囲湿度 | 10～90％RH、結露なきこと | |||||
| 耐振動 | IEC 60068-2-6に適合 | 周波数 | 加速度 | 片振幅 | 掃引回数 | |
| 断続的な振動 がある場合 |
5～8.4Hz | - | 7.0mm | X,Y,Z 各方向10回 |
||
| 8.4～150Hz | 19.6m/s² | - | ||||
| 連続的な振動 がある場合 |
5～8.4Hz | - | 7.0mm | - | ||
| 8.4～150Hz | 19.6m/s² | - | ||||
| 耐衝撃 | IEC 60068-2-27 392m/s² X,Y,Z方向各3回 | |||||
| 使用雰囲気 | 油煙、腐食性ガス、可燃性ガスがなく、導通性の埃がひどくないこと、 直射日光があたらないこと(保存時も同様) |
|||||
| 使用標高*2 | 2000m以下 | |||||
| 設置場所 | 制御盤内 | |||||
| オーバボルテージカテゴリ*3 | Ⅱ以下 | |||||
| 汚染度*4 | 2以下 | |||||
| 冷却方式 | 自冷 | |||||
| 接地 | D種接地(第3種接地)、接地不可の時は盤に接続のこと | |||||
耐環境性強化モデルは紫外線、温度、振動などに対する耐久性を強化していますが、すべての状況、環境での動作を保証するものではありません。
実際の環境に問題がないことを確認した上で使用、保管をしてください。
- *1使用周囲温度はGOTを設置した制御盤内部の温度を含みます。
- *2標高0mの大気圧以上に加圧した環境で使用または保存しないでください。使用した場合は、誤動作する可能性があります。制御盤内を加圧によりエアパージすると、気圧によって表面シートが浮いてタッチパネルが押しにくくなったり、シートがはがれるおそれがあります。
- *3その機器が公衆配電網から構内の機械装置に至るまでのどこの配電部に接続されていることを想定しているかを示します。カテゴリⅡは、固定設備からの給電される機器などに適用されます。定格300Vまでの機器の耐サージ電圧は2500Vです。
- *4その機器が使用される環境における導電性物質の発生度合を示す指標です。汚染度2とは、非導電性の汚染しか発生せず、条件によっては凝結による一時的な導電が起こりうる環境です。
- *5耐環境性強化モデルで使用できる通信ユニット、オプションは、耐環境性強化モデルの一般仕様環境下で使用できます。ただし、耐油カバーを装着する場合、使用周囲温度は−20℃～50℃です。GOTと接続する周辺機器のご使用にあたっては、各製品のマニュアルをご参照ください。
- *国内外の規格、法律(CE、UKCA、ATEX、UL/cUL、Class Ⅰ, Division 2、KC、KCs、 船級規格:ABS/BV/DNV/LR/NK/RINA)への対応状況については、規格適合品コーナーでご確認ください。
電源仕様
| 項目 | 仕様 | |
|---|---|---|
| 電源電圧 | DC24V(+25％、-20％) | |
| 消費電力 | 最大負荷時 | 17W以下 |
| 本体単体 | 11W | |
| 本体単体 バックライト消灯時 |
7W | |
| 突入電流 | 59A以下(2ms、周囲温度25℃、最大負荷時) | |
| 許容瞬停時間 | 5ms以内 | |
| ノイズ耐量 | ノイズ電圧500Vp-p、ノイズ幅1µs ノイズ周波数25～60Hzのノイズシミュレータによる |
|
| 耐電圧 | 電源端子一括⇔アース間AC350V 1分間 | |
| 絶縁抵抗 | 電源端子一括⇔アース間 DC500V絶縁抵抗計にて10MΩ以上 |
|
性能仕様
| 項目 | 仕様 | |
|---|---|---|
| 表示部*1*2 | 表示デバイス | TFTカラー液晶 |
| 画面サイズ | 7型ワイド | |
| 解像度 | WVGA:800×480ドット | |
| 表示サイズ | 152.40(W)×91.44(H)mm | |
| 表示文字数 | 16ドット標準フォント時:50字×30行(全角) 12ドット標準フォント時:66字×40行(全角) |
|
| 表示色 | 65536色 | |
| 輝度調整 | 32段階 | |
| バックライト | LED(交換不可) | |
| バックライト寿命*4 | 約50000時間(周囲温度25℃で表示輝度が50%となる時間) | |
| タッチパネル*3*9 | 方式 | アナログ抵抗膜式 |
| キーサイズ | 最小2×2ドット*7(1キーあたり) | |
| 同時押し | 同時押し不可*5 (1点のみタッチ可能) | |
| 寿命 | 100万回以上(操作力0.98N以下) | |
| パネル色 | 銀 | |
| ユーザメモリ | ユーザメモリ容量 | 格納用メモリ(ROM)*10:32MB 動作用メモリ(RAM):128MB |
| 寿命(書込み回数) | 10万回 | |
| 内部時計精度 | ±90秒/月(周囲温度25℃) | |
| バッテリ | GT11-50BAT形リチウムバッテリ | |
| バックアップ対象 | SRAMデータ、時計データ、システム状態ログデータ | |
| 寿命 | 約5年(周囲温度25℃) | |
| 内蔵 インタフェース |
RS-232 | 1ch 伝送速度:115200/57600/38400/19200/9600/4800bps コネクタ形状:Dサブ9ピン(オス) |
| RS-422/485 | 1ch 伝送速度:115200/57600/38400/19200/9600/4800bps コネクタ形状:Dサブ9ピン(メス) |
|
| Ethernet | 2ch データ転送方式:100BASE-TX/10BASE-T コネクタ形状:RJ45(モジュラージャック) AUTO MDI/MDI-X |
|
| USB(ホスト) | 1ch(背面) | |
| USB規格:USB2.0(High-Speed 480Mbps) コネクタ形状:USB-A |
||
| USB(デバイス) | 1ch(背面) | |
| USB規格:USB2.0(High-Speed 480Mbps) コネクタ形状:USB Mini-B |
||
| SDメモリカード*10 | 1ch SDHC対応(最大32GB) | |
| 無線LAN通信ユニット インタフェース |
無線LAN通信ユニット装着用 | |
| 音声出力インタフェース | 1ch WAV形式(16bit、8.000kHz/16.000kHz、モノラル) 対応プラグ:φ3.5 ステレオミニプラグ(3極) |
|
| ブザー出力 | 単音色(音程、音長の調整可) | |
| POWER LED | 発光色:2色(青色、橙色) | |
| 耐紫外線 | 前面部:約95％カット(370nm) | |
| 保護構造*6 | 前面部:IP66F*8/IP67F*8 盤内部:IP2X | |
| 安全規格/電波法(2023年2月時点) | CE、UKCA、UL、cUL、KC | |
| 外形寸法 | 214(W)×158(H)×55(D)mm | |
| パネルカット寸法 | 197(W)×141(H)mm | |
| 質量(取り付け金具を除く) | 1.2kg | |
| 対応ソフトウェアパッケージ | GT Works3 Version1.195D以降*11 | |
- *1液晶パネルは、特性として輝点(常時点灯している点)と黒点(点灯しない点)が発生する場合があります。液晶パネルには大変多くの表示素子があるため、輝点・黒点の発生を100%は発生しないようにすることはできません。また、液晶パネルの個体差により、色調の違いや明るさのムラ、ちらつきが生じることがあります。これらは製品の不良または故障でなく特性ですので、あらかじめご了承ください。
- *2振動や衝撃、または表示色によっては、ちらつきが発生することがあります。
- *3スタイラスペンを使用する場合の寿命は10万回です。下記の仕様を満たすものを使用してください。
・材質:ポリアセタール樹脂 ・先端半径:0.8mm以上 - *4GOTのスクリーンセーブ/バックライトOFF機能を使用することにより、表示部の焼き付き防止やバックライトの寿命を延ばすことができます。
- *5タッチパネルを同時に2点以上押した場合、意図しない箇所のスイッチが動作することがあります。タッチパネルを同時に2点以上押さないでください。
- *6お客様のあらゆる環境を保証するものではありません。また、油や薬品に長時間影響を受ける環境、オイルミストが充満する環境では使用できない場合があります。
- *7配置可能な最小サイズです。安全にお使いいただくために、下記の設定を推奨します。
・キーサイズ:16×16ドット以上 ・キーの配置間隔:16ドット以上 - *8「IP66F」、「IP67F」の末尾の「F」は、耐油性を表す記号です。日本産業規格JIS C 0920の附属書に記載されております。
- *9タッチパネル端部(表示部の外周付近)に対する繰り返し操作は、故障の原因となる可能性がありますのでご注意ください。
- *10格納用メモリ(ROM)およびSDメモリカードへのデータ書き込み中に、GOTの電源をOFFするとデータが破損し、動作しなくなる可能性がありますのでご注意ください。
- *11新機能を使用するには、最新版のGT Works3が必要です。

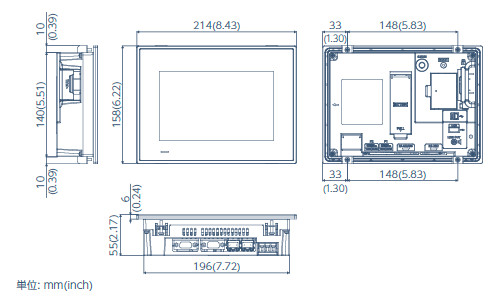

外形寸法

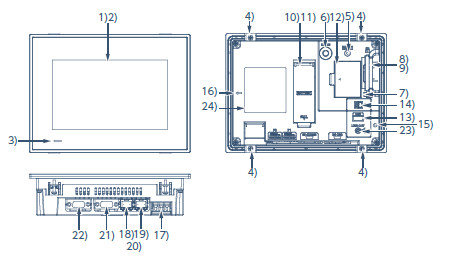

各部の名称
- 1)表示面
- 2)タッチパネル
- 3)POWER LED
- 4)取り付け金具
- 5)リセットスイッチ
- 6)S.MODEスイッチ
- 7)SDカードアクセス
- 8)SDカードインタフェース
- 9)SDカードカバー
- 10)バッテリ(カバー内部)
- 11)終端抵抗設定用スイッチ(カバー内部)
- 12)無線LAN通信ユニットインタフェース(カバー内部)
- 13)USBインタフェース(ホスト・背面)
- 14)USBインタフェース(デバイス・背面)
- 15)ケーブルクランプ取付穴
- 16)縦置き設置マーク
- 17)電源端子
- 18)Ethernetインタフェース(ポート1)
- 19)Ethernetインタフェース(ポート2)
- 20)Ethernet通信ステータス
- 21)RS-422/485インタフェース
- 22)RS-232インタフェース
- 23)音声出力インタフェース
- 24)定格銘板
パネルカット寸法
[単位：mm(inch)]
| 画面サイズ | A | B |
|---|---|---|
| 7型ワイド | 197(7.76) | 141(5.55) |
