低圧遮断器MDUブレーカ
MDUブレーカとは
電路情報を計測・表示・伝送するMDU（Measuring Display Unit）計測表示ユニットと遮断器を一体化した遮断器で、
省スペース・省施工での省エネルギー実現を支援します。
豊富なラインアップと多彩なネットワーク（B/NET伝送、CC-Link通信、MODBUS通信、電力量パルス出力）への対応で、
省エネ管理から配電設備監視まで、幅広い用途で活躍します。

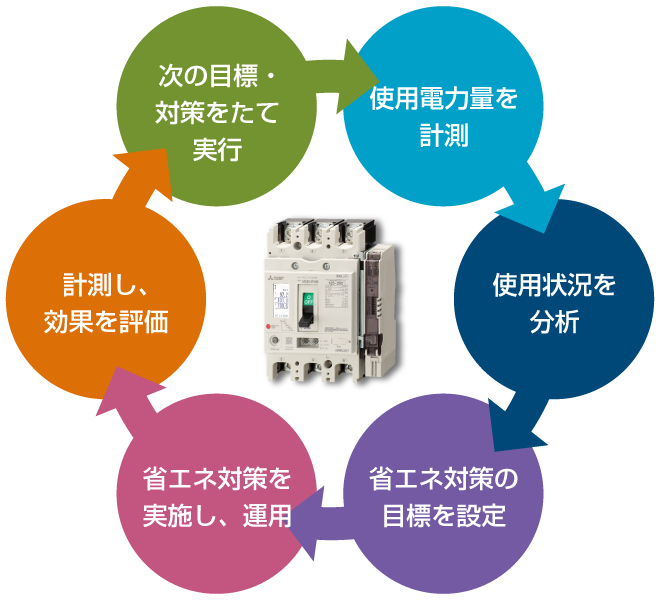

省エネルギー活動の取り組み
P
(Plan)
D
(Do)
C
(Check)
A
(Action)
遮断器を流れる負荷電流、線間電圧、電力、電力量、高調波電流、漏洩電流、および力率を計測・表示してきめ細かなエネルギー管理を実現。お客様の省エネ管理を支援します。
主な計測・表示要素項目
各相の負荷電流
線間電圧
高調波電流
電力
電力量
漏洩電流※
高調波含有漏洩電流※
力率
周波数
無効電力
無効電力量
※漏洩電流計測は基本波成分での漏洩電流計測、または高調波を含む漏洩電流の計測が可能です。ノーヒューズ遮断器には対応しておりません。
省スペース・省施工を実現
配線スッキリ、コンパクト！配線作業も楽に！
遮断器本体にCTとVTを内蔵
遮断器と計測機器を各々独立して設置する場合の配線工事が不要となり、
分電盤の小型化、施工工期の短縮、工事費の削減が可能です。
配電盤用プラグインタイプにも対応
施工性向上により
増設・仕様変更時の停電時間短縮が可能！
電路監視による事故予防・設備保全
遮断器がトリップした場合
事故原因や事故電流をメモリに記録
記録された情報をもとに
事故再発防止策に役立てることが可能！
省エネルギー活動を支援
上位システム連携
各種通信方式（B/NET伝送、CC-Link通信、MODBUS通信など）に対応
ON
上位システムと連携させることで計測した情報を伝送し、工場全体および製造ラインごとの中央監視も可能
※MODBUSは、Schneider Electic USA Inc.の登録商標です。
※EcoServerⅢはMODBUS通信をサポートしておりません。
遠隔監視例
ON
GOTと接続することで負荷の状態を遠隔監視可能
GOT2000シリーズに接続した際の画面
MODBUS通信を使用して、ダイレクトにGOTと接続できます。
