低圧開閉器関連機器
形式一覧

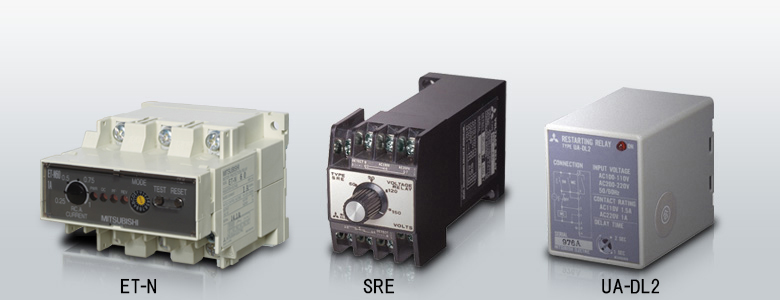

ET-N形 電子式モータ保護リレー
| 形名 | 電流整定範囲 |
|---|---|
| ET-N60 1A | 0.25～1A |
| ET-N60 4A | 1～4A |
| ET-N60 8A | 2～8A |
| ET-N60 20A | 5～20A |
| ET-N60 60A | 15～60A |
| ET-N150 150A | 40～150A |
| ET-N360 360A | 110～360A |
SRE形 電圧検出リレー
| 種別 | 形名 | 検出電圧の設定範囲 | 検出側入力最大電圧 | 操作電圧 | |
|---|---|---|---|---|---|
| 標準検出用 （操作電圧と検出電圧が別） |
SRE-AA SRE-AAU |
0P5D | DC0.1～0.5V | ±100V | AC100-110、200-220V 50/60Hz共用 または AC115-120、230-240V 50/60Hz |
| 1P5D | DC0.3～1.5V | ±100V | |||
| 005D | DC1～5V | ±150V | |||
| 015D | DC3～15V | ±150V | |||
| 050D | DC10～50V | ±200V | |||
| 150D | DC30～150V | ±300V | |||
| 250D | DC50～250V | ±300V | |||
| 015A | AC3～15V | AC150V | |||
| 050A | AC10～50V | AC200V | |||
| 150A | AC30～150V | AC300V | |||
| 250A | AC50～250V | AC300V | |||
| 電源検出用 （操作電圧と検出電圧が同じ） |
SRE-K | AC100V | AC75～105V | AC120V | AC100V 50/60Hz共用 |
| AC120V | AC90～125V | AC132V | AC120V 50/60Hz共用 | ||
| AC200V | AC150～210V | AC240V | AC200V 50/60Hz共用 | ||
| AC240V | AC180～250V | AC264V | AC240V 50/60Hz共用 | ||
| DC12V | DC9～12.5V | DC14V | DC12V | ||
| DC24V | DC18～25V | DC28V | DC24V | ||
| DC100V | DC75～105V | DC120V | DC100V | ||
| SRE-KT | AC100V | AC80～115V | AC120V | AC100V 50/60Hz共用 | |
| AC120V | AC95～130V | AC132V | AC120V 50/60Hz共用 | ||
| AC200V | AC160～230V | AC240V | AC200V 50/60Hz共用 | ||
| AC240V | AC190～260V | AC264V | AC240V 50/60Hz共用 | ||
| DC12V | DC10～14V | DC14V | DC12V | ||
| DC24V | DC20～28V | DC28V | DC24V | ||
| DC100V | DC80～115V | DC120V | DC100V | ||
UA-DL2形 瞬停再始動リレー
| 定格電圧 | 形名 |
|---|---|
| AC100/200V | UA-DL2 |
| AC120V | |
| AC240V |
