低圧開閉器 電磁接触器
形式一覧
交流操作形
【小容量クラス】
| 定格使用電流(A) AC-3級 220V |
非可逆式電磁接触器 | 可逆式電磁接触器 | 機械ラッチ式電磁接触器 | 遅延釈放形電磁接触器 |
|---|---|---|---|---|

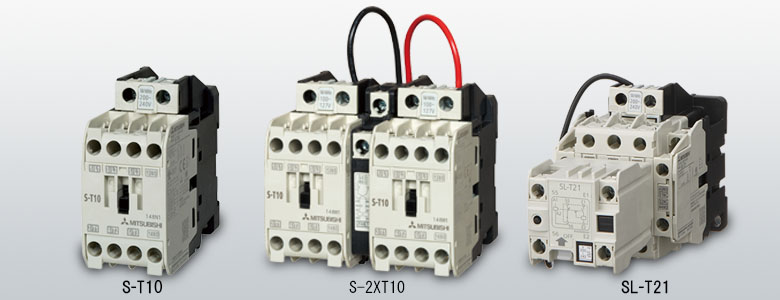

| 11 | S-T10 | S-2xT10 | - | - |
| 13 | S-T12 | S-2xT12 | - | S-T12DL |
| 18 | S-T20 | S-2xT20 | - | - |
| 20 | S-T21 | S-2xT21 | SL-T21 | S-T21DL |
| 26 | S-T25 | S-2xT25 | - | - |
| 32 | S-T32 | S-2xT32 | - | - |
| 35 | S-T35 | S-2xT35 | SL-T35 | S-T35DL |
【中容量クラス】
| 定格使用電流(A) AC-3級 220V |
非可逆式電磁接触器 | 可逆式電磁接触器 | 機械ラッチ式電磁接触器 | 遅延釈放形電磁接触器 |
|---|---|---|---|---|
| 50 | S-T50 | S-2xT50 | SL-T50 | S-T50DL |
| 65 | S-T65 | S-2xT65 | SL-T65 | S-T65DL |
| 80 | S-T80 | S-2xT80 | SL-T80 | S-T80DL |
| 100 | S-T100 | S-2xT100 | SL-T100 | S-T100DL |
| 125 | S-N125 | S-2xN125 | SL-N125 | - |
| 150 | S-N150 | S-2xN150 | SL-N150 | S-N150DL |
| 180 | S-N180 | S-2xN180 | - | - |
| 220 | S-N220 | S-2xN220 | SL-N220 | S-N220DL |
【大容量クラス】
直流操作形
【小容量クラス】
| 定格使用電流(A) AC-3級 220V |
非可逆式電磁接触器 | 可逆式電磁磁接器 | 機械ラッチ式電磁磁接器 |
|---|---|---|---|
| 13 | SD-T12 | SD-2xT12 | - |
| 18 | SD-T20 | SD-2xT20 | - |
| 20 | SD-T21 | SD-2xT21 | SLD-T21 |
| 32 | SD-T32 | SD-2xT32 | - |
| 35 | SD-T35 | SD-2xT35 | SLD-T35 |
【中容量クラス】
| 定格使用電流(A) AC-3級 220V |
非可逆式電磁接触器 | 可逆式電磁接触器 | 機械ラッチ式電磁接触器 |
|---|---|---|---|
| 50 | SD-T50 | SD-2xT50 | SLD-T50 |
| 65 | SD-T65 | SD-2xT65 | SLD-T65 |
| 80 | SD-T80 | SD-2xT80 | SLD-T80 |
| 100 | SD-T100 | SD-2xT100 | SLD-T100 |
| 125 | SD-N125 | SD-2xN125 | SLD-N125 |
| 150 | SD-N150 | SD-2xN150 | SLD-N150 |
| 220 | SD-N220 | SD-2xN220 | SLD-N220 |
【大容量クラス】
| 定格使用電流(A) AC-3級 220V |
非可逆式電磁接触器 | 可逆式電磁接触器 | 機械ラッチ式電磁接触器 |
|---|---|---|---|
| 300 | SD-N300 | SD-2xN300 | SLD-N300 |
| 400 | SD-N400 | SD-2xN400 | SLD-N400 |
| 600 | SD-N600AB | SD-2xN600AB | SLD-N600AB |
| 800 | SD-N800AB | SD-2xN800AB | SLD-N800AB |
特殊品

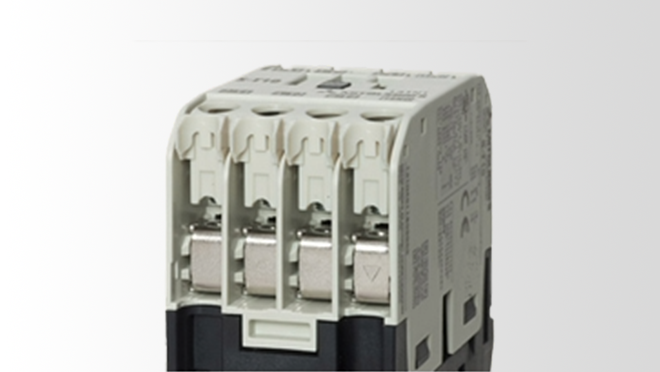

BC：配線合理化端子（MS-Tシリーズ）
形名末尾に記号を付加することによりさまざまな特殊機能を有します。
BC：配線合理化端子（MS-Tシリーズ）
SA：操作コイル用サージ吸収器付（MS-T/Nシリーズ）
