電磁接触器
各種負荷への対応
電磁接触器はモータ負荷以外にも照明負荷やヒータ負荷などあらゆる負荷に適応可能です。
- 級別について
- インバータ回路への適用
級別について
JISC8201-4-1「低圧開閉装置および制御装置」、および国際規格(IEC)は、交流電磁接触器に対して下表のような級別を規定しています。
ご使用の負荷に対応した各級別の定格電流値を有しています。
| 級別 | 代表的な適用例 | |
|---|---|---|
| JEM | JIS, IEC | |
| AC1 | AC-1 | 無誘導負荷、低誘導負荷、抵抗負荷 |
| AC2 | AC-2 | 巻線形電動機の始動・運転・停止 |
| AC3 | AC-3 | かご形誘導電動機の始動・運転・停止 |
| AC4 | AC-4 | かご形誘導電動機の始動・インチング・プラッキング |
| AC5a | AC-5a | 放電灯制御装置の開閉 |
| AC5b | AC-5b | 白熱灯の開閉 |
| - | AC-6a | 変圧器の開閉 |
| AC6b | AC-6b | コンデンサバンクの開閉 |

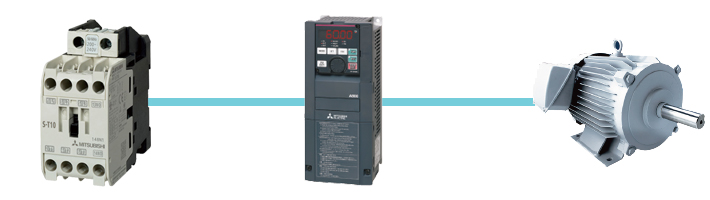

インバータ回路への適用
インバータへの電源供給用として入力側に電磁接触器を設置して使用することができます。
詳細につきましてはこちらを参照ください。
