低圧開閉器 電磁開閉器
形式一覧
交流操作形
【小容量クラス】
| 定格使用電流(A) AC-3級 220V |
非可逆式電磁開閉器 | 可逆式電磁開閉器 | 箱入り電磁開閉器 | 機械ラッチ式電磁開閉器 | 遅延釈放形電磁開閉器 |
|---|---|---|---|---|---|

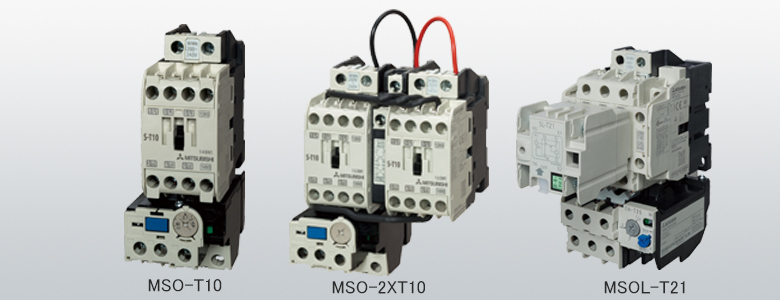

| 11 | MSO-T10 | MSO-2xT10 | MS-T10 | - | - |
| 13 | MSO-T12 | MSO-2xT12 | MS-T12 | - | MSO-T12DL |
| 18 | MSO-T20 | MSO-2xT20 | - | - | - |
| MSO-T21 | MSO-2xT21 | MS-T21 | MSOL-T21 | MSO-T21DL | |
| 26 | MSO-T25 | MSO-2xT25 | - | - | - |
| 34 | MSO-T35 | MSO-2xT35 | MS-T35 | MSOL-T35 | MSO-T35DL |
【中容量クラス】
| 定格使用電流(A) AC-3級 220V |
非可逆式電磁開閉器 | 可逆式電磁開閉器 | 箱入り電磁開閉器 | 機械ラッチ式電磁開閉器 | 遅延釈放形電磁開閉器 |
|---|---|---|---|---|---|
| 50 | MSO-T50 | MSO-2xT50 | MS-T50 | MSOL-T50 | MSO-T50DL |
| 65 | MSO-T65 | MSO-2xT65 | MS-T65 | MSOL-T65 | MSO-T65DL |
| 80 | MSO-T80 | MSO-2xT80 | MS-T80 | MSOL-T80 | MSO-T80DL |
| 100 | MSO-T100 | MSO-2xT100 | MS-T100 | MSOL-T100 | MSO-T100DL |
| 125 | MSO-N125 | MSO-2xN125 | MS-N125 | MSOL-N125 | - |
| 150 | MSO-N150 | MSO-2xN150 | MS-N150 | MSOL-N150 | MSO-N150DL |
| 180 | MSO-N180 | MSO-2xN180 | MS-N180 | - | - |
| 220 | MSO-N220 | MSO-2xN220 | MS-N220 | MSOL-N220 | MSO-N220DL |
【大容量クラス】
| 定格使用電流(A) AC-3級 220V |
非可逆式電磁開閉器 | 可逆式電磁開閉器 | 箱入り電磁開閉器 | 機械ラッチ式電磁開閉器 | 遅延釈放形電磁開閉器 |
|---|---|---|---|---|---|
| 300 | MSO-N300 | MSO-2xN300 | MS-N300 | MSOL-N300 | MSO-N300DL |
| 400 | MSO-N400 | MSO-2xN400 | MS-N400 | MSOL-N400 | MSO-N400DL |
直流操作形
【小容量クラス】
| 定格使用電流(A) AC-3級 220V |
非可逆式電磁開閉器 | 可逆式電磁開閉器 | 機械ラッチ式電磁開閉器 |
|---|---|---|---|
| 13 | MSOD-T12 | MSOD-2xT12 | - |
| 18 | MSOD-T20 | MSOD-2xT20 | - |
| MSOD-T21 | MSOD-2xT21 | MSOLD-T21 | |
| 34 | MSOD-T35 | MSOD-2xT35 | MSOLD-T35 |
【中容量クラス】
| 定格使用電流(A) AC-3級 220V |
非可逆式電磁開閉器 | 可逆式電磁開閉器 | 機械ラッチ式電磁開閉器 |
|---|---|---|---|
| 50 | MSOD-T50 | MSOD-2xT50 | MSOLD-T50 |
| 65 | MSOD-T65 | MSOD-2xT65 | MSOLD-T65 |
| 80 | MSOD-T80 | MSOD-2xT80 | MSOLD-T80 |
| 100 | MSOD-T100 | MSOD-2xT100 | MSOLD-T100 |
| 125 | MSOD-N125 | MSOD-2xN125 | MSOLD-N125 |
| 150 | MSOD-N150 | MSOD-2xN150 | MSOLD-N150 |
| 220 | MSOD-N220 | MSOD-2xN220 | MSOLD-N220 |
【大容量クラス】
| 定格使用電流(A) AC-3級 220V |
非可逆式電磁開閉器 | 可逆式電磁開閉器 | 機械ラッチ式電磁開閉器 |
|---|---|---|---|
| 300 | MSOD-N300 | MSOD-2xN300 | MSOLD-N300 |
| 400 | MSOD-N400 | MSOD-2xN400 | MSOLD-N400 |
特殊品

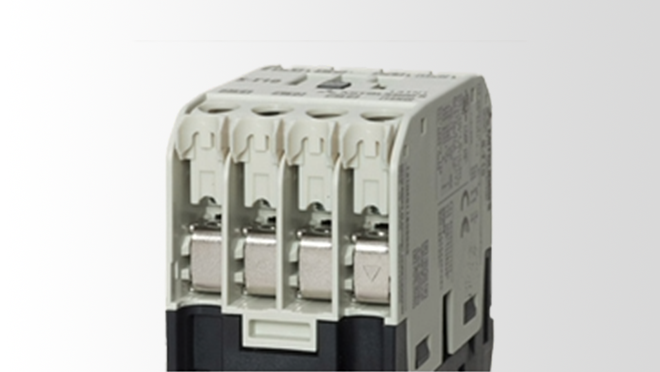

BC：配線合理化端子（MS-Tシリーズ）
形名末尾に記号を付加することによりさまざまな特殊機能を有します。
BC：配線合理化端子（MS-Tシリーズ）
SA：操作コイル用サージ吸収器付（MS-T/Nシリーズ）
PM：押しボタン付電磁開閉器（MS-T/Nシリーズ）
KP：3素子サーマルリレー（MS-T/Nシリーズ）
SR：遅動形サーマルリレー（MS-T/Nシリーズ）
FS：速動形サーマルリレー（MS-Nシリーズ）
